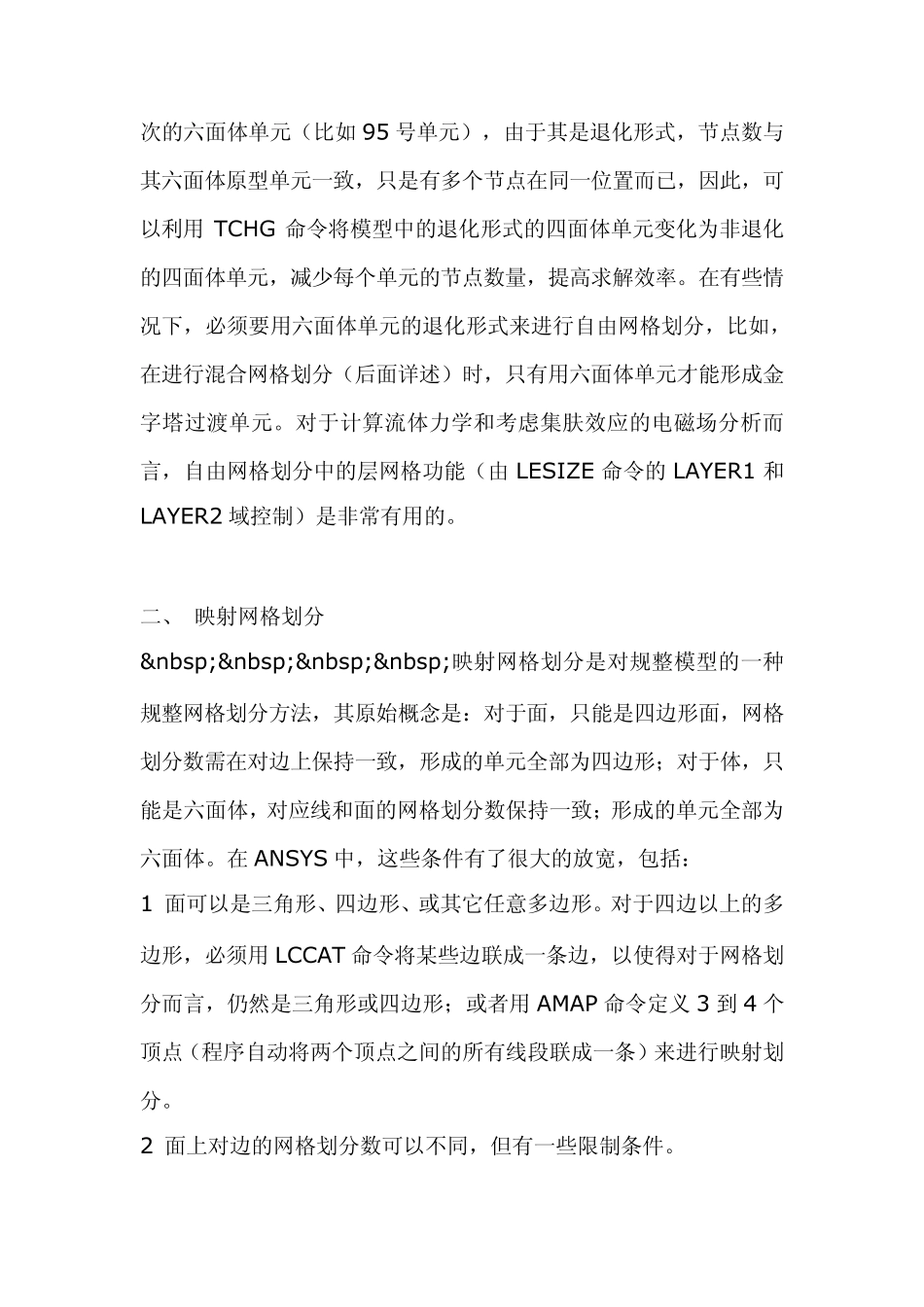

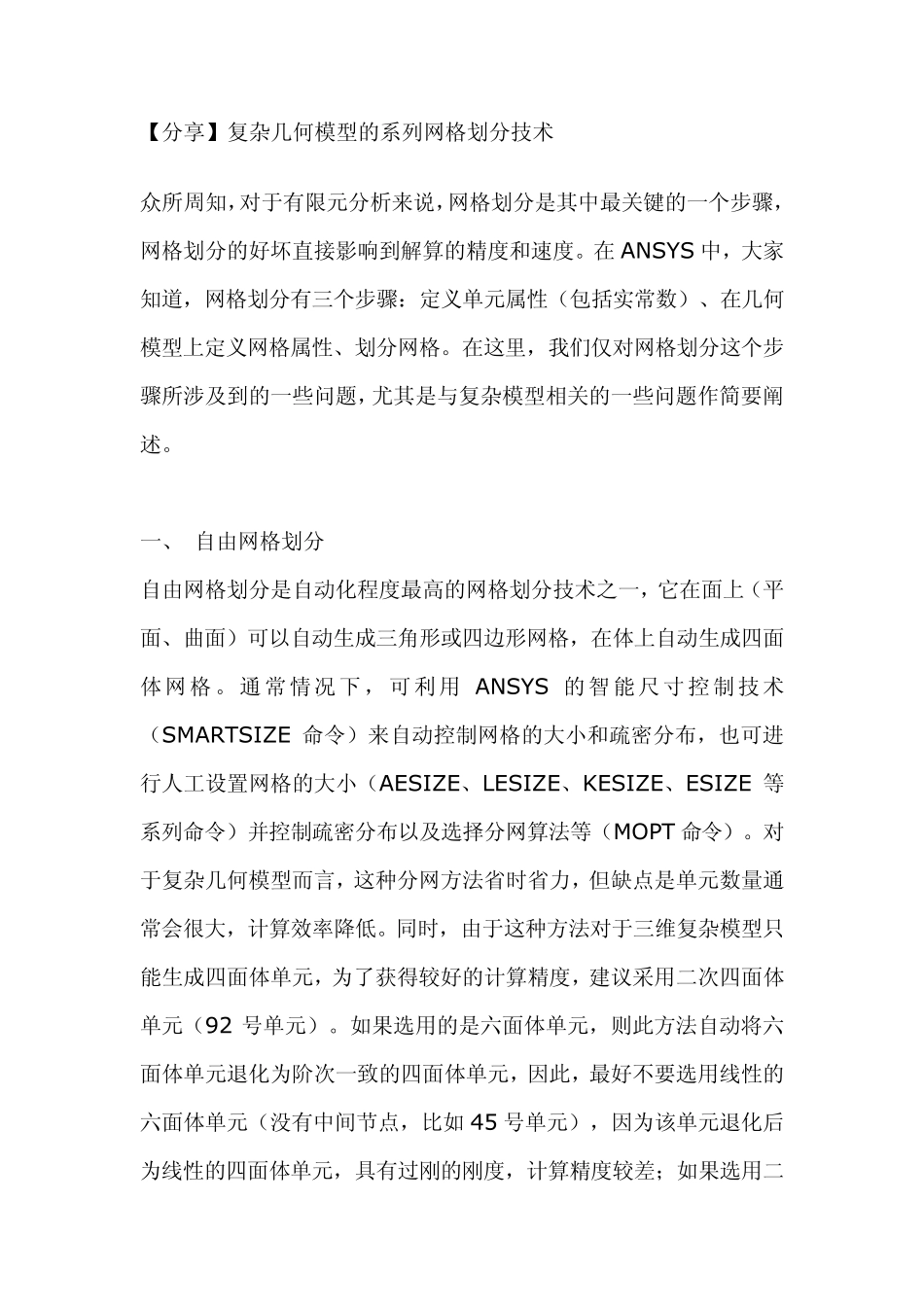

【分享】复杂几何模型的系列网格划分技术 众所周知，对于有限元分析来说，网格划分是其中最关键的一个步骤，网格划分的好坏直接影响到解算的精度和速度。在ANSYS 中，大家知道，网格划分有三个步骤：定义单元属性（包括实常数）、在几何模型上定义网格属性、划分网格。在这里，我们仅对网格划分这个步骤所涉及到的一些问题，尤其是与复杂模型相关的一些问题作简要阐述。 一、 自由网格划分 自由网格划分是自动化程度最高的网格划分技术之一，它在面上（平面、曲面）可以自动生成三角形或四边形网格，在体上自动生成四面体网格。通常情况下，可利用 ANSYS 的智能尺寸控制技术（SMARTSIZE 命令）来自动控制网格的大小和疏密分布，也可进行人工设置网格的大小（AESIZE、LESIZE、KESIZE、ESIZE 等系列命令）并控制疏密分布以及选择分网算法等（MOPT 命令）。对于复杂几何模型而言，这种分网方法省时省力，但缺点是单元数量通常会很大，计算效率降低。同时，由于这种方法对于三维复杂模型只能生成四面体单元，为了获得较好的计算精度，建议采用二次四面体单元（92 号单元）。如果选用的是六面体单元，则此方法自动将六面体单元退化为阶次一致的四面体单元，因此，最好不要选用线性的六面体单元（没有中间节点，比如 45 号单元），因为该单元退化后为线性的四面体单元，具有过刚的刚度，计算精度较差；如果选用二次的六面体单元（比如95 号单元），由于其是退化形式，节点数与其六面体原型单元一致，只是有多个节点在同一位置而已，因此，可以利用TCHG 命令将模型中的退化形式的四面体单元变化为非退化的四面体单元，减少每个单元的节点数量，提高求解效率。在有些情况下，必须要用六面体单元的退化形式来进行自由网格划分，比如，在进行混合网格划分（后面详述）时，只有用六面体单元才能形成金字塔过渡单元。对于计算流体力学和考虑集肤效应的电磁场分析而言，自由网格划分中的层网格功能（由LESIZE 命令的LAYER1 和LAYER2 域控制）是非常有用的。 二、 映射网格划分 映射网格划分是对规整模型的一种规整网格划分方法，其原始概念是：对于面，只能是四边形面，网格划分数需在对边上保持一致，形成的单元全部为四边形；对于体，只能是六面体，对应线和面的网格划分数保持一致；形成的单元全部为六面体。在ANSYS 中，这些条件有了很大的放宽，包括： 1 面可以是三角形、四边形、或其它任意多边形。对于四边以上的多边形，必...
