API2Y2006VIP专享

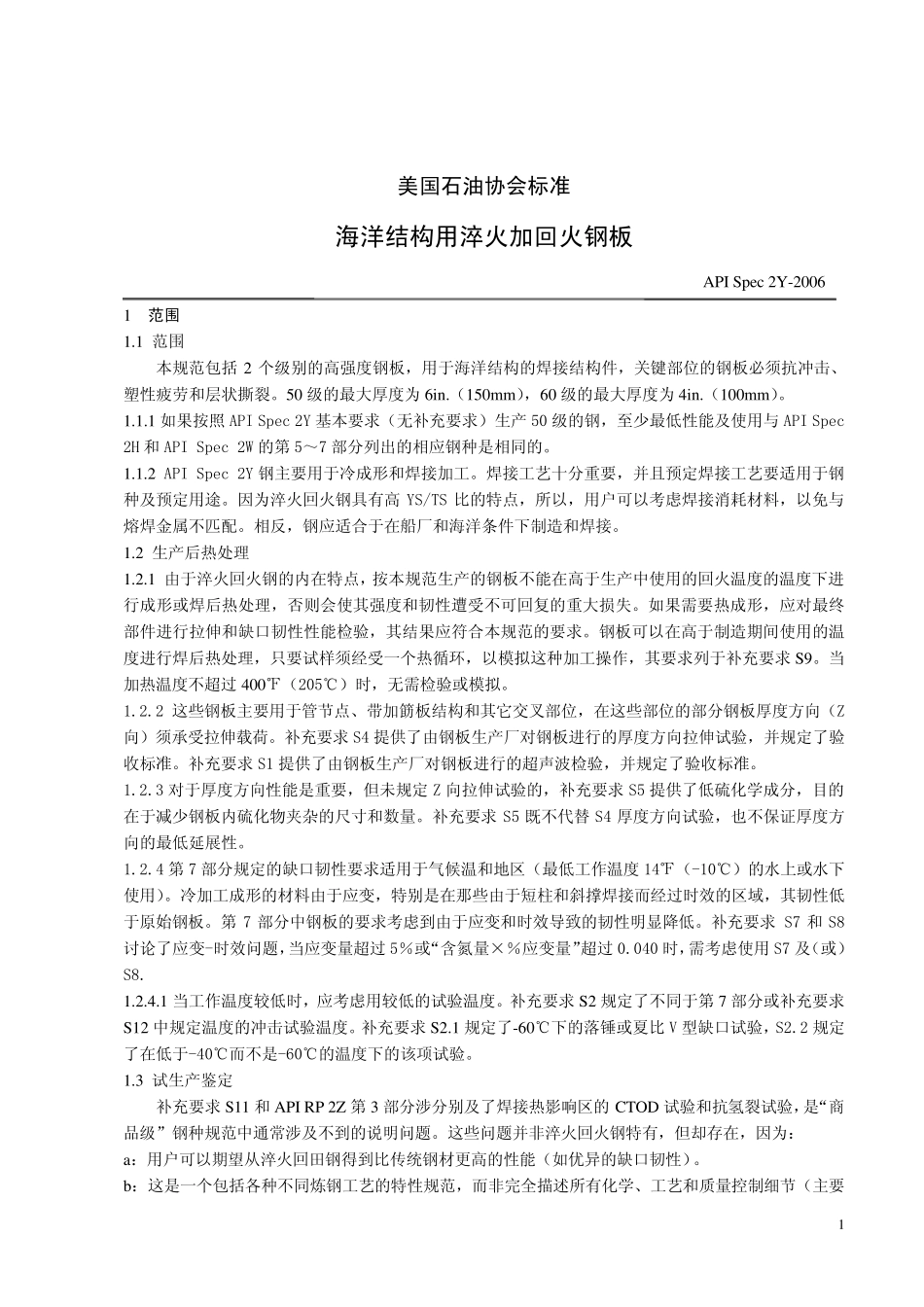

美国石油协会标准 海洋结构用淬火加回火钢板 API Spec 2Y-2006 1 范围 1.1 范 围 本 规 范 包 括2 个 级 别 的 高 强 度 钢 板 ， 用 于 海 洋 结 构 的 焊 接 结 构 件 ， 关 键 部 位 的 钢 板 必 须 抗 冲 击 、塑 性 疲 劳 和 层 状 撕 裂 。 50 级 的 最 大 厚 度 为 6in.（ 150mm）， 60 级 的 最 大 厚 度 为 4in.（ 100mm）。 1.1.1 如 果 按 照 API Spec 2Y 基 本 要 求 （ 无 补 充 要 求 ） 生 产 50 级 的 钢 ， 至 少 最 低 性 能 及 使 用 与 API Spec 2H 和 API Spec 2W 的 第 5～ 7 部 分 列 出 的 相 应 钢 种 是 相 同 的 。 1.1.2 API Spec 2Y 钢 主 要 用 于 冷 成 形 和 焊 接 加 工 。 焊 接 工 艺 十 分 重 要 ， 并 且 预 定 焊 接 工 艺 要 适 用 于 钢种 及 预 定 用 途 。 因 为 淬 火 回 火 钢 具 有 高YS/TS 比 的 特 点 ， 所 以 ， 用 户 可 以 考 虑 焊 接 消 耗 材 料 ， 以 免 与熔 焊 金 属 不 匹 配 。 相 反 ， 钢 应 适 合 于 在 船 厂 和 海 洋 条 件 下 制造和 焊 接 。 1.2 生 产 后热处理 1.2.1 由于 淬 火 回 火 钢 的 内在 特 点 ， 按 本 规 范 生 产 的 钢 板 不 能 在 高 于 生 产 中使 用 的 回 火 温度 的 温度 下 进行成 形 或焊 后热处理， 否则会使 其强 度 和 韧性 遭受不 可 回 复的 重 大 损失。 如 果 需要 热成 形 ， 应 对最 终部 件 进行拉伸和 缺口韧性 性 能 检验， 其结 果 应 符合 本 规 范 的 要 求 。 钢 板 可 以 在 高 于 制造期间使 用 的 温度 进行焊 后热处理， 只要 试样须 经受一个 热循环， 以 模拟这种 加 工 操作， 其要 求 列 于 补 充 要 求 S9。 当加 热温度 不 超过400℉（ 205℃） 时， 无 需检验或模拟。 1.2.2 这些钢 板 主 要 用 于 管节点 、 带加 筯板 结 构 和 其它交叉部 位 ， 在 这些部 位 的 部 分 钢 板 厚 度 方向（ Z向） 须 承受拉伸载荷。 补 充 要 求 S4 提供了由钢 板 生 产 厂 对钢 板 进行的 厚...
