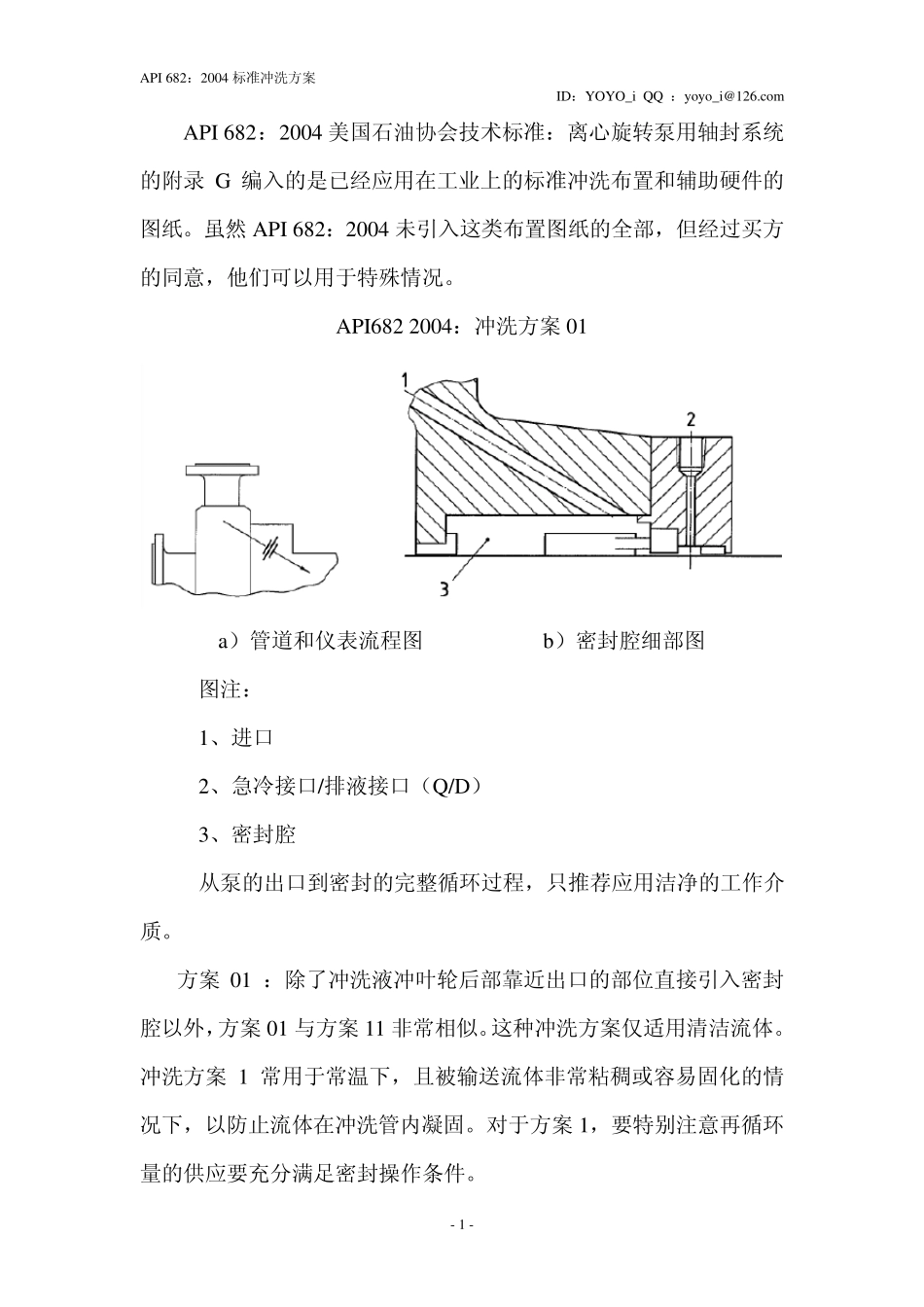

API 682：2004 标准冲洗方案 ID：YOYO_i QQ ：yoyo_i@126.com 机械密封辅助系统介绍 API 682：2004 yoyo_i 整理 API 682：2004 标准冲洗方案 ID：YOYO_i QQ ：yoyo_i@126.com - 1 - API 682：2004 美国石油协会技术标准：离心旋转泵用轴封系统的附录G 编入的是已经应用在工业上的标准冲洗布置和辅助硬件的图纸。虽然API 682：2004 未引入这类布置图纸的全部，但经过买方的同意，他们可以用于特殊情况。 API682 2004：冲洗方案01 a）管道和仪表流程图 b）密封腔细部图 图注： 1、进口 2、急冷接口/排液接口（Q/D） 3、密封腔 从泵的出口到密封的完整循环过程，只推荐应用洁净的工作介质。 方案01 ：除了冲洗液冲叶轮后部靠近出口的部位直接引入密封腔以外，方案01 与方案11 非常相似。这种冲洗方案仅适用清洁流体。冲洗方案1 常用于常温下，且被输送流体非常粘稠或容易固化的情况下，以防止流体在冲洗管内凝固。对于方案1，要特别注意再循环量的供应要充分满足密封操作条件。 API 682：2004 标准冲洗方案 ID：YOYO_i QQ ：yoyo_i@126.com - 2 - API682 2004：冲洗方案02 a）管道和仪表流程图 b）密封腔细部图 图注： 1、备日后接循环液体用的堵头接口 2、放气口（如果需要） 3、加热/冷却进口（HI 或 CL），加热/冷却出口（HO/CO） 4、冲洗口/排液口（Q/D） 5、密封腔 卧式泵优先采用放气布置。 方案02 ：用于无冲洗流体循环，密封腔一端封闭的情况下，一般用于化工行业中的密封腔压力和温度较低的情况下。通常，这种冲洗方案采用锥形密封腔以改进流体的流动形式。这种方案通常用于被输送的介质比较清洁，以防止由于旋涡的作用对密封法兰盘、密封腔或密封部件产生侵蚀作用。同时也要考虑被密封介质的闪蒸敏感性以避免在密封腔中或密封端面产生闪蒸。这种冲洗方案也可以用于温度较低的、清洁的、比热较高的流体（水），且泵的转速一般不高。 当采用方案02 时，要仔细计算输送介质汽化的温度裕量。 API 682：2004 标准冲洗方案 ID：YOYO_i QQ ：yoyo_i@126.com - 3 - API682 2004：冲洗方案11 a）管道和仪表流程图 b）密封腔细部图 图注： 1、来自泵的出口 2、冲洗接口（F） 3、急冷接口/排液口（Q/D） 4、密封腔 从泵的出口通过限流孔板道密封的循环过程。 冲洗液进入密封腔靠近机械密封端面处冲洗端面，然后穿过密封腔回流到泵。 冲洗方案11 是所有单端面...
