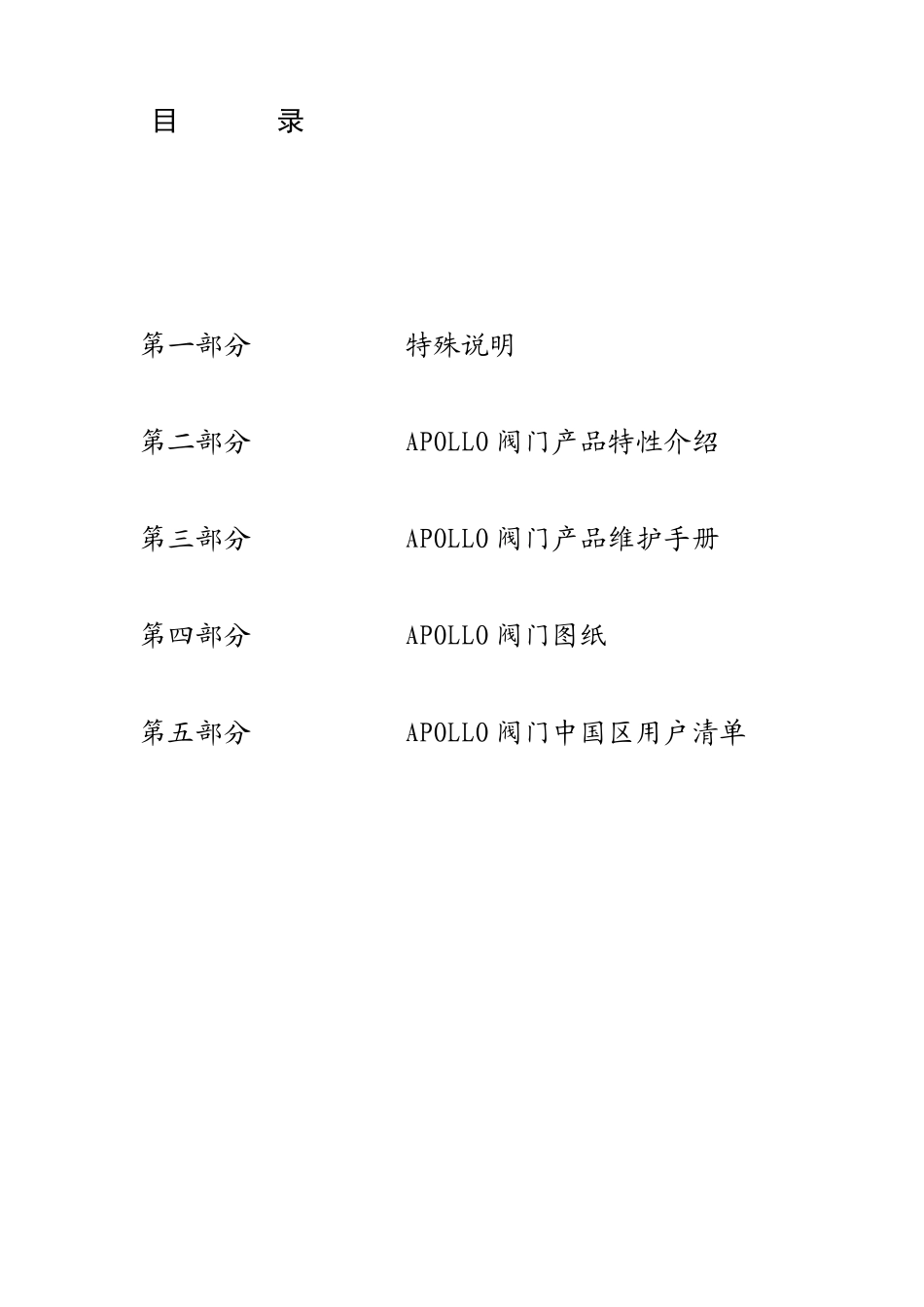

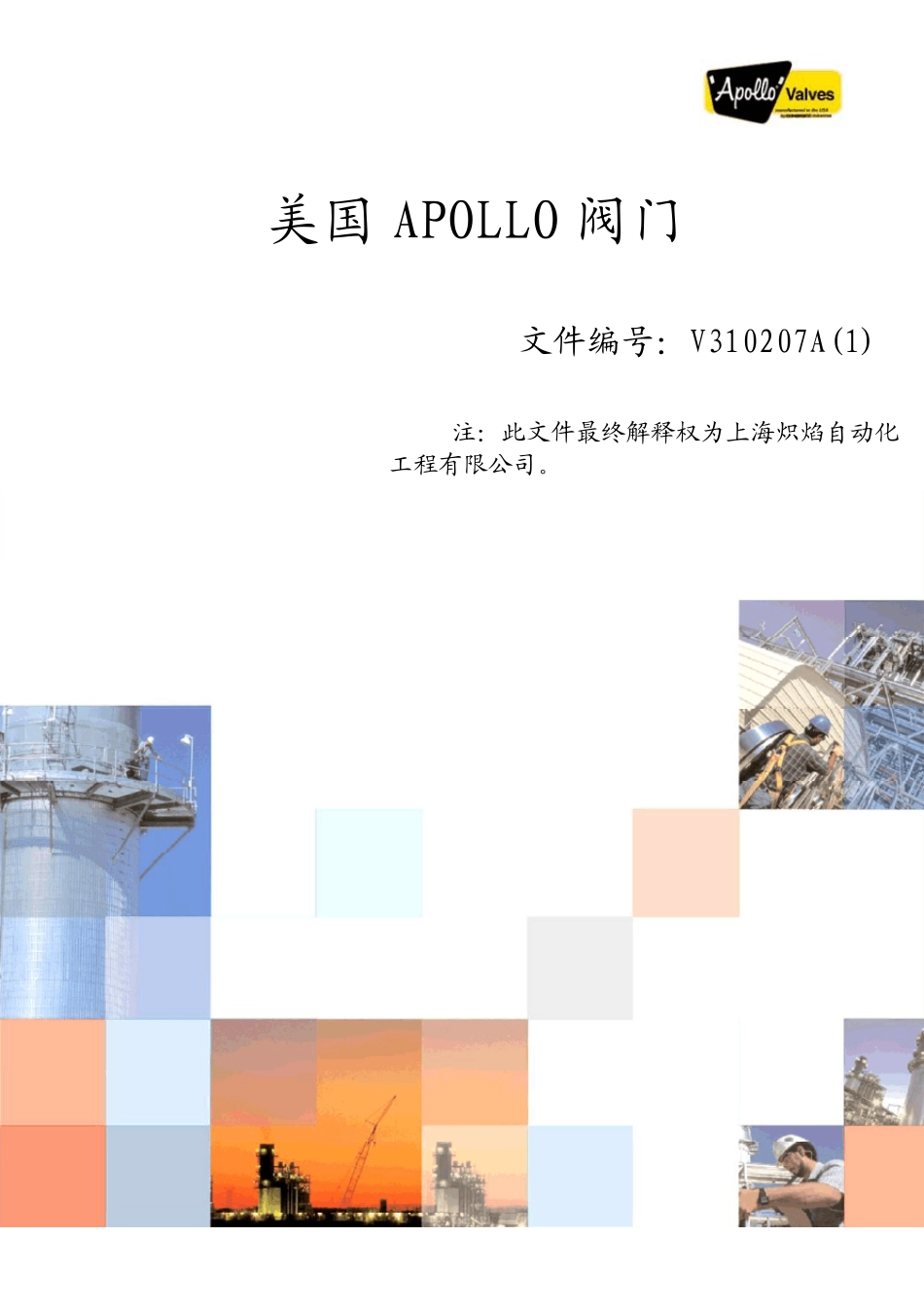

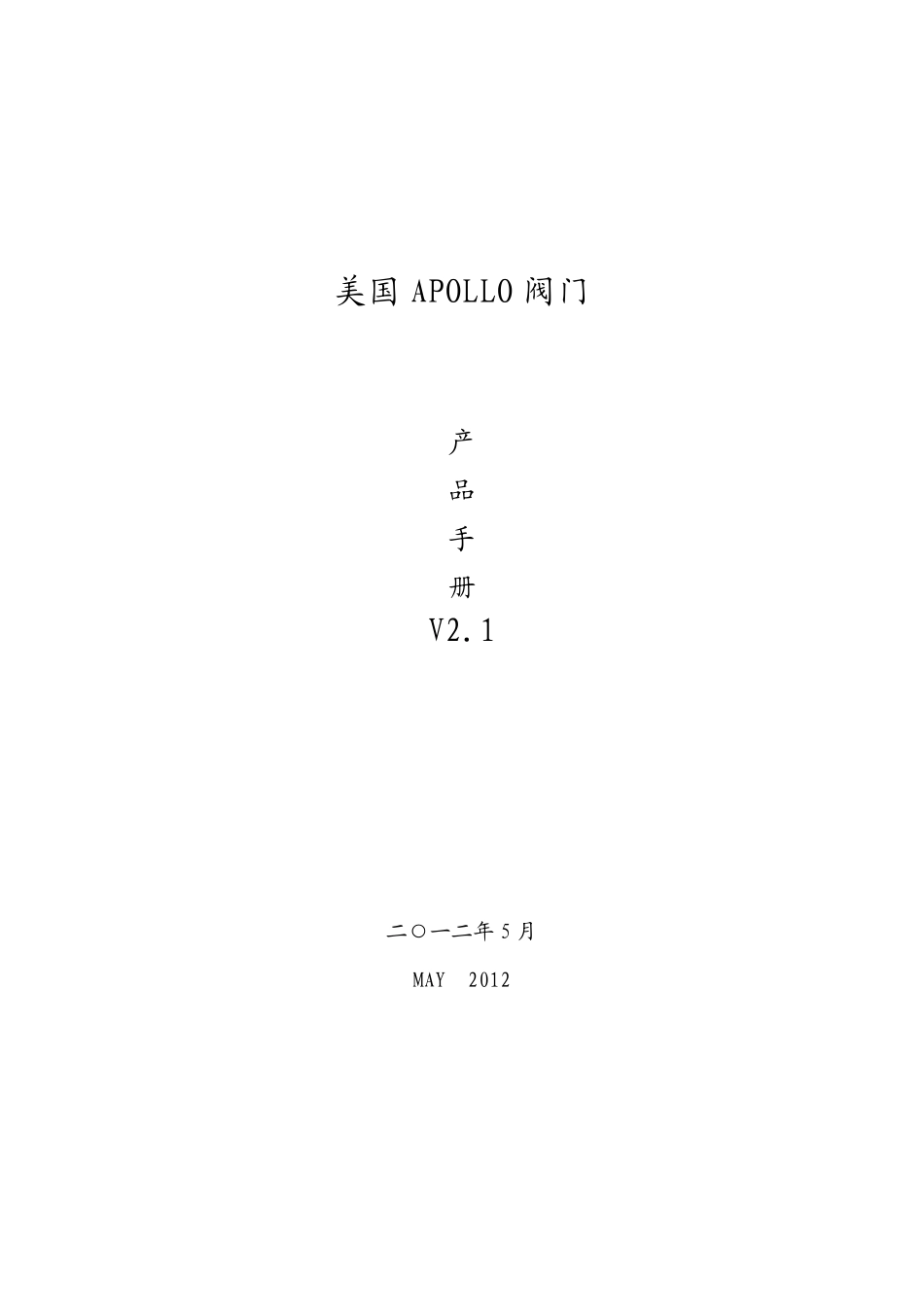

美国APOLLO 阀门 文件编号：V310207A(1) 注：此文件最终解释权为上海炽焰自动化工程有限公司。 美国APOLLO 阀门 产 品 手 册 V2.1 二○一二年 5 月 MAY 2012 第一部分 特殊说明 第二部分 APOLLO 阀门产品特性介绍 第三部分 APOLLO 阀门产品维护手册 第四部分 APOLLO 阀门图纸 第五部分 APOLLO 阀门中国区用户清单 目 录 美国阿波罗阀门 特殊说明：APOLLO 阀门以下特点，使其优于其它阀门，保证了其在恶略工况下，也能够正常动作。 1 、 阀球 阀球机械控制的准确性确保了阀门更长的密封寿命及低钮距输出。阀门球体结构的设计具有结构完整及高通流能力的特点，在阀门开的情况下，为了减小阀座端口的压力，阀球在阀杆位置的狭槽是敞开的；当阀门关闭后，逆流方向的排气口可以减小阀座端口的压力。 2 、 阀座 合成聚四氟乙烯阀座堪称是个密封奇迹。合成聚四氟乙烯具有所有传统材料和聚四氟乙烯玻璃具有的抵抗化学腐蚀的能力。它比其他材料具有更长的使用寿命，更大的耐压强度，更好的高温稳定性和更高的密封性能。其要求的力矩比标准的纯聚四氟乙烯低 30%，多重V 形环结构使其密封性和可靠性更为出色。 3 、 阀杆 阀杆轴承：RYTON,TFE 材料的阀杆轴承防止了金属与金属的直接接触，确保平滑、低转矩运 行 ，当阀门承受 压力时 ，轴承相 当于密封圈 起 到 密封作用。 4 、 执 行 器 执 行 器 上 部 的 2a，下部 的 2b 和主 体部 位上 的 2c 是由 尼 龙 4-6 材料制造 （ 见 示 意 图 ），该 材质 具有低磨 擦 系 数 ，最 不 易 吸 收 潮 气，超 过 400 华 氏 度以上 仍 保持 良 好的稳定性，优异 的抗化学腐蚀性能。 上海炽焰自动化工程有限公司 1 目 录 第一章 阿波罗阀门… … … … … … … … … … … … … … … … .. 3一、概述… … … … … … … … … … … … … … … … … … … … … … 3二、产品特性… … … … … … … … … … … … … … … … … … … … 3三、外形与尺寸… … … … … … … … … … … … … … … … … … … 4 第二章 执行器… … … … … … … … … … … … … … … … … … … . 10一、概述… … … … … … … … … … … … … … … … ...
