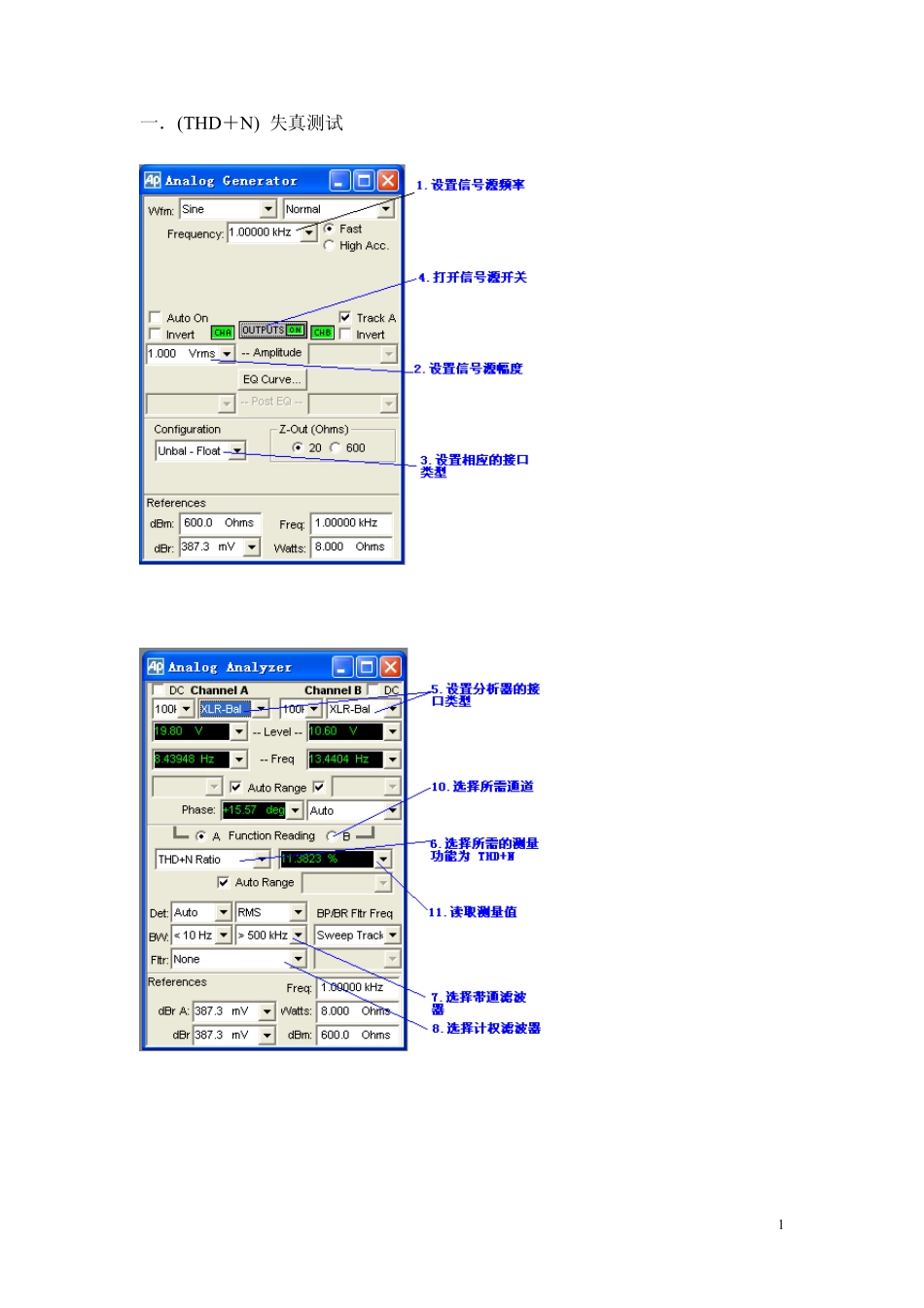

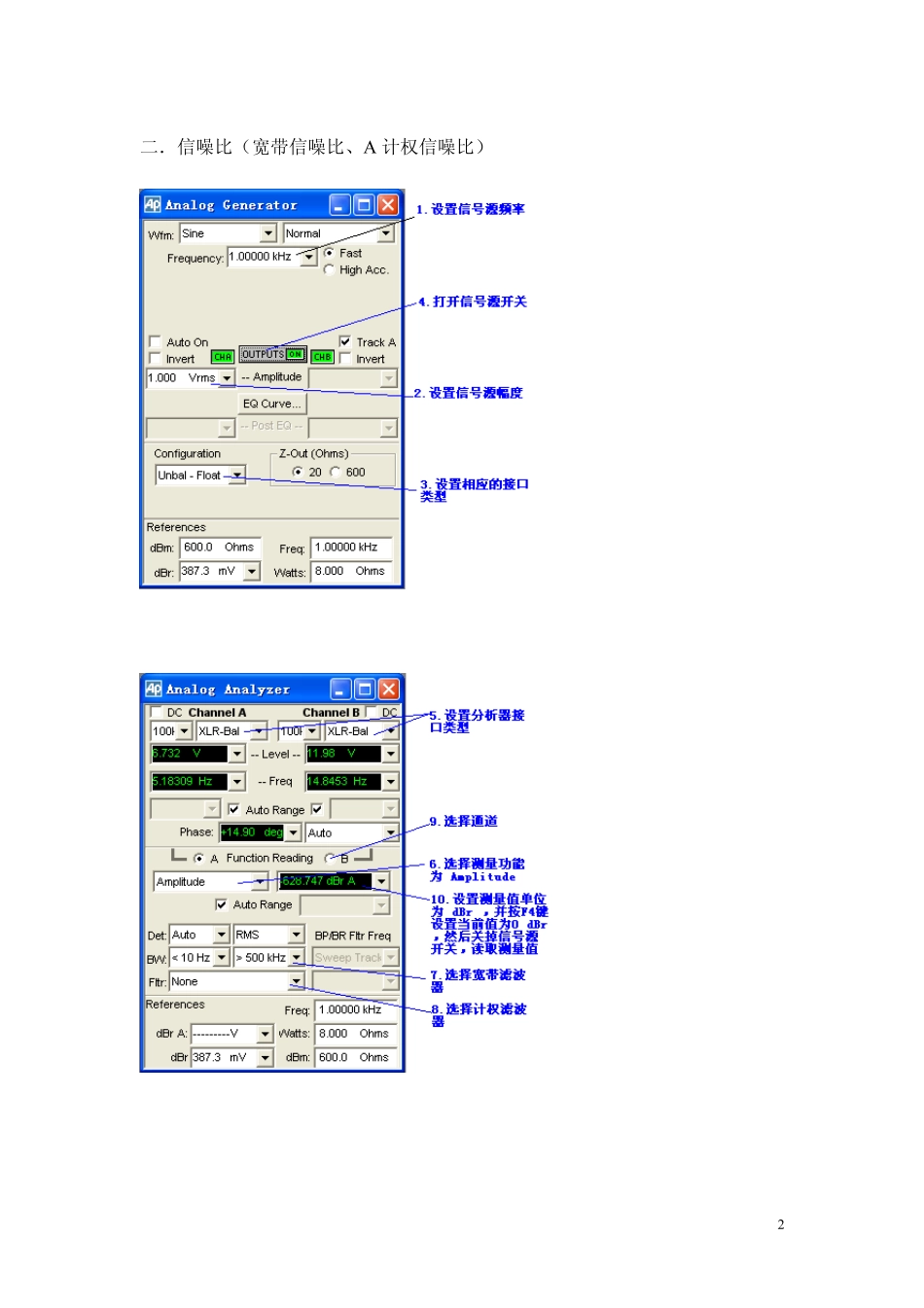

1一．(THD＋N) 失真测试 2 二．信噪比（宽带信噪比、A 计权信噪比） 3 三．通道分离度 4 四．电平比率 5 五．输入端与输出端相位差 6六．互调失真 (IMD) ] 7 七．失真限制的输出功率 8 9八．失真限制的有效频率范围 (扫描) 10 根据扫描图即可很清晰的看出失真限制的频率范围。 11九、功率与失真之间的关系 (错误) 12 13十．动态互调失真 测量动态互调失真的信号由二个信号混合而成。一个是带宽限制的3.5k 的方波，另一个是15 kHz 的正弦波。它们的峰-峰值幅度比是 4:1。 14 十一. 输出阻抗测量 放大器输出端可以等效成一个理想电压源Uｏ和输出电阻Ro相串联，如图所示，输出电阻Ro的大小反映了放大器带负载的能力。 1、伏安法测试输出电阻R ｏ 测试电路如图所示。输入信号的频率仍选择在放大电路频段中的某一频率，输入信号的大小仍调整到确保输出信号不失真，因此仍须示波器监视输出信号的波形不失真。 测试时，首先在不接负载RL 的情况下，用毫伏表测得输出电压Uo1。然后在接上 RL的情况下，用毫伏表测得输出电压Uo2，通过下式便可计算出被测放大电路的输出电阻Ro 注意：在测试过程中输入信号的大小要保持不变，所接负载RL 应不致使放大器过载，最好取 RL≈Ro。 15 十二. 输入阻抗 放大电路在小信号作用下，可以看作是一个线性电路，这个线性电路对于信号源来说相当于负载阻抗Zi，这个负载阻抗称为放大器的输入阻抗；在放大器的中频段，可以认为输入阻抗不随频率变化，因此可用输入电阻Ri来表示。 一、 输入电阻Ri的测量 1、 伏安法 如图所示连接电路 在输入回路串接一辅助电阻R，输入信号调整在放大电路中频段的某一频段。输入信号的幅度大小调整到输出不失真的情况，输出端示波器监视输出波形不失真。用晶体管毫伏表分别测 R 两端对地的交流电压 U1 与 U2 ，求得 R 两端的电压为UR＝U1－U2 ，流过电阻R 的电流 IR＝UR/R 。该电流实际就是放大电路的输入电流 Ii 。根据输入电阻的定义 辅助电阻R 的取值宜与输入电阻同一数量级。因为R 取值太小测试结果将会有较大的测试误差，若 R 取得太大，又容易引入干扰。R 的值应实际测量，最好不要用电阻的标称值。 16 17 十三. 白噪声的分析 十四.粉红噪声的分析 18 十五.频率响应测试 19 保存 Test 文档 保存 Limit 数据 输出曲线图及测试数据 20 灵敏度测量: 对放大器来说，一般指达到额定输出功率或电压时...
