ArcGIS+9+教程_第4章+空间数据的转换与处理

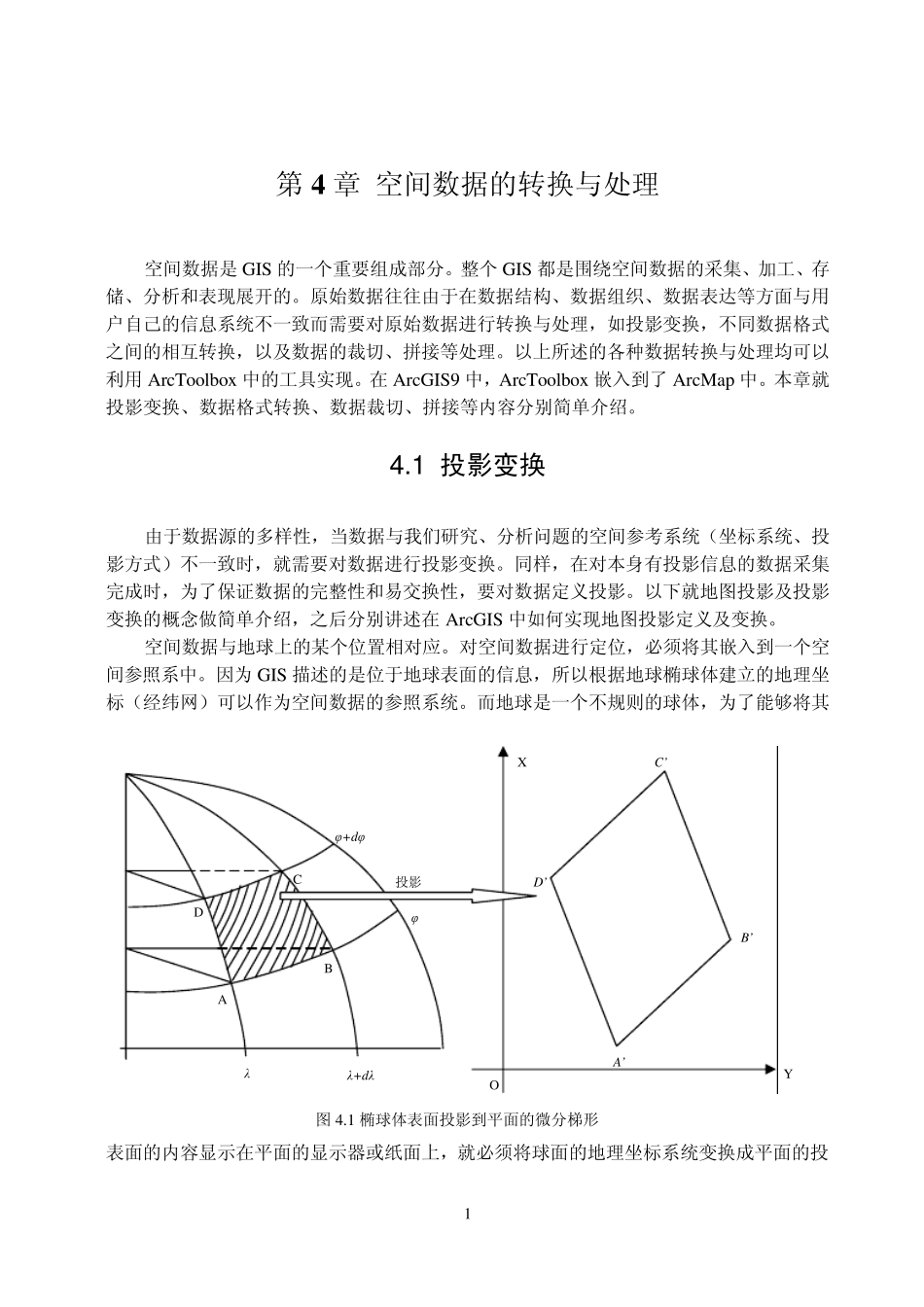

第4 章 空间数据的转换与处理 空间数据是GIS 的一个重要组成部分。整个GIS 都是围绕空间数据的采集、加工、存储、分析和表现展开的。原始数据往往由于在数据结构、数据组织、数据表达等方面与用户自己的信息系统不一致而需要对原始数据进行转换与处理，如投影变换，不同数据格式之间的相互转换，以及数据的裁切、拼接等处理。以上所述的各种数据转换与处理均可以利用 ArcToolbox 中的工具实现。在 ArcGIS9 中，ArcToolbox 嵌入到了 ArcMap 中。本章就投影变换、数据格式转换、数据裁切、拼接等内容分别简单介绍。 4 .1 投影变换 由于数据源的多样性，当数据与我们研究、分析问题的空间参考系统（坐标系统、投影方式）不一致时，就需要对数据进行投影变换。同样，在对本身有投影信息的数据采集完成时，为了保证数据的完整性和易交换性，要对数据定义投影。以下就地图投影及投影变换的概念做简单介绍，之后分别讲述在 ArcGIS 中如何实现地图投影定义及变换。 空间数据与地球上的某个位置相对应。对空间数据进行定位，必须将其嵌入到一个空间参照系中。因为 GIS 描述的是位于地球表面的信息，所以根据地球椭球体建立的地理坐标（经纬网）可以作为空间数据的参照系统。而地球是一个不规则的球体，为了能够将其表面的内容显示在平面的显示器或纸面上，就必须将球面的地理坐标系统变换成平面的投图 4.1 椭球体表面投影到平面的微分梯形 λ λ+dλ φ φ+dφ A B CD A’ B’ C’ D’ Y X O 投影 1影坐标系统（图4.1）。因此，运用地图投影的方法，建立地球表面和平面上点的函数关系，使地球表面上由地理坐标确定的点，在平面上有一个与它相对应的点。地图投影的使用保证了空间信息在地域上的联系和完整性。 当系统使用的数据取自不同地图投影的图幅时，需要将一种投影的数字化数据转换为所需要投影的坐标数据。投影转换的方法可以采用： 1. 正解变换: 通过建立一种投影变换为另一种投影的严密或近似的解析关系式，直接由一种投影的数字化坐标x、y变换到另一种投影的直角坐标X、Y。 2. 反解变换: 即由一种投影的坐标反解出地理坐标(x、y→B、L)，然后再将地理坐标代入另一种投影的坐标公式中(B、L→X、Y)，从而实现由一种投影的坐标到另一种投影坐标的变换(x、y→X、Y)。 3. 数值变换: 根据两种投影在变换区内的若干同名数字化点，采用插值法，或有限差分法，最小二乘法、或有限元法，或待定系数法等，从...
