ARCGIS坐标系

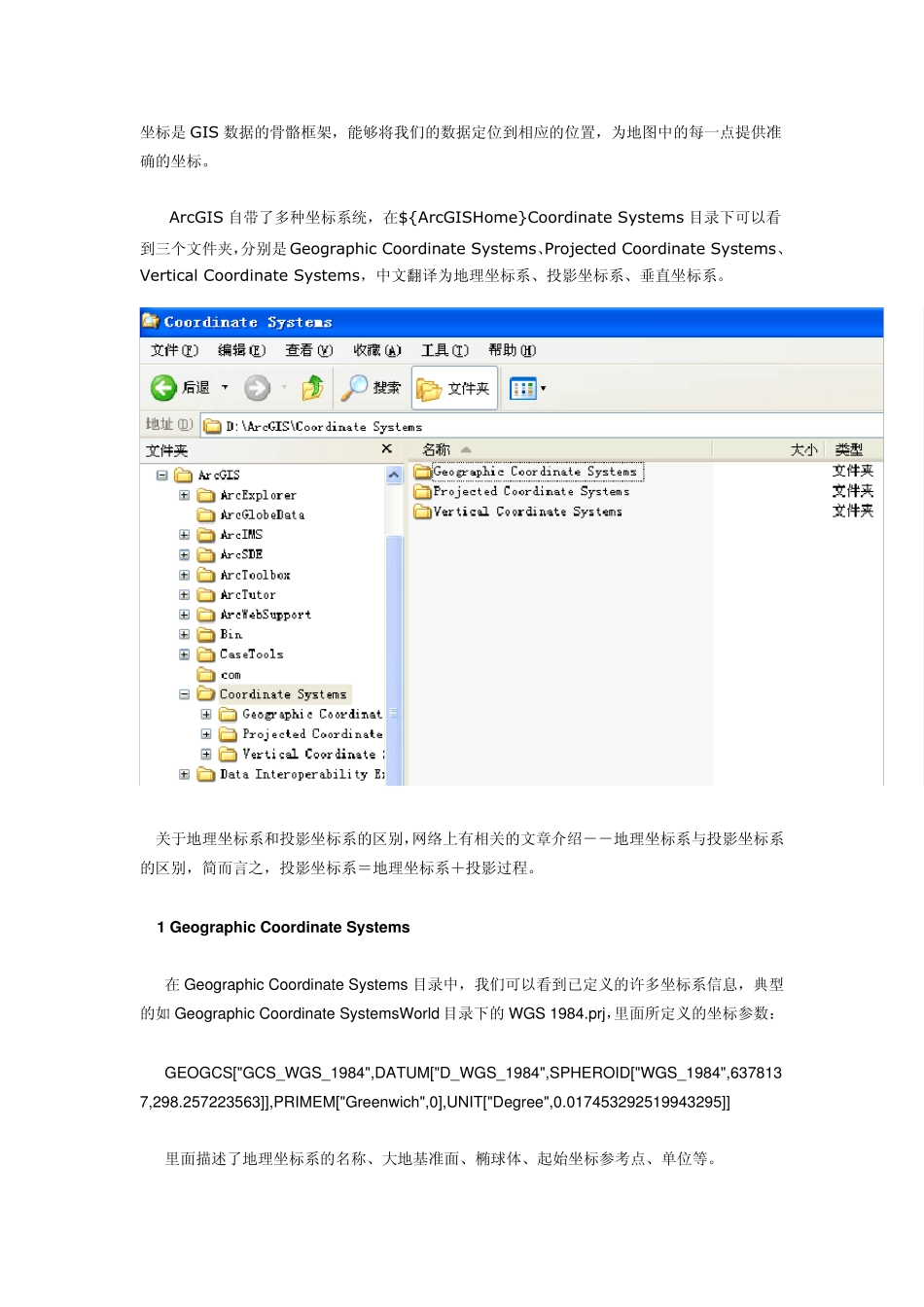

坐标是GIS 数据的骨骼框架，能够将我们的数据定位到相应的位置，为地图中的每一点提供准确的坐标。 ArcGIS 自带了多种坐标系统，在${ArcGISHome}Coordinate Systems 目录下可以看到三个文件夹，分别是Geographic Coordinate Systems、Projected Coordinate Systems、Vertical Coordinate Systems，中文翻译为地理坐标系、投影坐标系、垂直坐标系。 关于地理坐标系和投影坐标系的区别，网络上有相关的文章介绍－－地理坐标系与投影坐标系的区别，简而言之，投影坐标系＝地理坐标系＋投影过程。 1 Geographic Coordinate Sy stems 在Geographic Coordinate Systems 目录中，我们可以看到已定义的许多坐标系信息，典型的如 Geographic Coordinate SystemsWorld 目录下的WGS 1984.prj，里面所定义的坐标参数： GEOGCS["GCS_WGS_1984",DATUM["D_WGS_1984",SPHEROID["WGS_1984",6378137,298.257223563]],PRIMEM["Greenwich",0],UNIT["Degree",0.017453292519943295]] 里面描述了地理坐标系的名称、大地基准面、椭球体、起始坐标参考点、单位等。 2 Projected Coordinate Sy stems 在Projected Coordinate Systems 目录中同样存在许多已定义的投影坐标系，我国大部分地图所采用的北京54 和西安80 坐标系的投影文件就在其中，它们均使用高斯-克吕格投影，前者使用克拉索夫斯基椭球体，后者使用国际大地测量协会推荐的IAG 75 地球椭球体。如 Beijing 1954 3 Degree GK CM 75E.prj 定义的坐标参数： PROJCS["Beijing_1954_3_Degree_GK_CM_75E",GEOGCS["GCS_Beijing_1954",DATUM["D_Beijing_1954",SPHEROID["Krasovsky_1940",6378245.0,298.3]],PRIMEM ["Greenwich",0.0],UNIT["Degree",0.0174532925199433]],PROJECTION["Gauss_Kruger"],PARAMETER["False_Easting",500000.0],PARAMETER ["False_Northing",0.0],PARAMETER["Central_Meridian",75.0],PARAMETER["Scale_Factor",1.0],PARAMETER["Latitude_Of_Origin",0.0],UNIT["Meter",1.0]] 可以看出，参数里除了包含地理坐标系的定义外，还有投影方式的信息。 北京54 和西安80 是我们使用最多的坐标系，在ArcGIS 文件中，对于这两种坐标系统的命名有一些不同，简单看去很容易让人产生迷惑。在此之前，先简单介绍高斯-克吕格投影的基本知识，了解就直接跳过，我国大中比例尺地图均采用高斯-克吕格投影，其通常是按 6 度和3 度分带投影，1:2.5 ...
