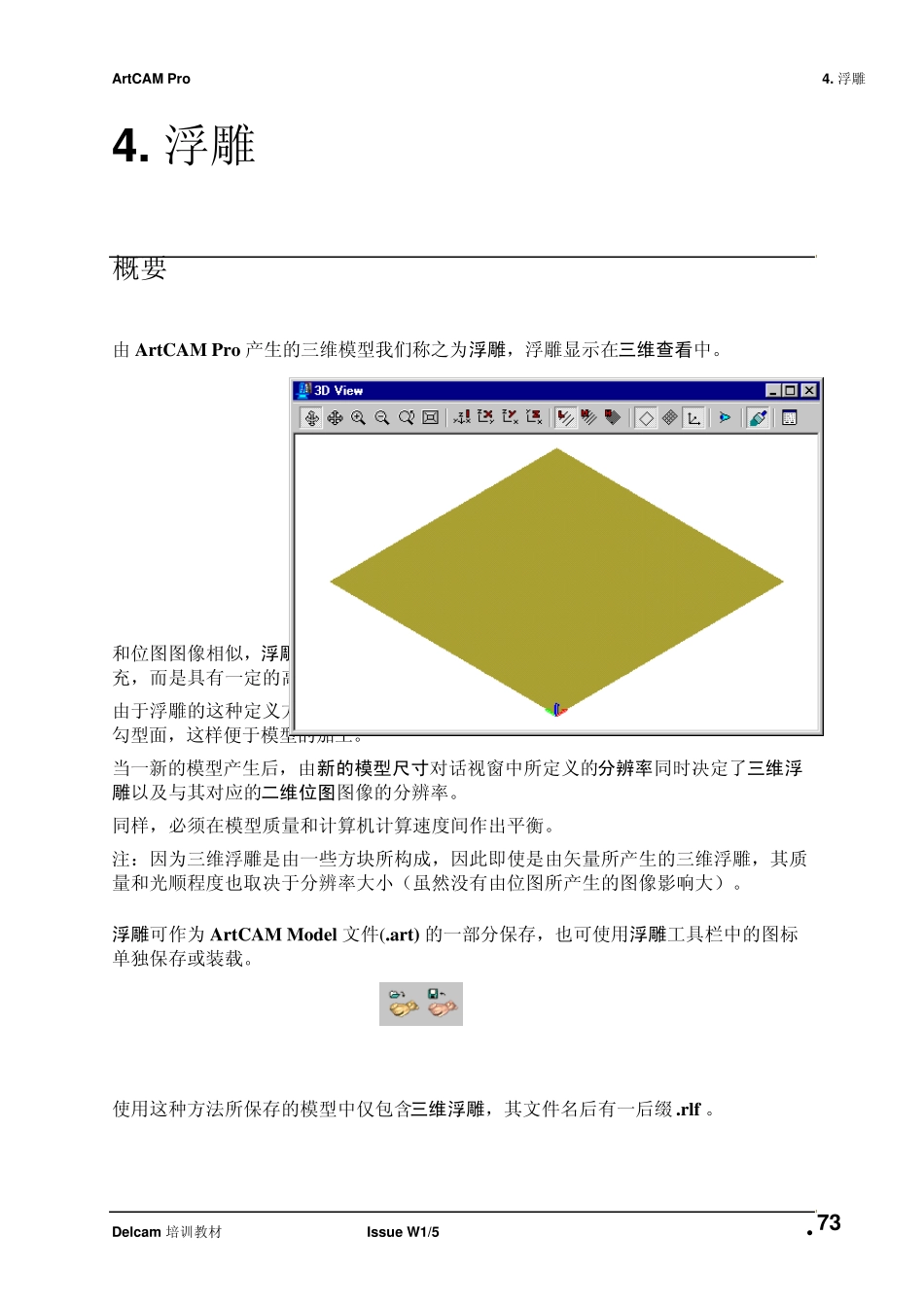

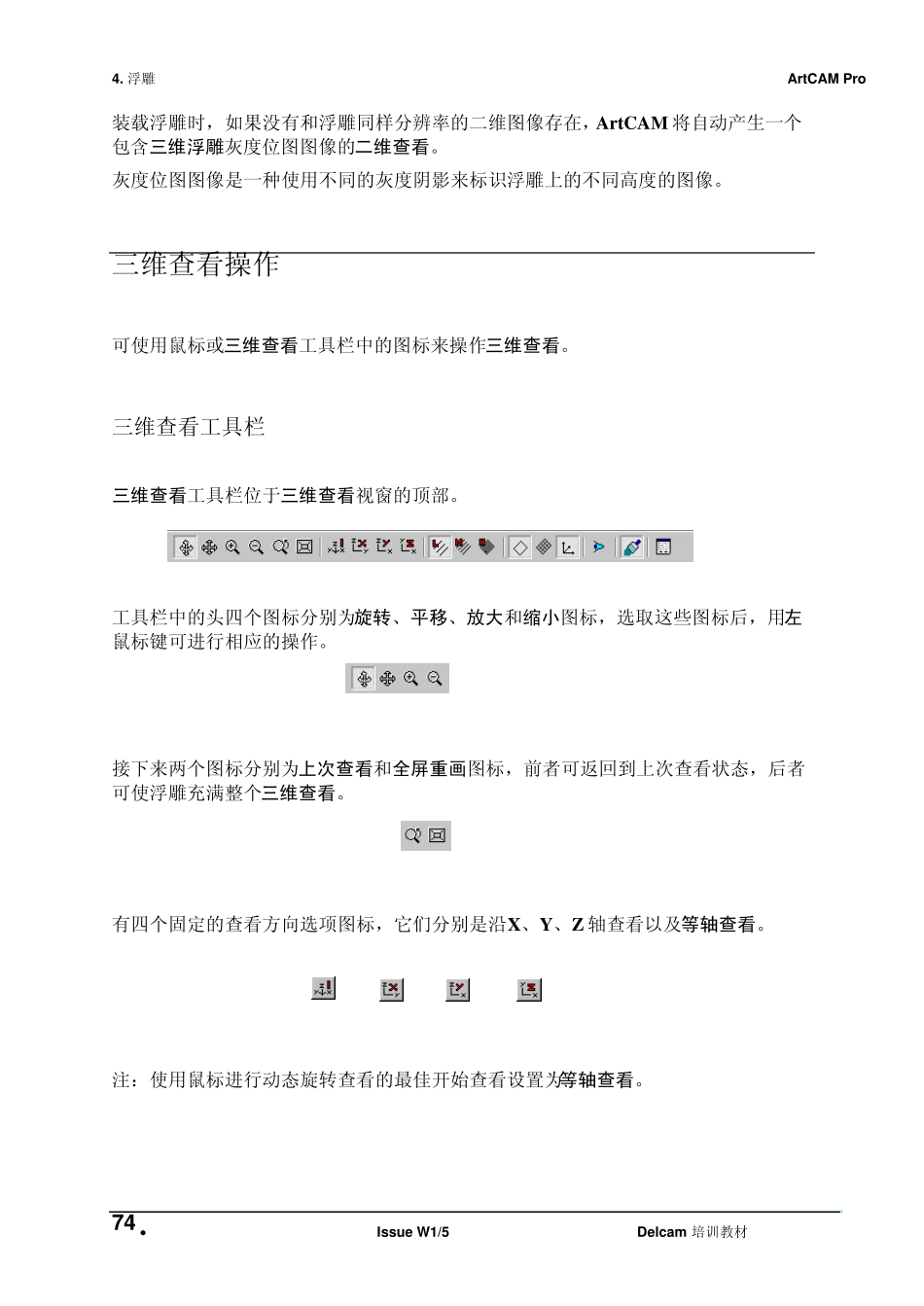

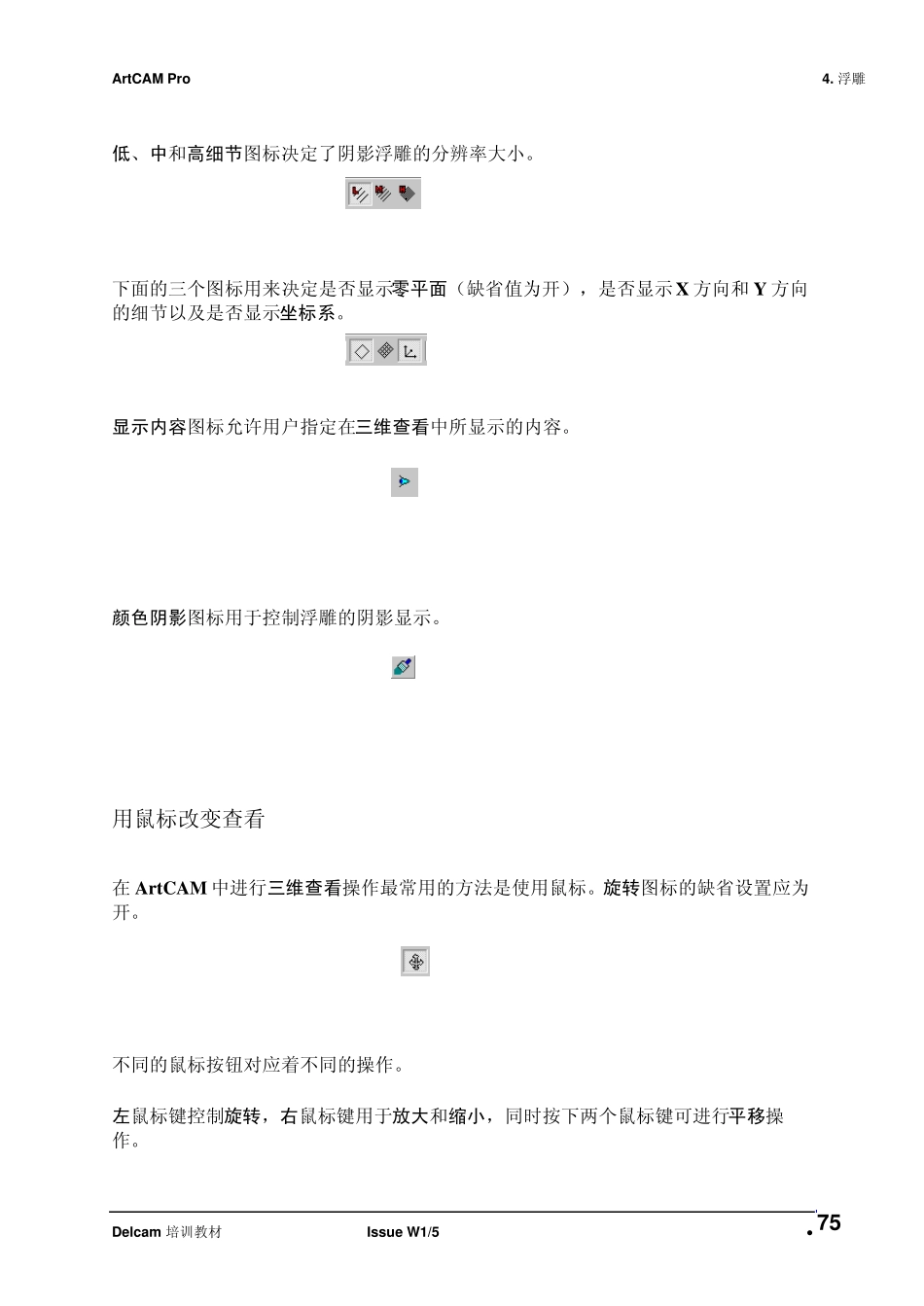

ArtCAM Pro 4. 浮雕 Delcam 培训教材 Issu e W1/5  73 4. 浮雕 概要 由ArtCAM Pro 产生的三维模型我们称之为浮雕，浮雕显示在三维查看中。 和位图图像相似，浮雕由分辨率定义，所不同的是，每一个像素方块不是以颜色填充，而是具有一定的高度。 由于浮雕的这种定义方式，由ArtCAM 所产生的三维模型总是具有一平坦底座而无倒 勾型面，这样便于模型的加工。 当一新的模型产生后，由新的模型尺寸对话视窗中所定义的分辨率同时决定了三维浮雕以及与其对应的二维位图图像的分辨率。 同样，必须在模型质量和计算机计算速度间作出平衡。 注：因为三维浮雕是由一些方块所构成，因此即使是由矢量所产生的三维浮雕，其质量和光顺程度也取决于分辨率大小（虽然没有由位图所产生的图像影响大）。 浮雕可作为ArtCAM Model 文件(.art) 的一部分保存，也可使用浮雕工具栏中的图标 单独保存或装载。 使用这种方法所保存的模型中仅包含三维浮雕，其文件名后有一后缀 .rlf 。 4. 浮雕 ArtCAM Pro 74  Issu e W1/5 Delcam 培训教材 装载浮雕时，如果没有和浮雕同样分辨率的二维图像存在，ArtCAM 将自动产生一个包含三维浮雕灰度位图图像的二维查看。 灰度位图图像是一种使用不同的灰度阴影来标识浮雕上的不同高度的图像。 三维查看操作 可使用鼠标或三维查看工具栏中的图标来操作三维查看。 三维查看工具栏 三维查看工具栏位于三维查看视窗的顶部。 工具栏中的头四个图标分别为旋转、平移、放大和缩小图标，选取这些图标后，用左鼠标键可进行相应的操作。 接下来两个图标分别为上次查看和全屏重画图标，前者可返回到上次查看状态，后者可使浮雕充满整个三维查看。 有四个固定的查看方向选项图标，它们分别是沿X、Y、Z 轴查看以及等轴查看。 注：使用鼠标进行动态旋转查看的最佳开始查看设置为等轴查看。 ArtCAM Pro 4. 浮雕 Delcam 培训教材 Issu e W1/5  75 低、中和高细节图标决定了阴影浮雕的分辨率大小。 下面的三个图标用来决定是否显示零平面（缺省值为开），是否显示X 方向和 Y 方向的细节以及是否显示坐标系。 显示内容图标允许用户指定在三维查看中所显示的内容。 颜色阴影图标用于控制浮雕的阴影显示。 用鼠标改变查看 在 ArtCAM 中进行三维查看操作最常用的方法是使用鼠标。旋转图标的缺省设置应为开。 不同的鼠标按钮对应着不同的操作。 左鼠标键控制旋转，右鼠标键...
