Aspenplus模拟甲醇、水精馏塔设计详细说明书

Aspenplus模拟甲醇、水精馏塔设计详细说明书_第1页
1/23
Aspenplus模拟甲醇、水精馏塔设计详细说明书_第2页
2/23
Aspenplus模拟甲醇、水精馏塔设计详细说明书_第3页
3/23

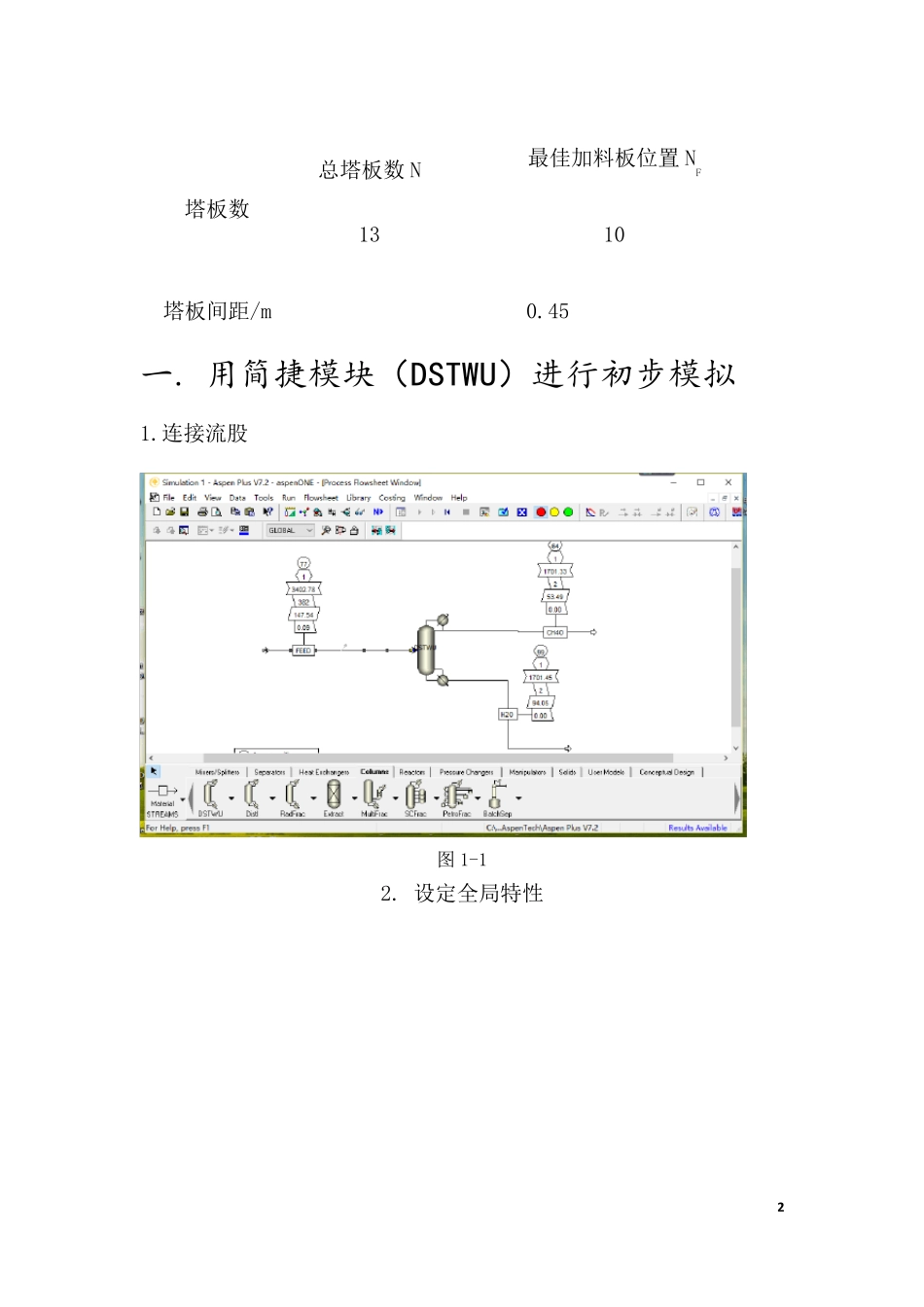

Aspen plus 模拟甲醇、水精馏塔设计说明书 一、 设计题目 根据以下条件设计一座分离甲醇、水混合物的连续操作常压精馏塔: 生产能力:24500 吨精甲醇/年;原料组成:甲醇50%w,水50%w;产品组成:塔顶甲醇质量分率≥94%w;塔底甲醇质量分率1 %w;进料温度:350.5K;塔顶压力常压;进料状态饱和液体。 二、 设计要求 对精馏塔进行详细设计,给出下列设计结果并绘制塔设备图,并写出设计说明。 (1).进料、塔顶产物、塔底产物; (2).全塔总塔板数 N;最佳加料板位置 NF; (3).回流比 R; (4).冷凝器和再沸器温度、热负荷; (5).塔内构件塔板或填料的设计。 三、分析及模拟流程 1.物料衡算(手算) 目的:求解 Aspen 简捷设计模拟的输入条件。 内容: (1)生产能力:一年按 300 天计算,进料流量为 24500/(300*24)=3.40278 t/hr。 (2)原料、塔顶与塔底的组成(题中已给出): 原料组成:甲醇50%w,水50%w; 产品:塔顶甲醇≥94%w;塔底甲醇《1% w。 (3).温度及压降: 进料温度:77.35 摄氏度=350.5K; 2.用简捷模块(DSTWU)进行设计计算 目的:对精馏塔进行简捷计算,根据给定的加料条件和分离要求计算最小回流比、最小理论板数、理论板数和加料板位置。 3.灵敏度分析 1 目 的 :研 究 回 流 比 与 理 论 板 数 的 关 系 ( NT-R), 确 定 合 适 的 回 流 比 与 塔板 数 ; 研 究 加 料 板 位 置 对 产 品 的 影 响 , 确 定 合 适 的 加 料 板 位 置 。 方 法 :作 回 流 比 与 理 论 塔 板 数 的 关 系 曲 线 ( NT-R), 从 曲 线 上 找 到 期 望的 回 流 比 及 塔 板 数 。 4. 用 详 细 计 算 模 块 ( RadFrac) 进 行 计 算 目 的 :精 确 计 算 精 馏 塔 的 分 离 能 力 和 设 备 参 数 。 方 法 :用RadFrac 模 块 进 行 精 确 计 算 , 通 过 设 计 规 定 (Design Specs)和 变 化 (Vary)两 组 对 象 进 行 设 定 , 检 验 计 算 数 据 是 否 收 敛 , 计 算 出 塔径 等 主 要 尺 寸 。 5. 塔 板 设 计 目 的 : 通 过 塔 板 设 计 (Tray sizing)计 算 给 定 板 间 距 下 的 塔 径 。 方 法 : 在 Specification 表 单 中 输 入 该 塔 段 (Trayed section)的 起 始塔 板...
