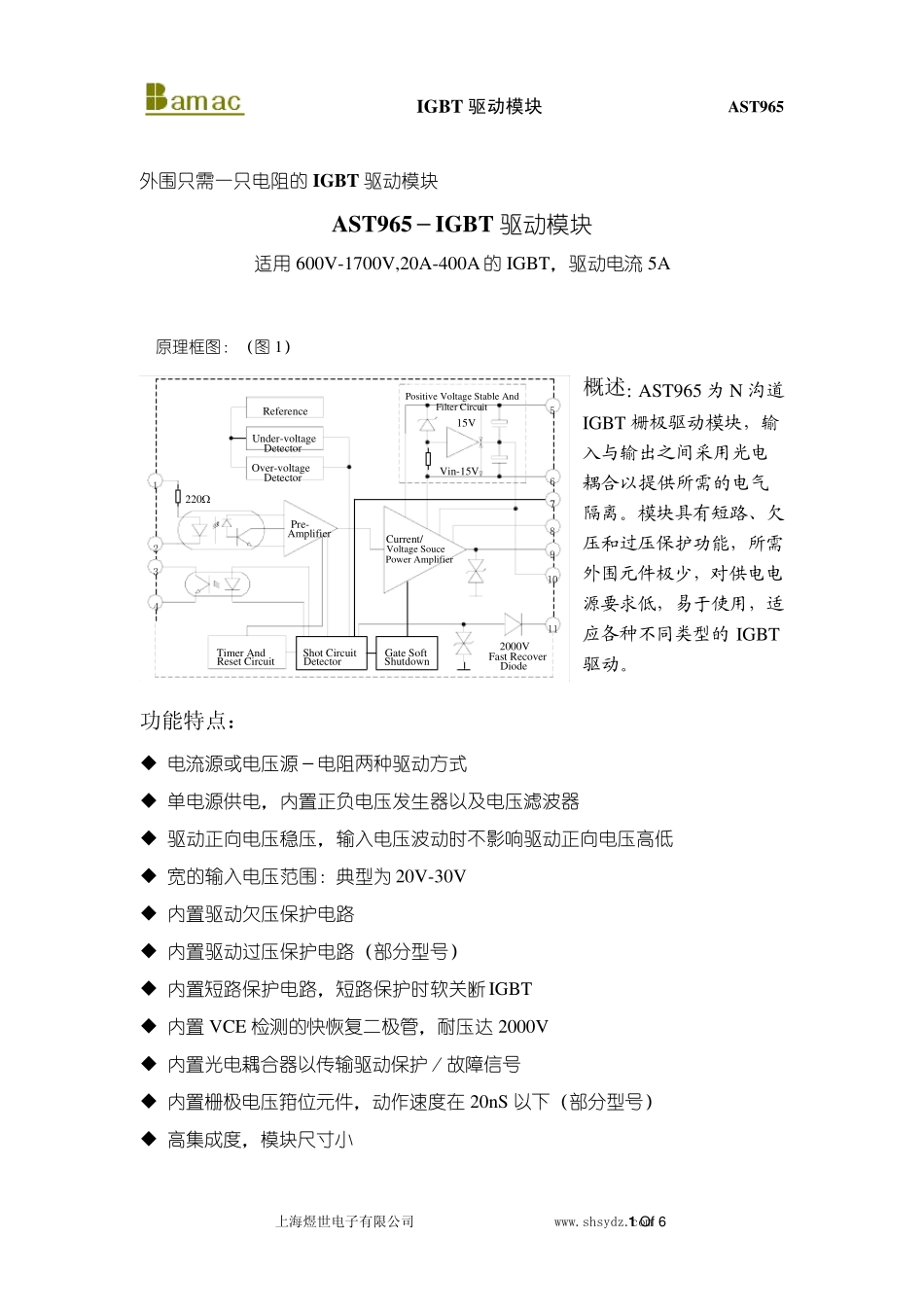

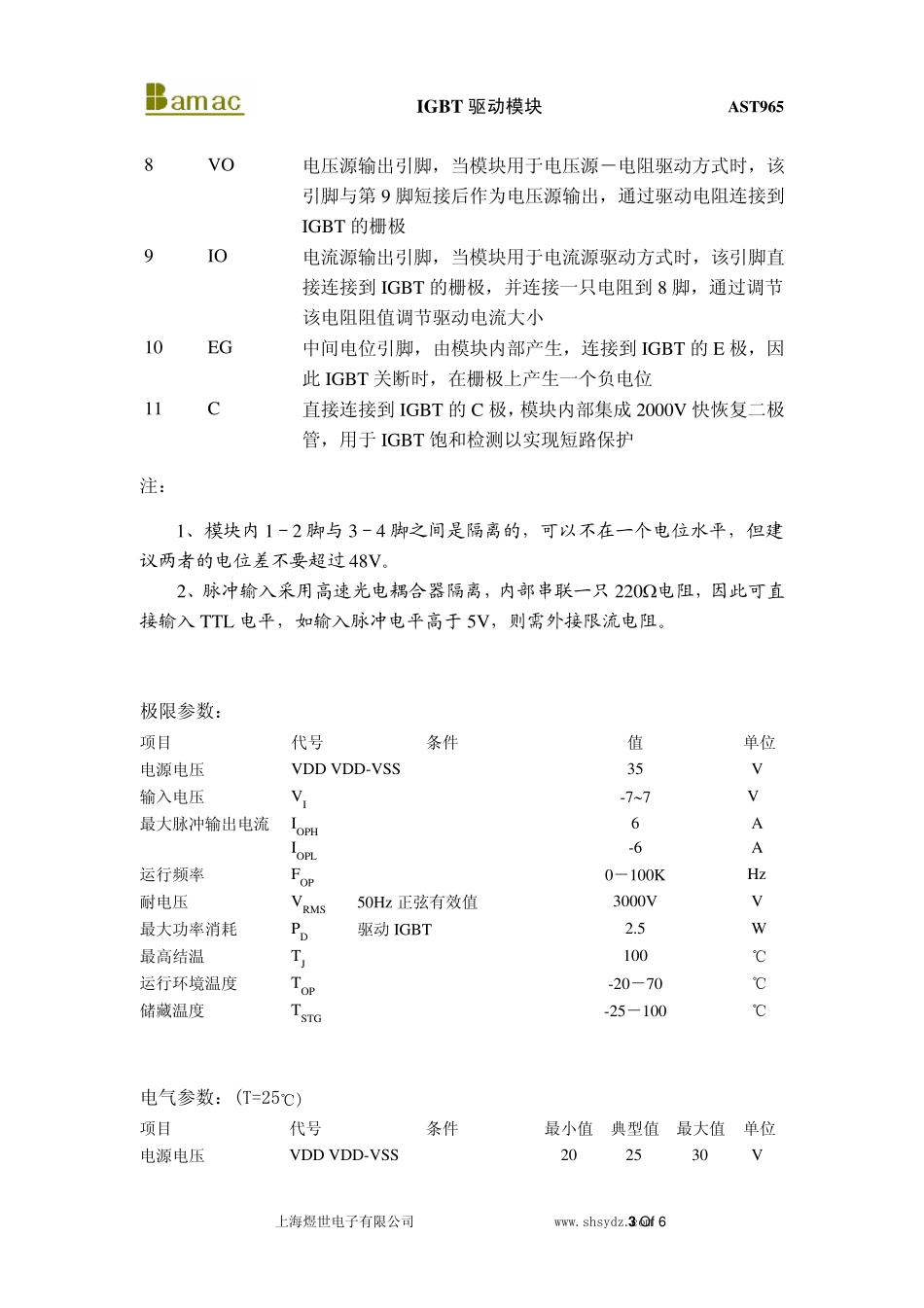

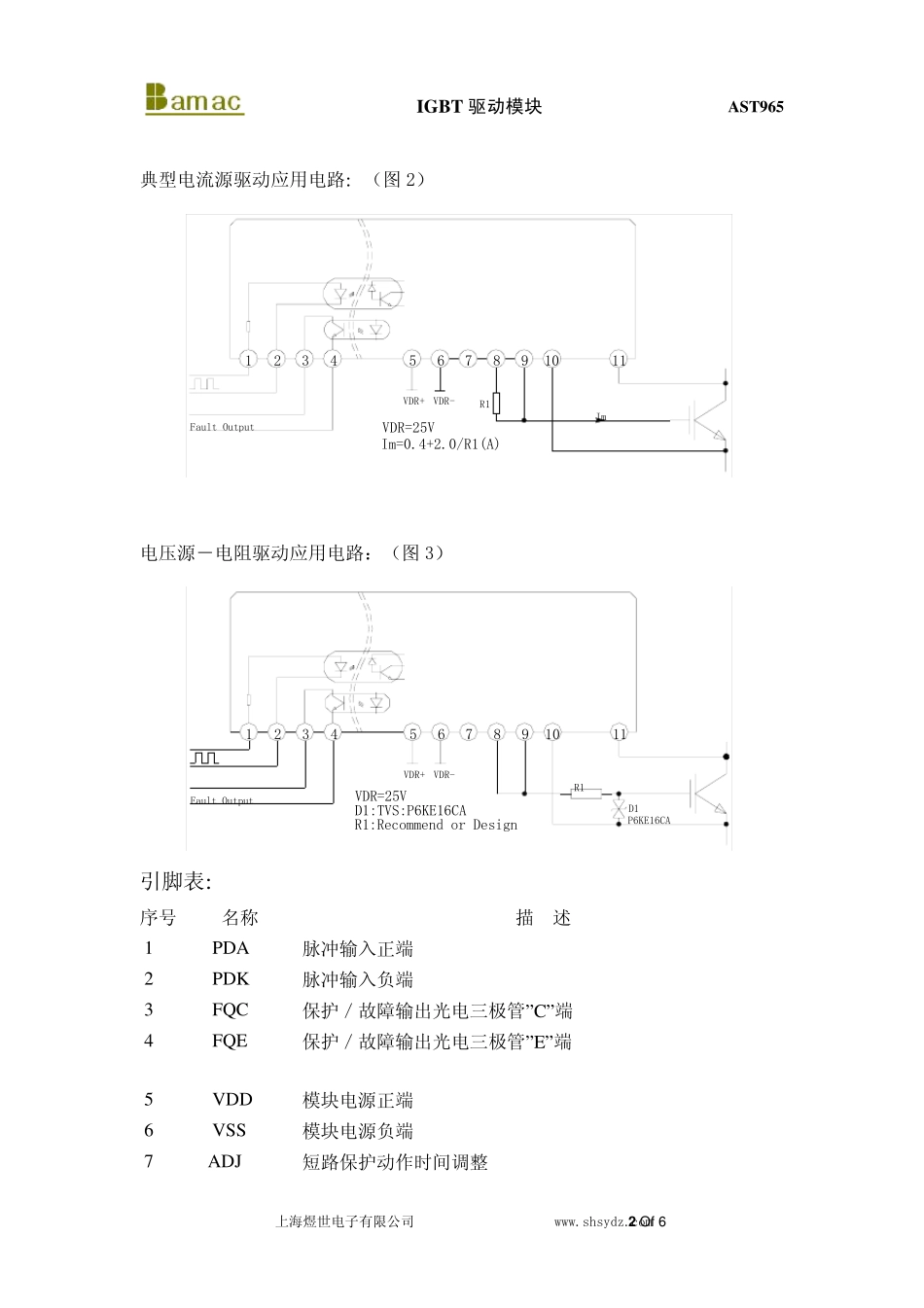

AST965 上海煜世电子有限公司 ｗｗｗ．ｓｈｓｙｄｚ．ｃｏｍ 1 Of 6 IGBT 驱动模块 外围只需一只电阻的 IGBT 驱动模块 AST965－IGBT 驱动模块 适用 600V-1700V,20A-400A 的 IGBT，驱动电流 5A 原理框图：（图 1） 概述：AST965 为N 沟道IGBT 栅极驱动模块，输入与输出之间采用光电耦合以提供所需的电气隔离。模块具有短路、欠压和过压保护功能，所需外围元件极少，对供电电源要求低，易于使用，适应各种不同类型的IGBT驱动。 功能特点：  电流源或电压源－电阻两种驱动方式  单电源供电，内置正负电压发生器以及电压滤波器  驱动正向电压稳压，输入电压波动时不影响驱动正向电压高低  宽的输入电压范围：典型为 20V-30V  内置驱动欠压保护电路  内置驱动过压保护电路（部分型号）  内置短路保护电路，短路保护时软关断IGBT  内置 VCE 检测的快恢复二极管，耐压达 2000V  内置光电耦合器以传输驱动保护／故障信号  内置栅极电压箝位元件，动作速度在 20nS 以下（部分型号）  高集成度，模块尺寸小 Filter CircuitDetectorOver-voltageDetectorAmplifierDiodeReset CircuitTimer AndDetectorShot CircuitFast Recover432111109856Shutdow nVoltage Souce7ReferenceUnder-voltageCurrent/Pow er AmplifierPre-Gate Soft220Ω2000VPositive Voltage Stable AndVin-15V15V AST965 上海煜世电子有限公司 ｗｗｗ．ｓｈｓｙｄｚ．ｃｏｍ 2 Of 6 IGBT 驱动模块 典型电流源驱动应用电路：（图 2） VDR=25VVDR+53421Fault Output91011876R1VDR-ImIm=0.4+2.0/R1(A) 电压源－电阻驱动应用电路：（图 3） 987653421Fault OutputR1:Recommend or DesignD1:TVS:P6KE16CAVDR=25VVDR+VDR-1011P6KE16CAR1D1 引脚表： 序号 名称 描 述 1 PDA 脉冲输入正端 2 PDK 脉冲输入负端 3 FQC 保护／故障输出光电三极管”C”端 4 FQE 保护／故障输出光电三极管”E”端 5 VDD 模块电源正端 6 VSS 模块电源负端 7 ADJ 短路保护动作时间调整 AST965 上海煜世电子有限公司 ｗｗｗ．ｓｈｓｙｄｚ．ｃｏｍ 3 Of 6 IGBT 驱动模块 8 VO 电压源输出引脚，当模块用于电压源－电阻驱动方式时，该引脚与第9 脚短接后作为电压源输出，通过驱动电阻连接到IGBT 的栅极 9 IO 电流源输出引脚，当模块用于电流源驱动方式时，该引脚直接连接...
