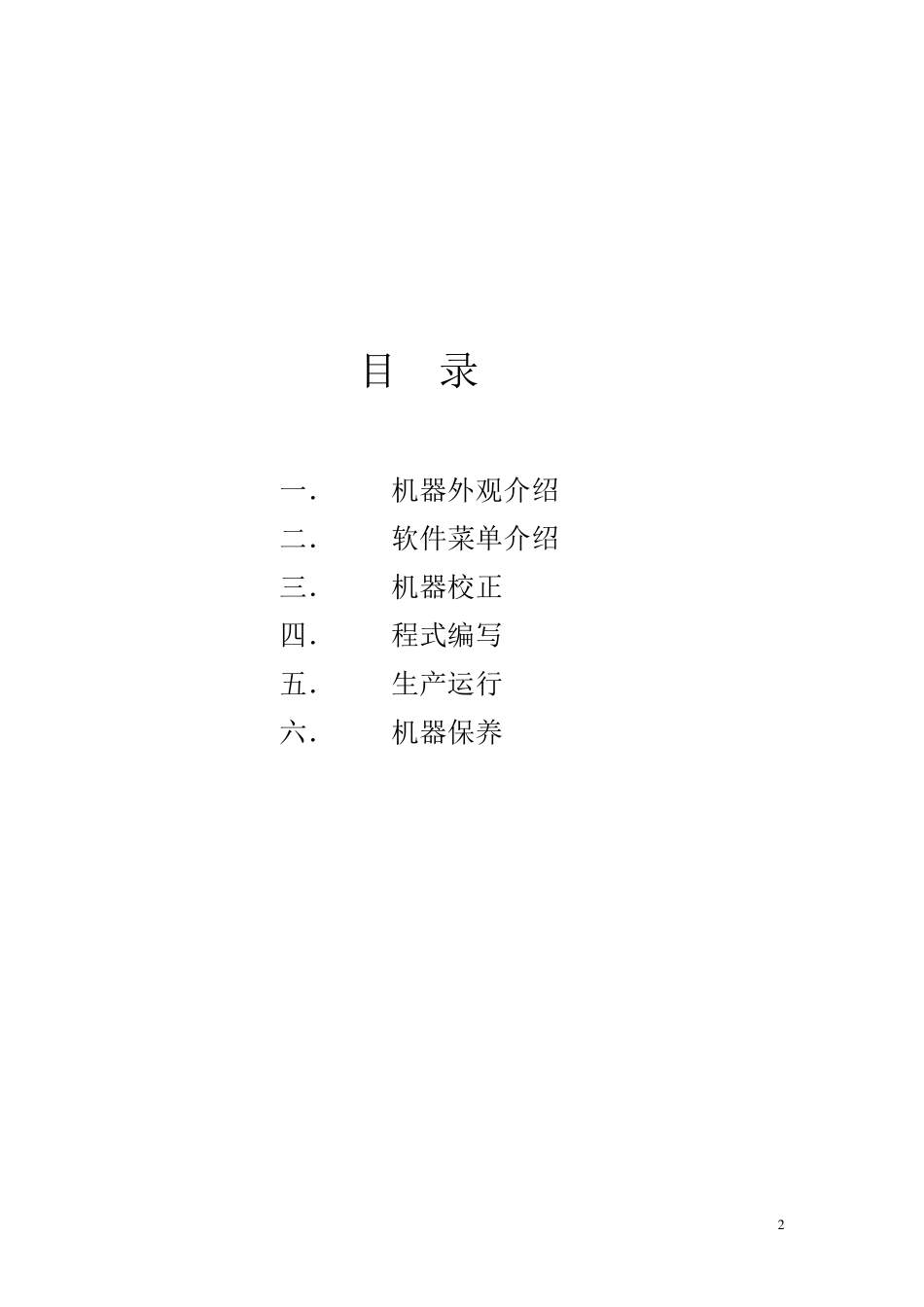

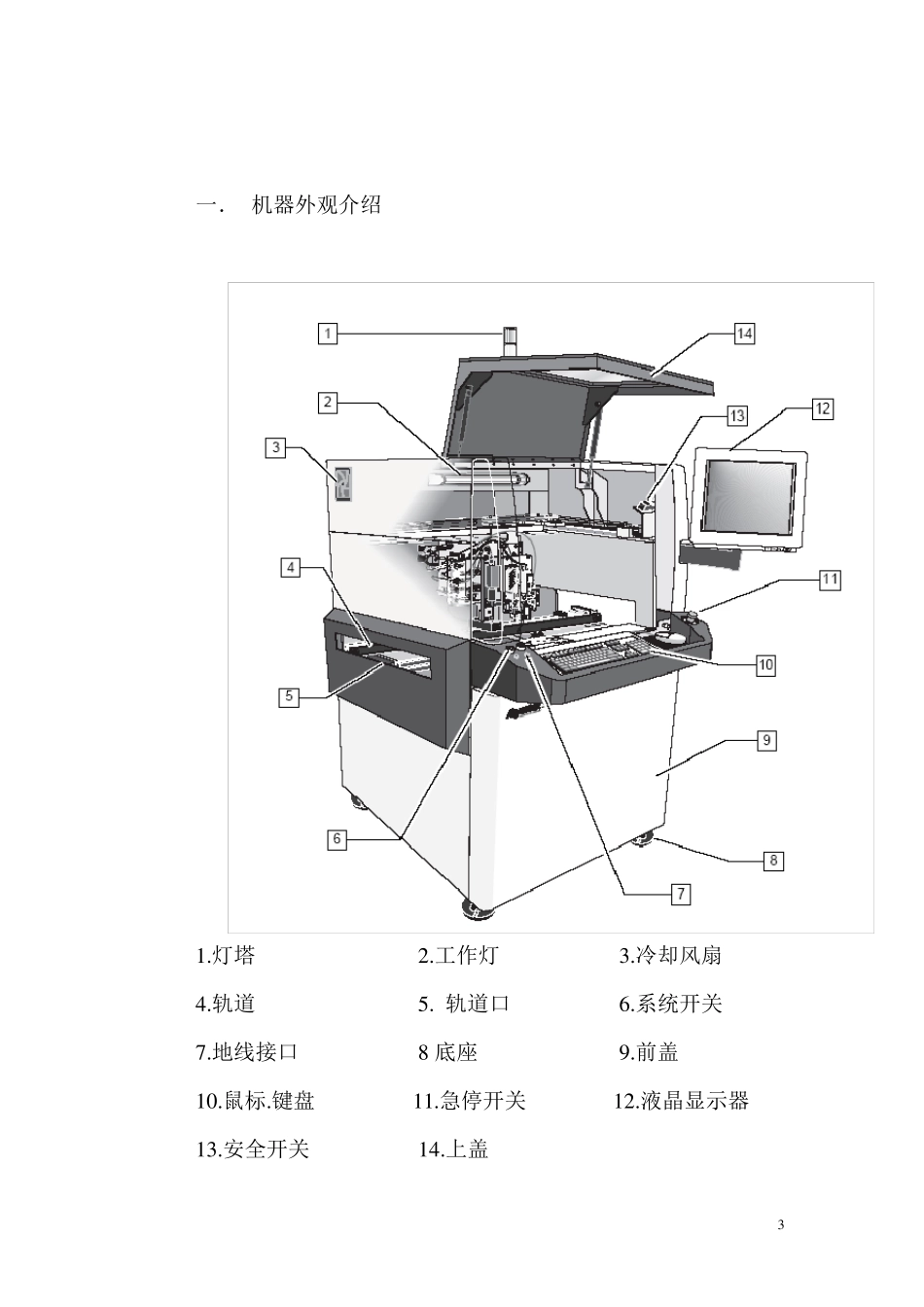

第1页 共40页 S-920 用 户 培 训 手 册 2 目 录 一． 机器外观介绍 二． 软件菜单介绍 三． 机器校正 四． 程式编写 五． 生产运行 六． 机器保养 3 一． 机器外观介绍 1 .灯塔 2 .工作灯 3 .冷却风扇 4 .轨道 5 . 轨道口 6 .系统开关 7 .地线接口 8 底座 9 .前盖 1 0 .鼠标.键盘 1 1 .急停开关 1 2 .液晶显示器 1 3 .安全开关 1 4 .上盖 4 1 .胶水压力调节器1 2 .胶管架 3 .加热及传送控制器 4 .电脑 5 . 加热块风力表 6 .夹板气压调节器 7 . 胶水压力调节器2 8 .点胶阀气压调节器 5 1 .排风口 2 .冷却风扇 3 .主电源接口 4 .后盖 5 .主气压接口 6 .电线安全封盖 7 .急停开关 8 .x y 轴马达安全盖 9 .控制卡安全盖 1 0 .灯塔 6 1.主气压表 2.主开关 3.后盖 4.主电源线 5.SMEMA 连接上线 6.SMEMA 连接下线 7.网络接口 8.主气压调节阀及过滤器 7 1 .胶水压力调节器 2 .胶水压力指示表 3 .点胶阀压力指示表 4 .点胶阀压力调节器 5 .加热块风力流量表 6 .夹板气压调节器 7 . 夹板气压指示表 8 . 加热块气压开关 1 .轨道 2 .针槽 3 .指示灯 4 .校正块 5 .接触感应器 8 上图为点胶头的接线图,装点胶头时请参考此图. 9 二．软体菜单介绍 1 . 当我们打开应用软体时，会进入下面的画面： 自动运行程式菜单 硬件参数设置菜单 编写程式菜单 点胶头移动及轨道调宽 系统测试及诊断 10 2. 点击“Ru n a program”会弹出下面的画面： 调用生产程式 机器校正及参数设置 运行程式 关闭软件 点胶头移动及调宽操作画面 11 返回主菜单 3.点击“Configu ration”会弹出下面的画面： select langu age 软体语言选择 setu p u nits 单位选择 change operation lev el 操作级别选择 machine offsets 机器校正菜单 setu p ru ntime preferences 程式运行参数设置菜单 setu p flu id manger 胶水参数设置 setu p v alv es 点胶阀参数设置 setu p height sensor 高度探测 sensor 参数设置 setu p locations 点胶停止后点胶头停止位置设置 setu p pu rge station pu rge 参数及 位置设置 12 setup scale 称重系统设置 setup vision vision 系统设置 setup workpiece alignment 设置Workpiece setup conveyors 轨道系统...
