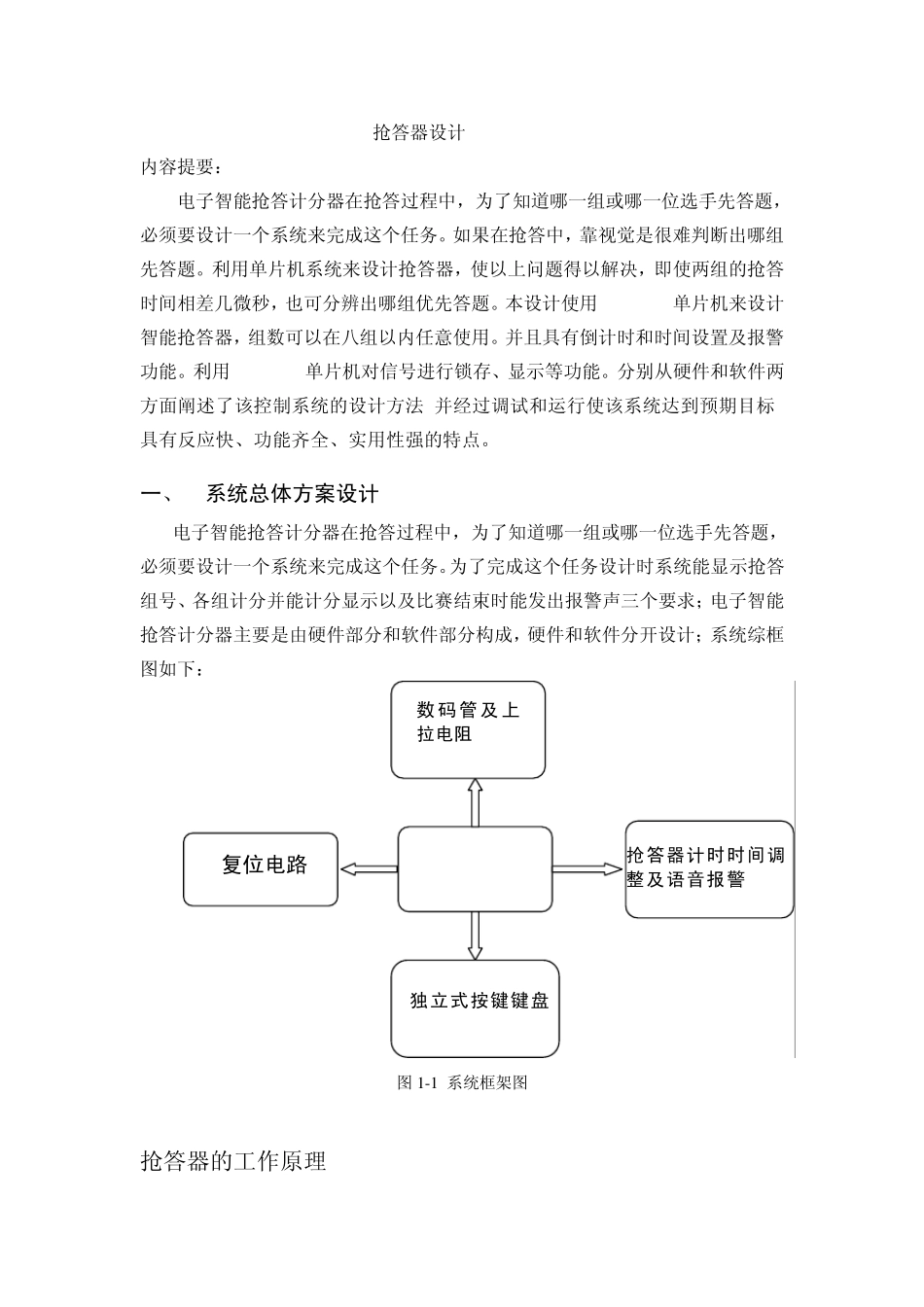

抢答器设计 内容提要： 电子智能抢答计分器在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要设计一个系统来完成这个任务。如果在抢答中，靠视觉是很难判断出哪组先答题。利用单片机系统来设计抢答器，使以上问题得以解决，即使两组的抢答时间相差几微秒，也可分辨出哪组优先答题。本设计使用AT89C51单片机来设计智能抢答器，组数可以在八组以内任意使用。并且具有倒计时和时间设置及报警功能。利用AT89C51单片机对信号进行锁存、显示等功能。分别从硬件和软件两方面阐述了该控制系统的设计方法,并经过调试和运行使该系统达到预期目标,具有反应快、功能齐全、实用性强的特点。 一、 系统总体方案设计 电子智能抢答计分器在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要设计一个系统来完成这个任务。为了完成这个任务设计时系统能显示抢答组号、各组计分并能计分显示以及比赛结束时能发出报警声三个要求；电子智能抢答计分器主要是由硬件部分和软件部分构成，硬件和软件分开设计；系统综框图如下： 图 1 -1 系统框架图 抢答器的工作原理 数码管及上拉电阻 AT89C51 复位电路 抢答器计时时间调整及语音报警 独立式按键键盘 抢答器的工作原理是利用单片机的定时器T0、T1中断完成,其余状态循环调用显示子程序,用4个共阴极 LED数码管来显示，用P0口作为数码管的八个段选，用P2口中的P2.0、P2.1、P2.2、作为 4个数码管其中 3个位选，P1口接 4个按键，提供选手抢答，P3.0-P3.5四个接四个按键，提供开始、结束、答题时间调整、抢答时间调整，加 1、减 1调整之用。 抢答功能： 通过四路按键配合程序来实现抢答功能。当主持人按下抢答键开始抢答后，此时任一路按下按钮均闭锁其它各路，由程序对键盘译码并显示最先按下抢答键的路数及其当前时间。 抢答限时： 主持人按下抢答键后，设置 5秒为抢答时间(此时间可在 1-99秒之间修改)。若 5秒内无人抢答，倒计时为 0时发出报警，说明该抢答题目作废。此时闭锁所有抢答按键，只有当主持人再次按下抢答键开始下一次抢答方可抢答。 答题限时： 当选手按下按钮时，启动倒计时(此倒计时时间可在 1～99秒之间修改)，倒计时为 0时发出报警，说明答题时间到。 二、 系统硬件设计 1、控制系统及所需元件 芯片的选择 抢答器电路的核心是89C51单片机，其内部带有4KB的FLASH ROM，无需外扩程序存储器；抢答器没有大量的运算和暂存数据现有的128B篇内RAM已经能满足容量...
