ATX12V电源设计指南

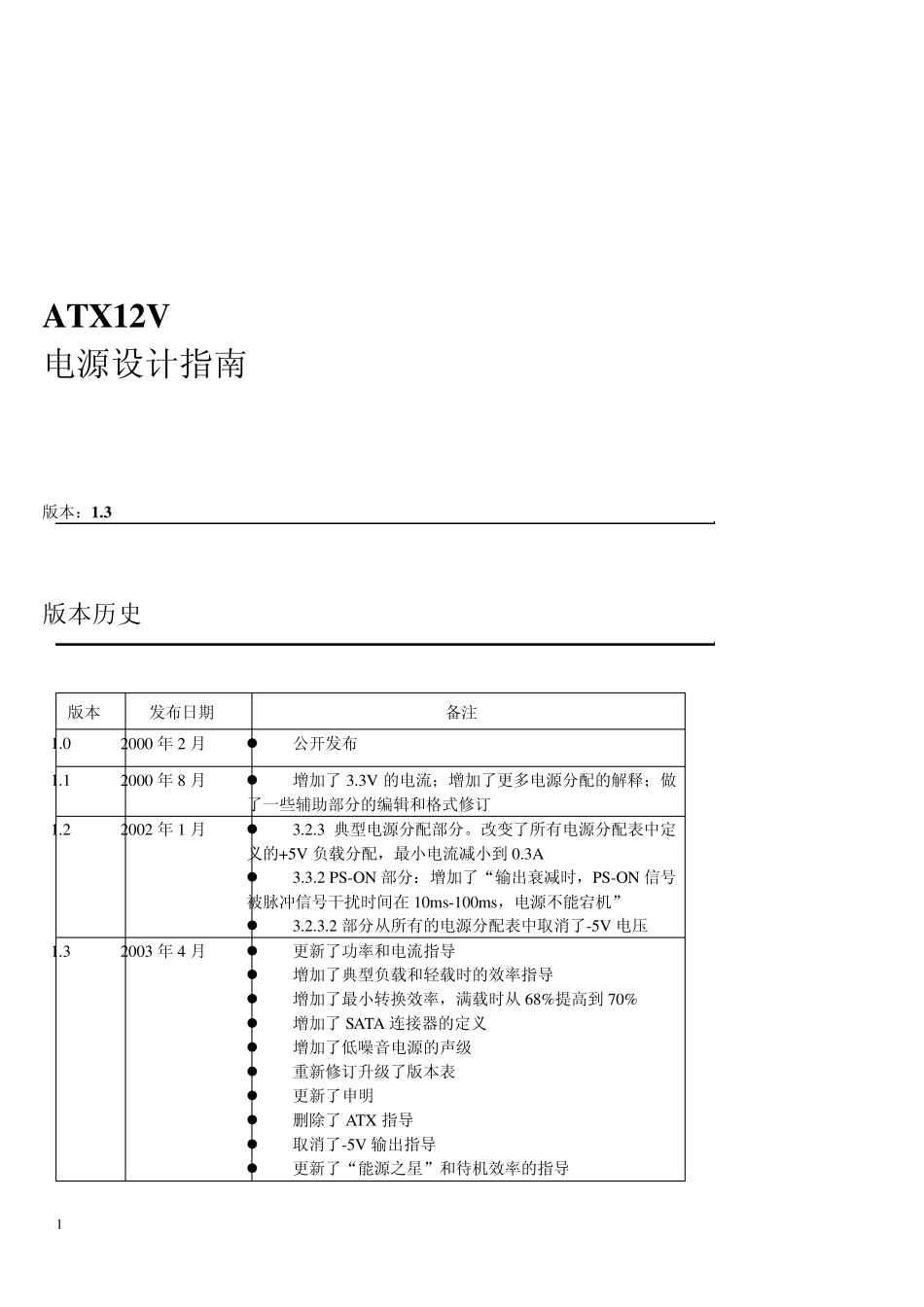

1 ATX12V 电源设计指南 版本：1.3 版本历史 版本 发布日期 备注 1.0 2000 年2 月  公开发布 1.1 2000 年8 月  增加了3.3V 的电流；增加了更多电源分配的解释；做了一些辅助部分的编辑和格式修订 1.2 2002 年1 月  3.2.3 典型电源分配部分。改变了所有电源分配表中定义的+5V 负载分配，最小电流减小到0.3A  3.3.2 PS-ON 部分：增加了“输出衰减时，PS-ON 信号被脉冲信号干扰时间在 10ms-100ms，电源不能宕机”  3.2.3.2 部分从所有的电源分配表中取消了-5V 电压 1.3 2003 年4 月  更新了功率和电流指导  增加了典型负载和轻载时的效率指导  增加了最小转换效率，满载时从 68%提高到70%  增加了SATA 连接器的定义  增加了低噪音电源的声级  重新修订升级了版本表  更新了申明  删除了ATX 指导  取消了-5V 输出指导  更新了“能源之星”和待机效率的指导 2 目录 1、简介 2、可用文档 3、电气 3.1 交流输入 3.2 直流输出 3.3 时序 3.4 输出保护 4、机械 4.1 标签/标识 4.2 物理尺寸 4.3 气流/风扇 4.5 AC 连接器 4.6 DC 连接器 5、环境 5.1 温度 5.2 震动 5.3 湿度 5.4 高度 5.5 机械冲击 5.6 随机震动 5.7 声学 6、电磁兼容性 6.1 辐射 6.2 抗扰性 6.3 输入先行电流谐波和线性闪变 6.4 对地磁漏 7、可用性 8、安全 8.1 北美 8.2 国际 8.3 禁止物质 3 1、 介绍 1.1 适用范围 这份文档对符合《ATX2.03 主板和机箱规范》的家用电源提供设计建议和参考规范。文档包括了在 ATX 规范中没有清晰地说明的细节的辅助信息，比如电源的物理尺寸、散热需求、连接器配置、相关电气和信号时序规范。 这份文档仅仅是提供便利，而没有打算取代用户的独立设计和有效活动。并没有暗示所有的 ATX12V 电源都必须完全符合文档的内容。在此，设计的具体描述不可能支持所有可能的系统配置。系统电源需求大量依赖于各种应用因素（比如桌面电脑、工作站或者服务器），使用环境（如温度、线形电压）以及主板需要。 1.2 ATX12V 与 ATX 电源的比较 这部分简要地说明了这份文档目前定义的 ATX 电源主要的变化。即通过 12V 电压调整器为 CPU 供电，而不再由主电源的 5V 提供。 12.1 版本 1.3 的主要变化 增加了+12V 的输出能力。使用+12V 的系统组件的功耗不断增加。ATX12V 电源设...
