Autiumdesigner的一些经验VIP专享

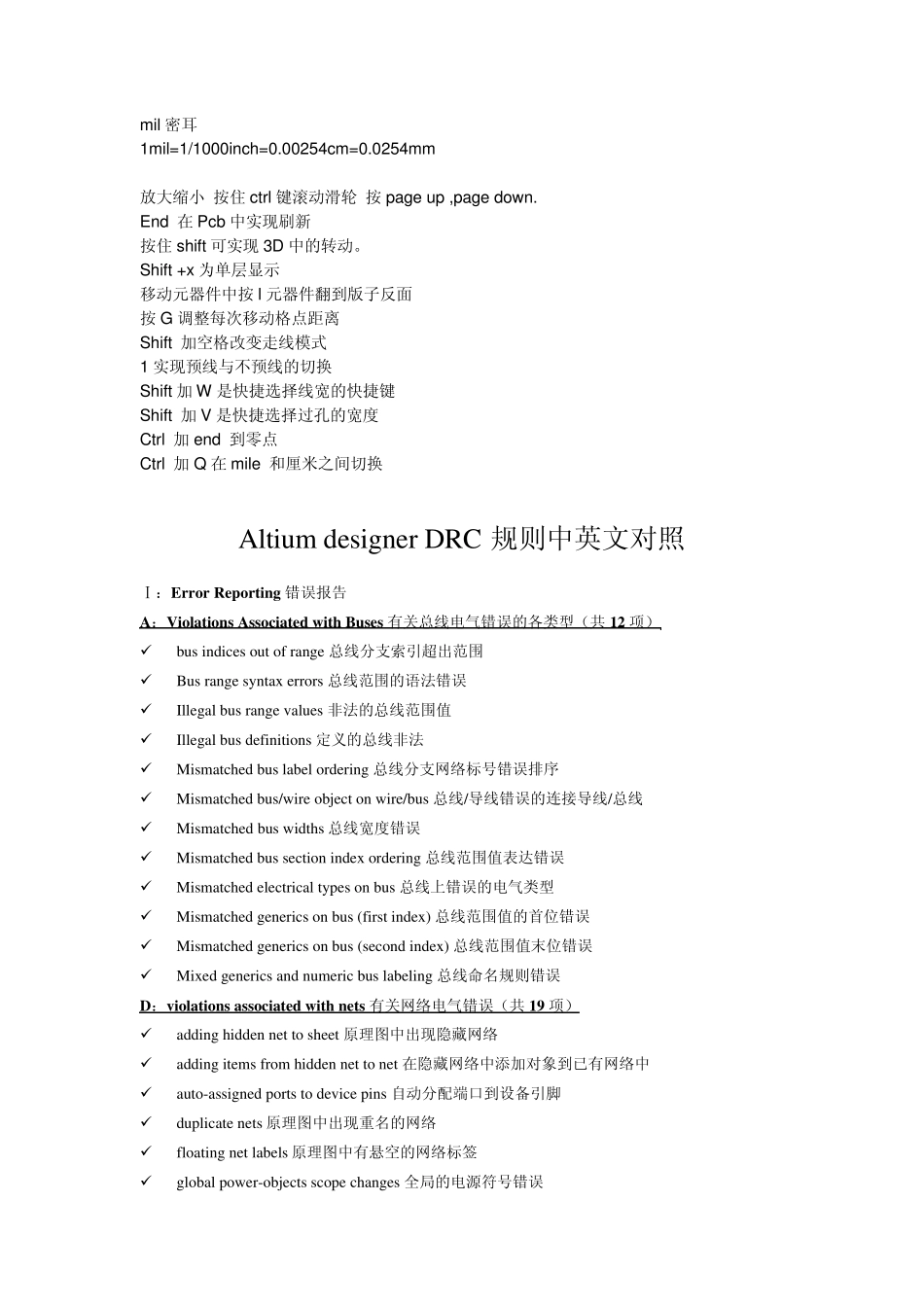

mil 密耳 1mil=1/1000inch=0.00254cm=0.0254mm 放大缩小 按住ctrl 键滚动滑轮 按page up ,page down. End 在Pcb 中实现刷新 按住shift 可实现3D 中的转动。 Shift +x为单层显示 移动元器件中按l 元器件翻到版子反面 按G 调整每次移动格点距离 Shift 加空格改变走线模式 1 实现预线与不预线的切换 Shift 加W 是快捷选择线宽的快捷键 Shift 加V 是快捷选择过孔的宽度 Ctrl 加end 到零点 Ctrl 加Q 在mile 和厘米之间切换 Altium designer DRC 规则中英文对照 Ⅰ：Error Reporting 错误报告 A：Violations Associated w ith Buses 有关总线电气错误的各类型（共 12 项）  bus indices out of range 总线分支索引超出范围  Bus range syntax errors 总线范围的语法错误  Illegal bus range values 非法的总线范围值  Illegal bus definitions 定义的总线非法  Mismatched bus label ordering 总线分支网络标号错误排序  Mismatched bus/wire object on wire/bus 总线/导线错误的连接导线/总线  Mismatched bus widths 总线宽度错误  Mismatched bus section index ordering 总线范围值表达错误  Mismatched electrical types on bus 总线上错误的电气类型  Mismatched generics on bus (first index) 总线范围值的首位错误  Mismatched generics on bus (second index) 总线范围值末位错误  Mixed generics and numeric bus labeling 总线命名规则错误 D：violations associated w ith nets 有关网络电气错误（共 19 项）  adding hidden net to sheet 原理图中出现隐藏网络  adding items from hidden net to net 在隐藏网络中添加对象到已有网络中  auto-assigned ports to device pins 自动分配端口到设备引脚  duplicate nets 原理图中出现重名的网络  floating net labels 原理图中有悬空的网络标签  global power-objects scope changes 全局的电源符号错误  net parameters with no name 网络属性中缺少名称  net parameters with no value 网络属性中缺少赋值  nets containing floating input pins 网络包括悬空的输入引脚  nets with multiple names 同一个网络被附加多个网...
