AutoCAD绘图经典练习

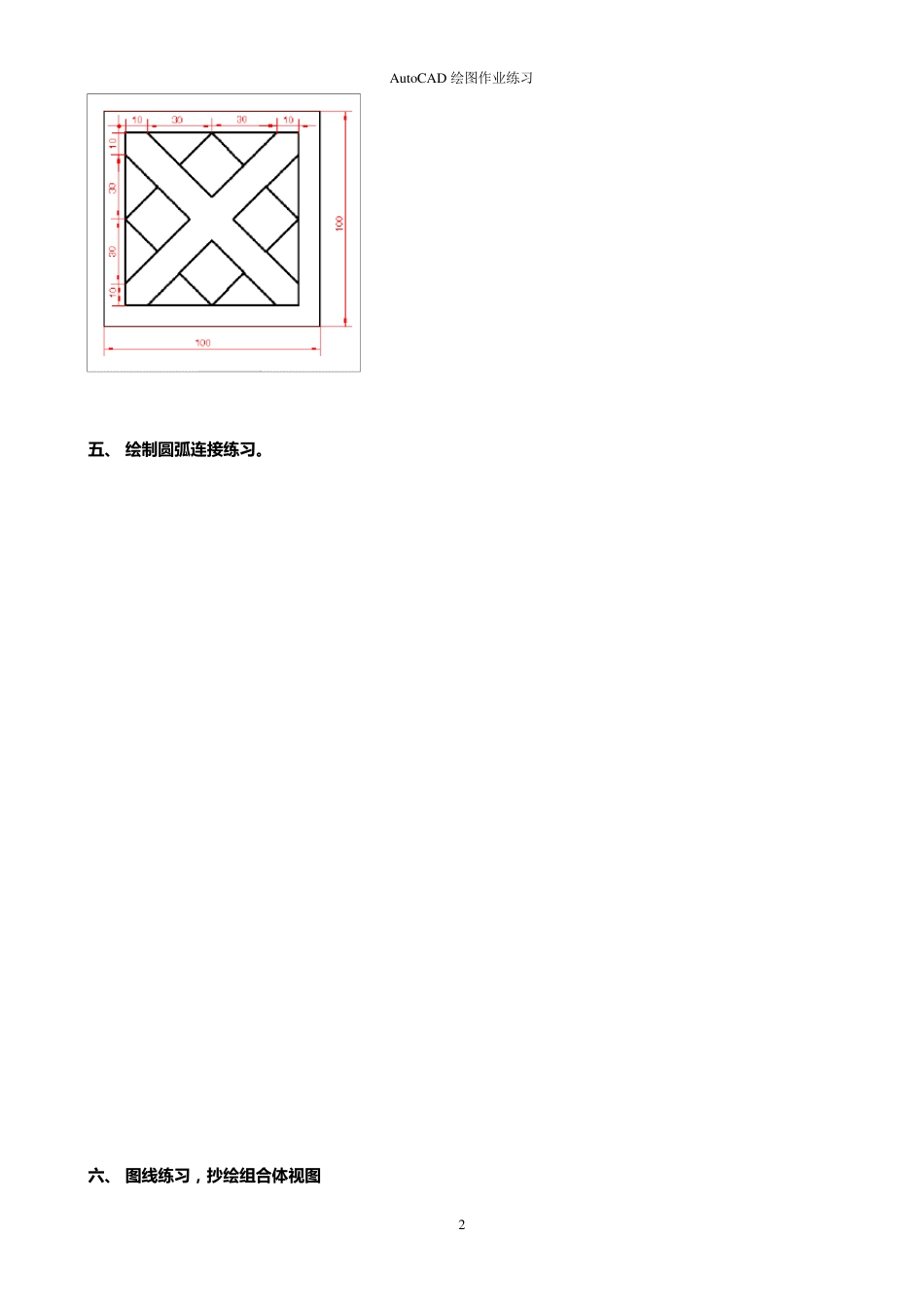

Au toCAD 绘图作业练习 1 一 、 图 形 文 件 操 作 练 习 ： 1、建 立 一 个 新 的 图 形 文 件 ， 并 将 此 文 件 存 为 “用户名.dwg”。 设置绘图环境：单位使用十进制； 图幅为 595*420。 2、在上一 步骤的 基础上建 立 一 个 新 的 样板文 件 ， 并 将 此 文 件 存 为 “A2.dwt”。 3、在用户盘上创用户自己的 文 件 夹， 同时将 “用户名.dwg”和“A2.dwt”二文 件 存 入该文 件 夹内。 二、用直线命令绘制几何图 形 练 习 ： 三、 根据轴测图 所给的 尺寸， 画出其立 体的 三视图 。 四、 按标注的 尺寸画出其平面图 形 。 Au toCAD 绘图作业练习 2 五 、 绘制圆弧连接练习。 六、 图线练习，抄绘组合体视图 Au toCAD 绘图作业练习 3 七 、图形编辑命令的使用练习 1、 利 用offset命 令 完 成 以 下 图 形 ： 2 、 用 倒 角 和 圆 角 作 图 3、利用阵列作图： Au toCAD 绘图作业练习 4 （ 备 注 ： 图 形 总 长 、宽均为 110，每等分尺寸 10） 4、 利用齐命令作图 Au toCAD 绘图作业练习 5 5、利用缩放命令作图 6、利用旋转命令作图 7、利用复制及拉伸命令作图 8、利用复制及镜像命令作图 Au toCAD 绘图作业练习 6 5、 书写汉字和特殊符号 1、创建单行文字：字体（黑体）、字高（3.5）、  4-φ10  30-M8 孔均布  支板与基座焊接倾角为45°±0.5°  支板孔间距 800 2、创建多行文字：字体（黑体、宋体）、字高（5、3.5） 1）、字体（黑体、宋体）、字高（5、3.5）  技术要求  1、牵引纲丝绳的起重量 20t，起重速度 30m/min.  2、支撑滑轮的间距是 1800mm。  3、制动器型号为YWZ 300800。 2）、字体（宋体、Tx t.shx ）、字高（7）  1、主梁在制造完毕后，应按二次抛物线：y =f(x )=4(L-x )x /L 2 。  2、钢板厚度δ≥6mm。  3、隔板根部切角为20Х20。  4、轴承孔间距 1807030。。。  回转角度≈28.6°。  回转直径φ800。 3、按标题栏格式要求填写汉字（字体（仿宋体）、字高（5）） 4、在表格中填写文字： 1）、单行文字：字体（仿宋体）、字高（3.5） 2）、多行文字：字体（楷体）、字高（4、3） 6、 图块操作及属性练习 a) 建立图所示的结构要素图块，设置各图块的插入点为（1）、...
