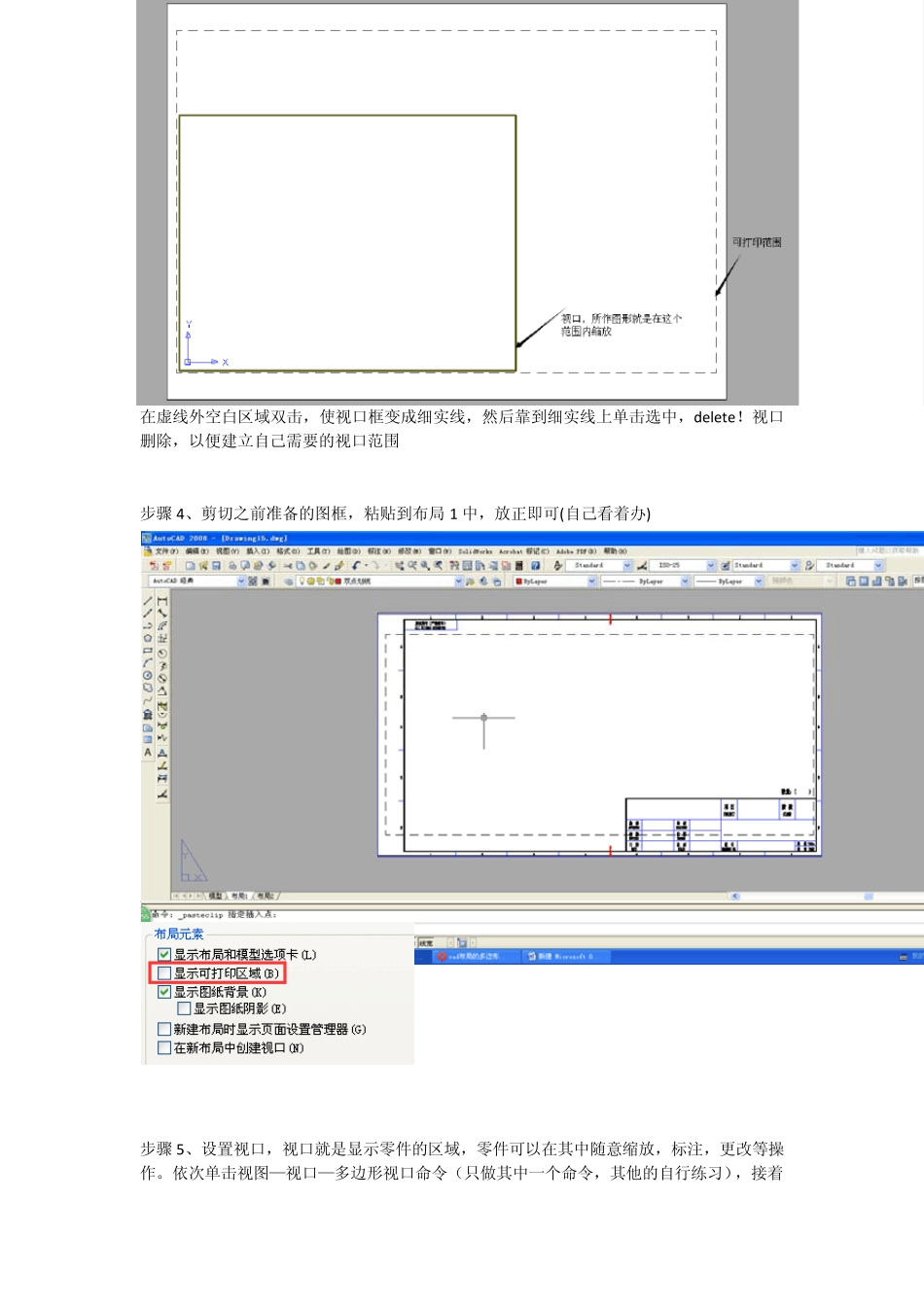

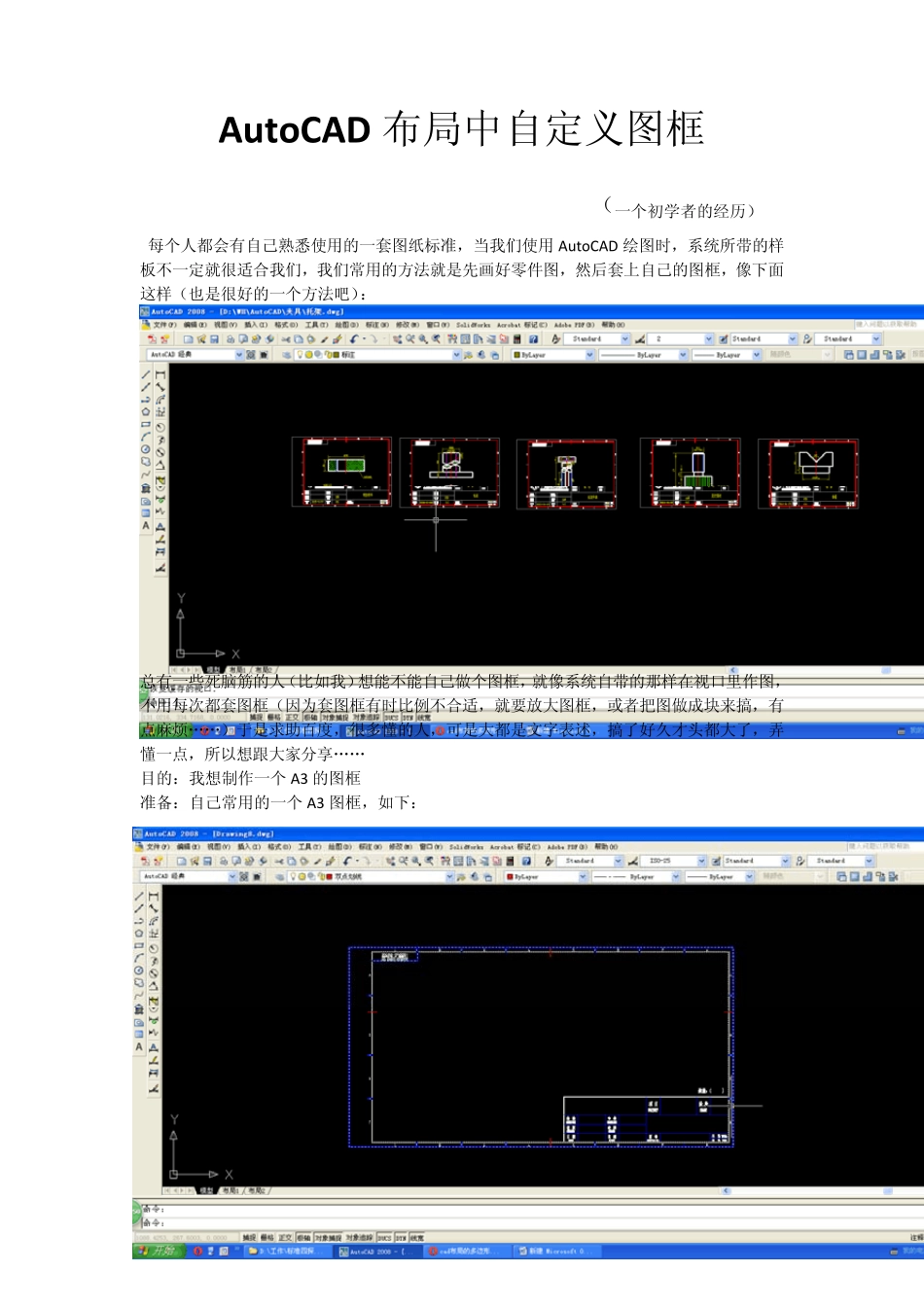

Au toCAD 布局中自定义图框 （一个初学者的经历） 每个人都会有自己熟悉使用的一套图纸标准，当我们使用Au toCAD 绘图时，系统所带的样板不一定就很适合我们，我们常用的方法就是先画好零件图，然后套上自己的图框，像下面这样（也是很好的一个方法吧）： 总有一些死脑筋的人（比如我）想能不能自己做个图框，就像系统自带的那样在视口里作图，不用每次都套图框（因为套图框有时比例不合适，就要放大图框，或者把图做成块来搞，有点麻烦……）于是求助百度，很多懂的人，可是大都是文字表述，搞了好久才头都大了，弄懂一点，所以想跟大家分享…… 目的：我想制作一个A3 的图框 准备：自己常用的一个A3 图框，如下： 步骤1、准备一个自己常用的图框（我的是A3）（如果没有提前准备的图框，也可以在新的空白文件中的模板中自己绘制一个图框 步骤2、新建一个空白文件 步骤3、切换到布局1，依次点击文件—页面设置管理器—修改，打开页面设置对话框，更改图纸尺寸，选择 A3 的， 点击确定，然后关闭页面设置对话框返回到布局1 在虚线外空白区域双击，使视口框变成细实线，然后靠到细实线上单击选中，delete
视口删除，以便建立自己需要的视口范围 步骤4、剪切之前准备的图框，粘贴到布局1 中，放正即可(自己看着办) 注：如果觉得图中虚线看着不舒服如果觉得虚线看着不舒服：依次单击工具—选项—显示，在布局元素中去掉显示可打印区域即可 步骤5、设置视口，视口就是显示零件的区域，零件可以在其中随意缩放，标注，更改等操作
依次单击视图—视口—多边形视口命令（只做其中一个命令，其他的自行练习），接着 鼠标就可以绘制封闭的多边形视口了，如红色点划线范围所示（此状态已是双击红线内空白区域后的效果，即视口处于激活时的状态，当双击红线外区域后，红线变成细线，视口未激活） 步骤6、切换到模型中，随意画一五角星（可在布局 1 的红色框能绘
