AutodeskRevit2014教程第8章屋顶与天花板

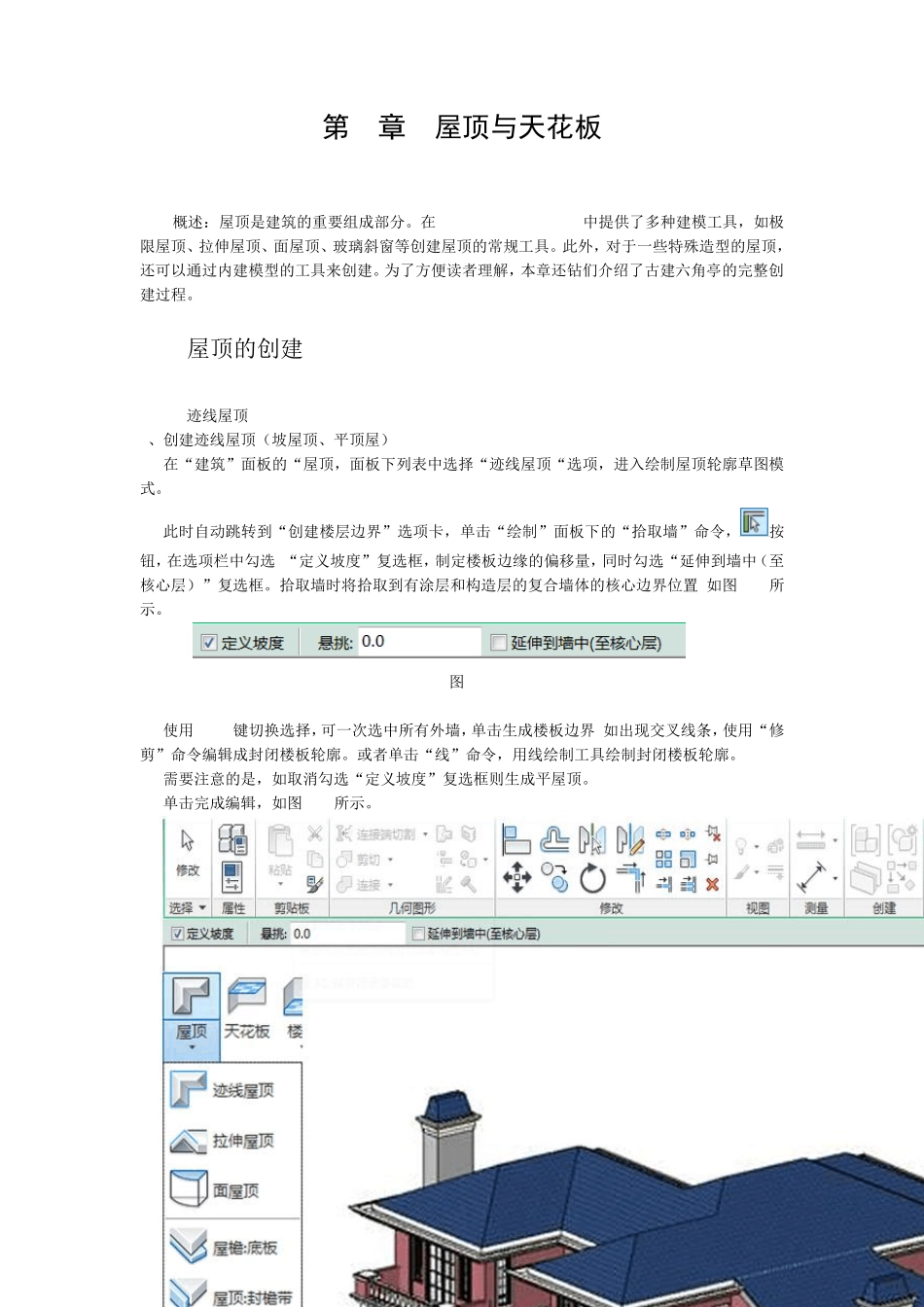

AutodeskRevit2014教程第8章屋顶与天花板_第1页
1/27

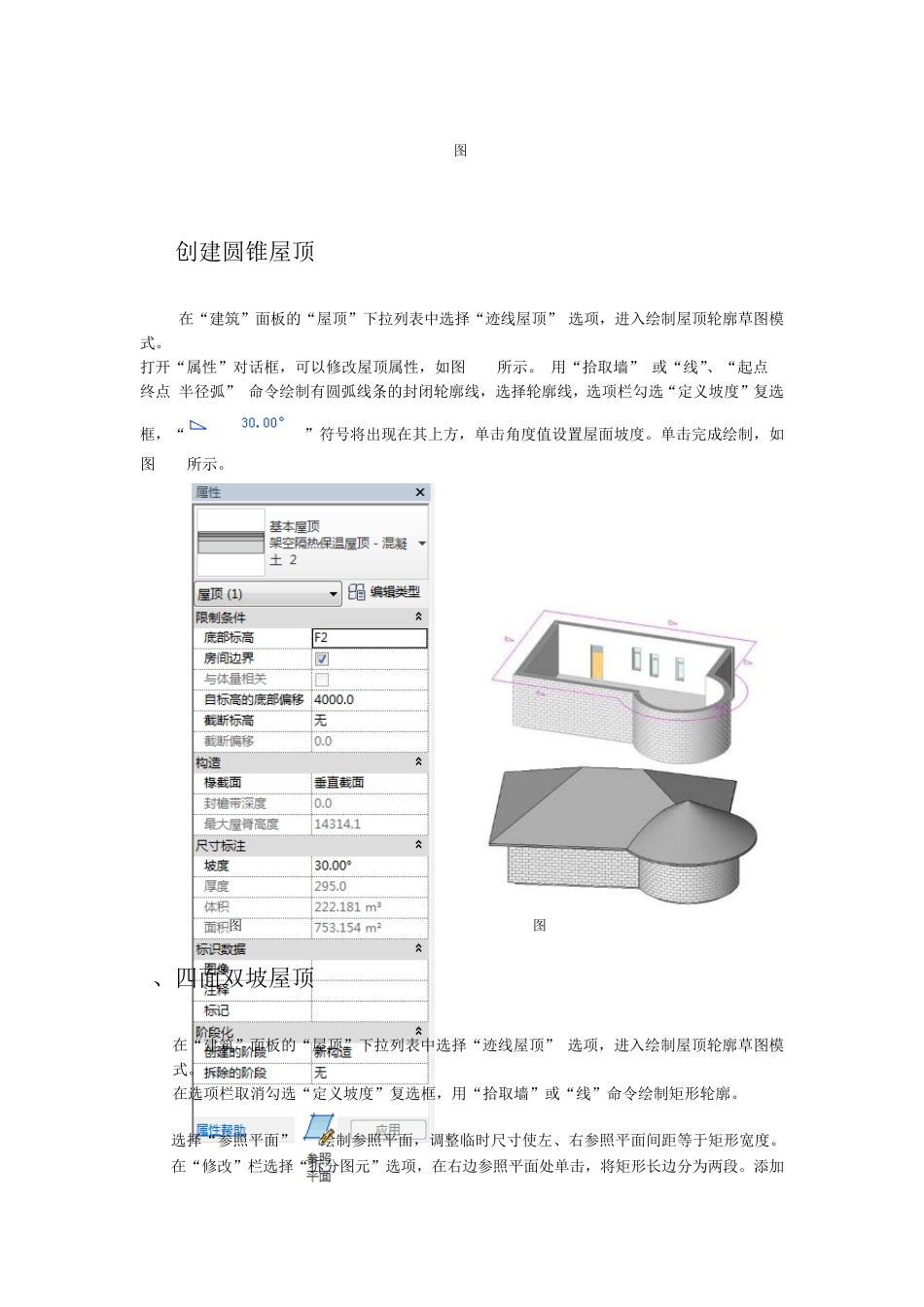

AutodeskRevit2014教程第8章屋顶与天花板_第2页
2/27

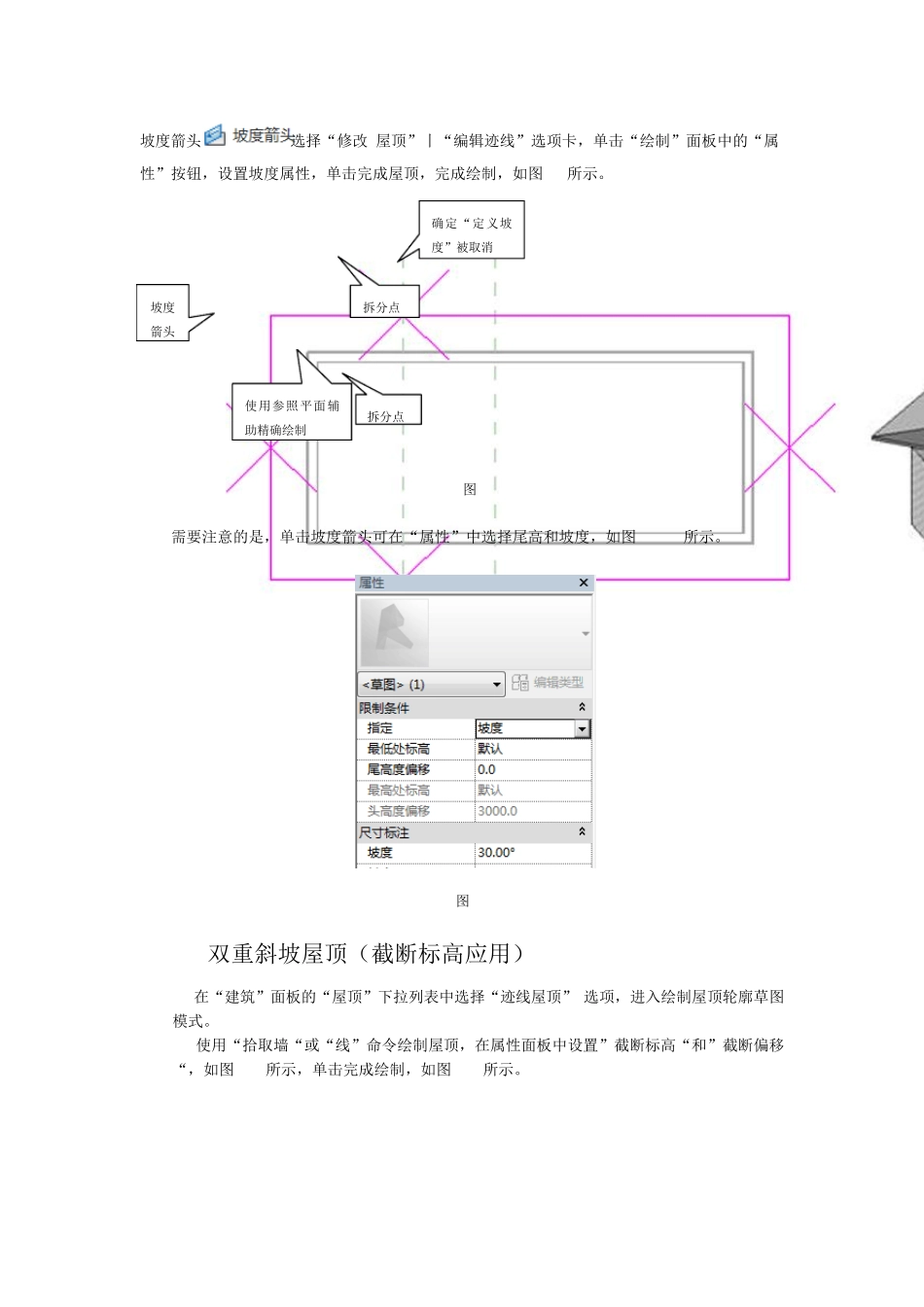

AutodeskRevit2014教程第8章屋顶与天花板_第3页
3/27
第8章 屋顶与天花板 概述:屋顶是建筑的重要组成部分。在Revit Architecture中提供了多种建模工具,如极限屋顶、拉伸屋顶、面屋顶、玻璃斜窗等创建屋顶的常规工具。此外,对于一些特殊造型的屋顶,还可以通过内建模型的工具来创建。为了方便读者理解,本章还钻们介绍了古建六角亭的完整创建过程。 8.1 屋顶的创建 8.1.1 迹线屋顶 1、创建迹线屋顶(坡屋顶、平顶屋) 在“建筑”面板的“屋顶,面板下列表中选择“迹线屋顶“选项,进入绘制屋顶轮廓草图模式。 此时自动跳转到“创建楼层边界”选项卡,单击“绘制”面板下的“拾取墙”命令,按钮,在选项栏中勾选 “定义坡度”复选框,制定楼板边缘的偏移量,同时勾选“延伸到墙中(至核心层)”复选框。拾取墙时将拾取到有涂层和构造层的复合墙体的核心边界位置,如图 8-1所示。 图 8-1 使用 Tab 键切换选择,可一次选中所有外墙,单击生成楼板边界,如出现交叉线条,使用“修剪”命令编辑成封闭楼板轮廓。或者单击“线”命令,用线绘制工具绘制封闭楼板轮廓。 需要注意的是,如取消勾选“定义坡度”复选框则生成平屋顶。 单击完成编辑,如图 8-2所示。 图8-2 2. 创建圆锥屋顶 在“建筑”面板的“屋顶”下拉列表中选择“迹线屋顶” 选项,进入绘制屋顶轮廓草图模式。 打开“属性”对话框,可以修改屋顶属性,如图8-3所示。 用“拾取墙” 或“线”、“起点-终点-半径弧” 命令绘制有圆弧线条的封闭轮廓线,选择轮廓线,选项栏勾选“定义坡度”复选框,“”符号将出现在其上方,单击角度值设置屋面坡度。单击完成绘制,如图8-4所示。 图8-3 图8-4 3、四面双坡屋顶 在“建筑”面板的“屋顶”下拉列表中选择“迹线屋顶” 选项,进入绘制屋顶轮廓草图模式。 在选项栏取消勾选“定义坡度”复选框,用“拾取墙”或“线”命令绘制矩形轮廓。 选择“参照平面”绘制参照平面,调整临时尺寸使左、右参照平面间距等于矩形宽度。 在“修改”栏选择“拆分图元”选项,在右边参照平面处单击,将矩形长边分为两段。添加 坡度箭头选择“修改 屋顶”丨“编辑迹线”选项卡,单击“绘制”面板中的“属性”按钮,设置坡度属性,单击完成屋顶,完成绘制,如图8-5所示。 图 8-5 需要注意的是,单击坡度箭头可在“属性”中选择尾高和坡度,如图 8-5-1所示。 图 8-5-1 4.双重斜坡屋顶(截断标高应用) 在“建筑”面板的“屋顶”下拉列表中选择“迹线屋顶” 选项,进入绘制屋顶轮...
