Auto_CAD2007教程

Auto_CAD2007教程_第1页
1/101
Auto_CAD2007教程_第2页
2/101
Auto_CAD2007教程_第3页
3/101

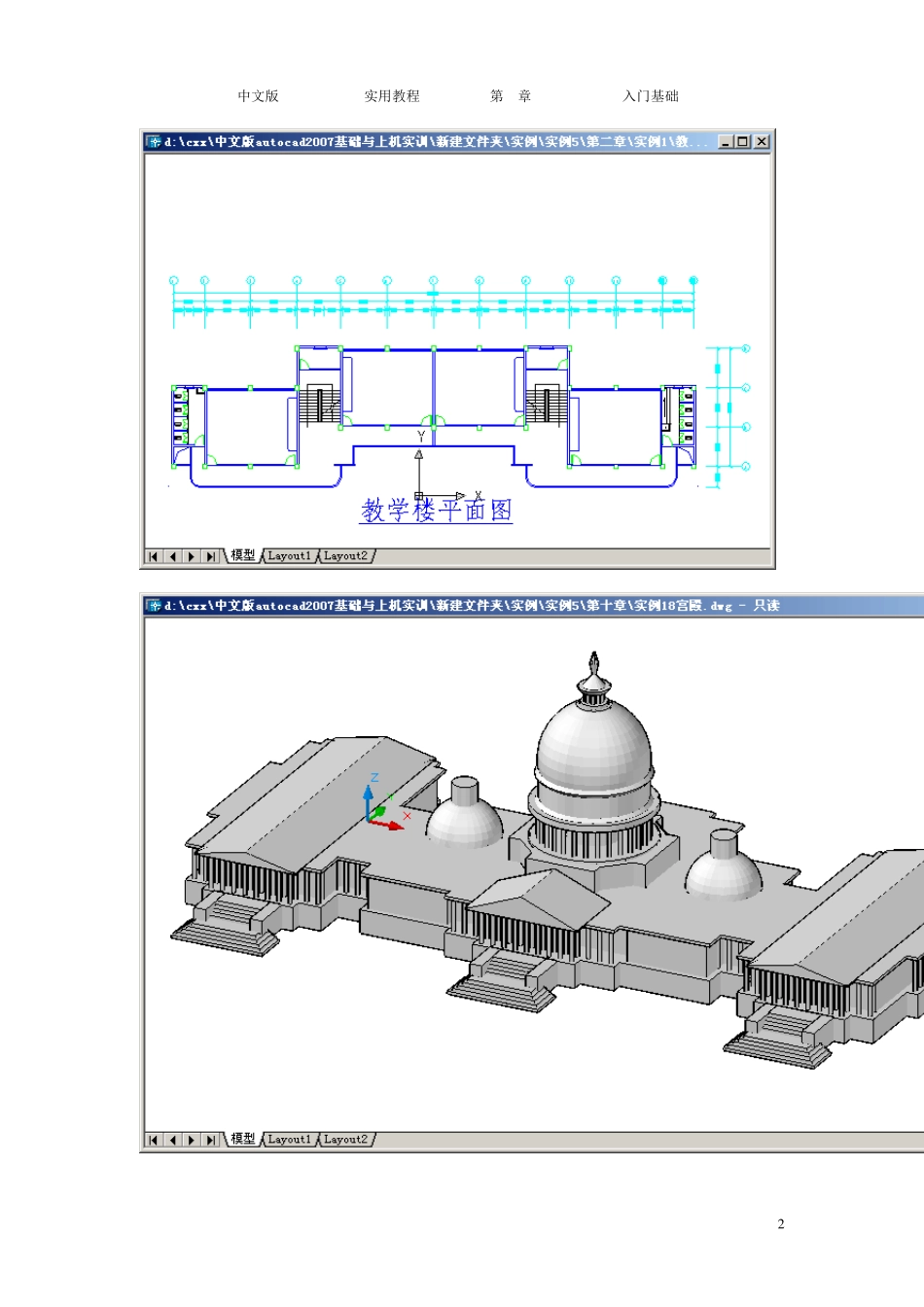

中文版AutoCAD 2007实用教程 第 1章 AutoCAD 2007入门基础 1 第 01章AutoCAD 2007入门基础 Au toCAD是由美国Au todesk公司开发的通用计算机辅助设计(Compu ter Aided Design,CAD)软件,具有易于掌握、使用方便、体系结构开放等优点,能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸,目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。 Au toCAD 2007是Au toCAD系列软件的最新版本,与Au toCAD先前的版本相比,它在性能和功能方面都有较大的增强,同时保证与低版本完全兼容。 1.1 教学目标 通过本章的学习,读者应掌握Au toCAD 2007的基本功能;经典界面组成;图形文件的创建、打开和保存方法;Au toCAD参数选项、图形单位、绘图图限的设置方法以及命令与系统变量的使用方法。 1.2教学重点与难点 Au toCAD 2007的基本功能 图形文件的创建、打开和保存方法Au toCAD参数选项、图形单位、绘图图限的设置方法命令与系统变量的使用方法 本章知识点Au toCAD的基本功能Au toCAD 2007的经典界面组成图形文件管理使用命令与系统变量 设置参数选项 设置图形单位 设置绘图图限 1.2.1 Au toCAD的基本功能 Au toCAD自1982年问世以来,已经经历了十余次升级,其每一次升级,在功能上都得到了逐步增强,且日趋完善。也正因为Au toCAD具有强大的辅助绘图功能,因此,它已成为工程设计领域中应用最为广泛的计算机辅助绘图与设计软件之一。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形 1、绘制与编辑图形 Au toCAD的― 绘图‖ 菜单中包含有丰富的绘图命令,使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形,也可以将绘制的图形转换为面域,对其进行填充。如果再借助于― 修改‖ 菜单中的修改命令,便可以绘制出各种各样的二维图形。 对于一些二维图形,通过拉伸、设置标高和厚度等操作就可以轻松地转换为三维图形。使用― 绘图‖|― 建模‖ 命令中的子命令,用户可以很方便地绘制圆柱体、球体、长方体等基本实体以及三维网格、旋转网格等曲面模型。同样再结合― 修改‖ 菜单中的相关命令,还可以绘制出各种各样的复杂三维图形。 2、标注图形尺寸 尺寸标注是向图形中添加测量注释的过程,是整个绘图过程中不可缺少的一步。Au toCAD的― 标注‖ 菜单中包含了一套完整的尺...
