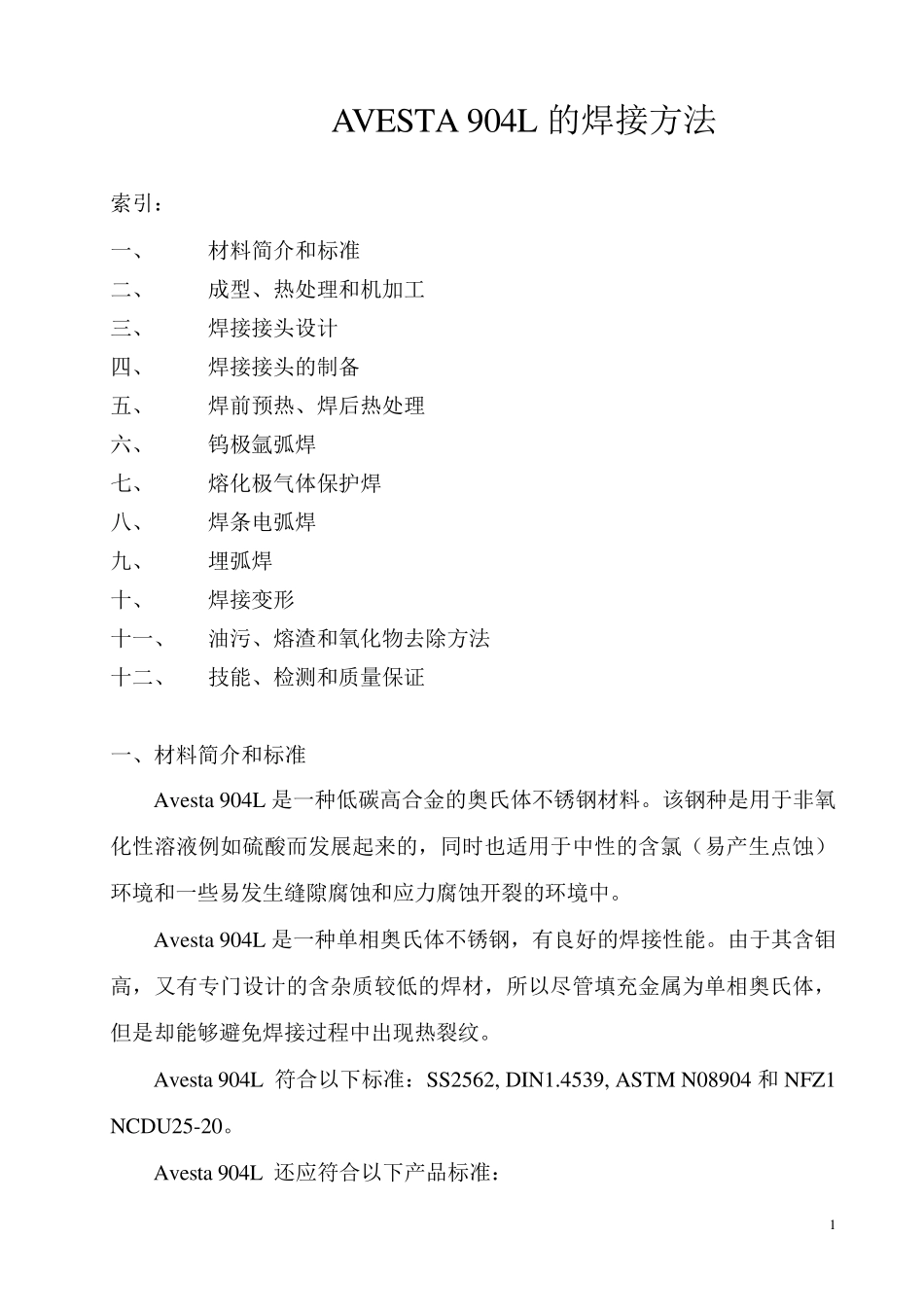

1 AVESTA 904L 的焊接方法 索引： 一、 材料简介和标准 二、 成型、热处理和机加工 三、 焊接接头设计 四、 焊接接头的制备 五、 焊前预热、焊后热处理 六、 钨极氩弧焊 七、 熔化极气体保护焊 八、 焊条电弧焊 九、 埋弧焊 十、 焊接变形 十一、 油污、熔渣和氧化物去除方法 十二、 技能、检测和质量保证 一、材料简介和标准 Av esta 904L 是一种低碳高合金的奥氏体不锈钢材料。该钢种是用于非氧化性溶液例如硫酸而发展起来的，同时也适用于中性的含氯（易产生点蚀）环境和一些易发生缝隙腐蚀和应力腐蚀开裂的环境中。 Av esta 904L 是一种单相奥氏体不锈钢，有良好的焊接性能。由于其含钼高，又有专门设计的含杂质较低的焊材，所以尽管填充金属为单相奥氏体，但是却能够避免焊接过程中出现热裂纹。 Av esta 904L 符合以下标准：SS2562, DIN1.4539, ASTM N08904 和 NFZ1 NCDU25-20。 Av esta 904L 还应符合以下产品标准： 2 瑞典国家职业安全和健康委员会，VDTüV WB421, ADW2, ASTM B625, ASME SB625, ASTM B649, ASTM B673, ASME SB-673, ASTM B674, ASME SB-674, ASTM B677, ASME SB-677。 二、成型、热处理和机加工 热成型： 这种材料易于热成型，但是一定要注意将热成型温度控制在950–1200℃之间。过高的温度将会降低钢的成型能力，而使加热范围内的成型速度加快。 如果最终的成型是在重结晶温度例如 900℃以上进行，然后进行快速冷却，那么成型后一般没有必要进行热处理。使热成型的工件整体达到该温度也是很重要的。而在工件局部加热或局部缓冷的情况下，成型后有必要进行热处理。 冷成型： 904L 有非常好的冷成型特性。冷弯、冲压以及结合其它的成型如复杂的深冲等方法都可用于产品制造中。 冷成型的程度和工件最终的工况决定了成型后的工件是否需要退火，例如有应力腐蚀开裂的情况下就需要退火处理。 热处理： Av esta 904L 在加热到 1100—1150℃时进行淬火软化处理，随后加速冷却。为使厚板快速冷却，必要时采取水加速冷却的方式进行冷却。 机加工： 和其它的奥氏体钢一样，904L 韧性好，易产生加工硬化。在加工的时候必须 考 虑 这一点 。 若 选 择 合适 的机加工方法加工参 数 ，这种材料完 全可以获 得 满 意的机加 3 工效果。 三、焊接接头设计： 接头设计时基于能焊透而不会烧穿的考虑，图1—8 给出了推荐用于...
