AVEVA(PDMS)中设备建模

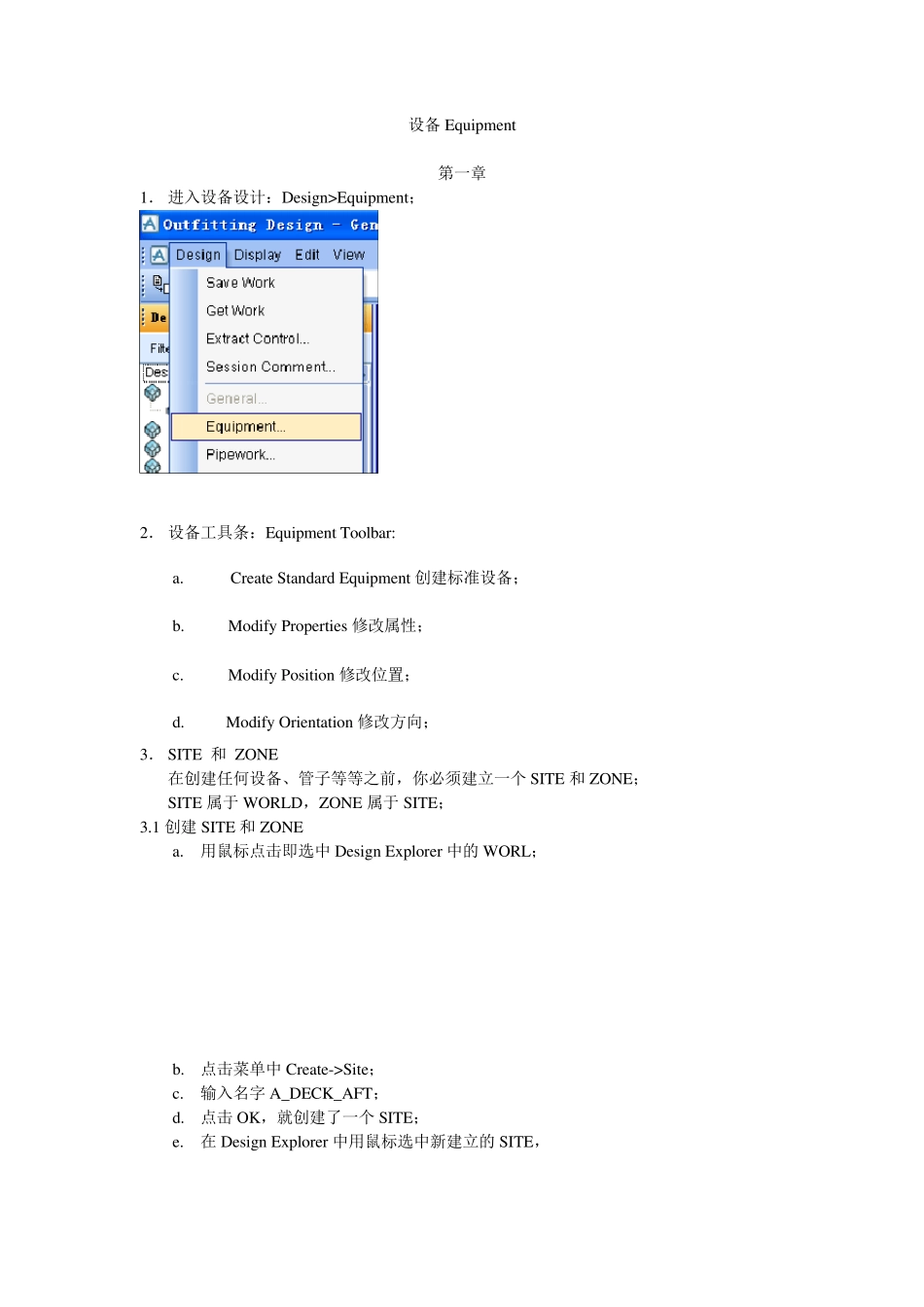

AVEVA(PDMS)中设备建模_第1页
1/21

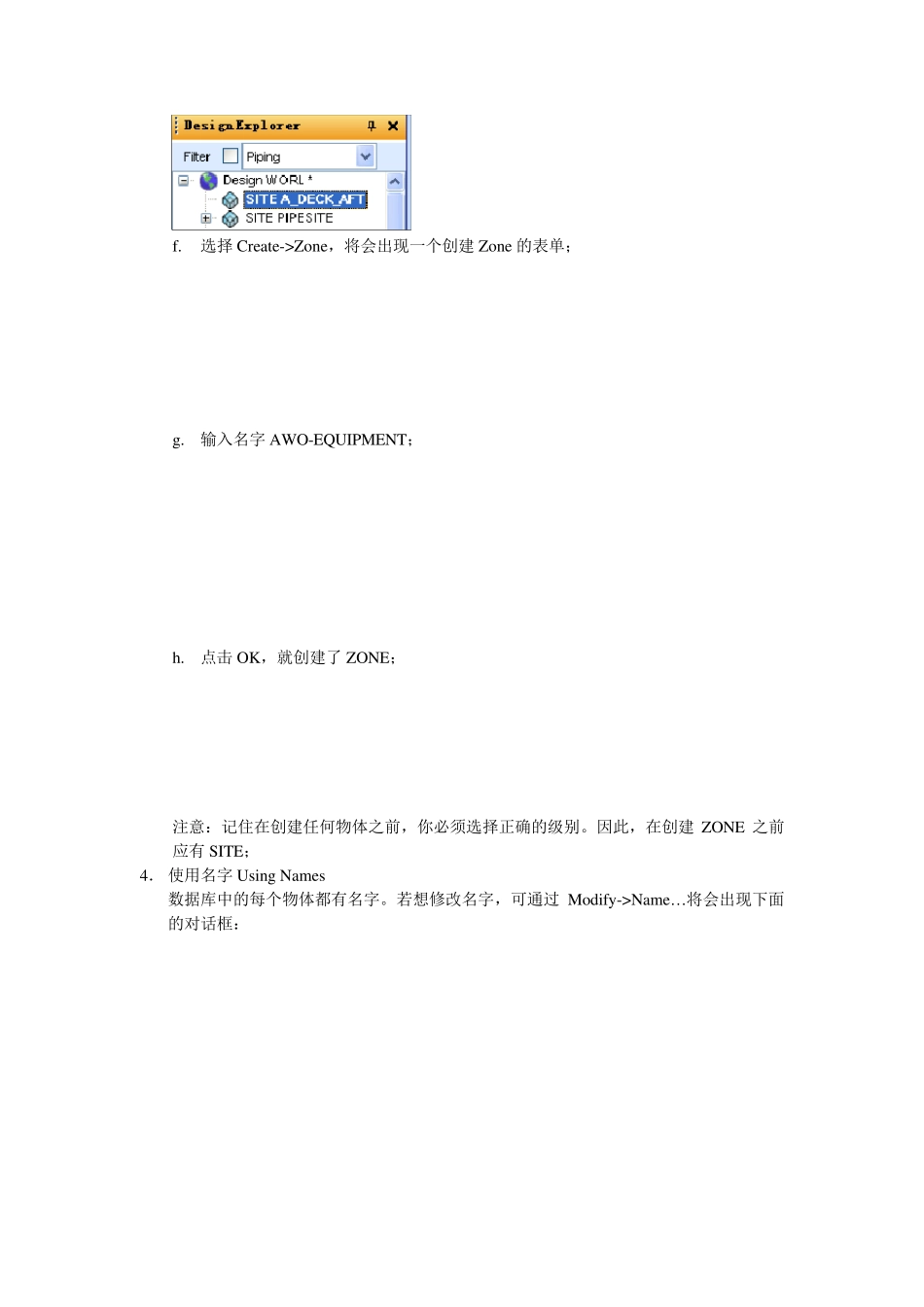

AVEVA(PDMS)中设备建模_第2页
2/21

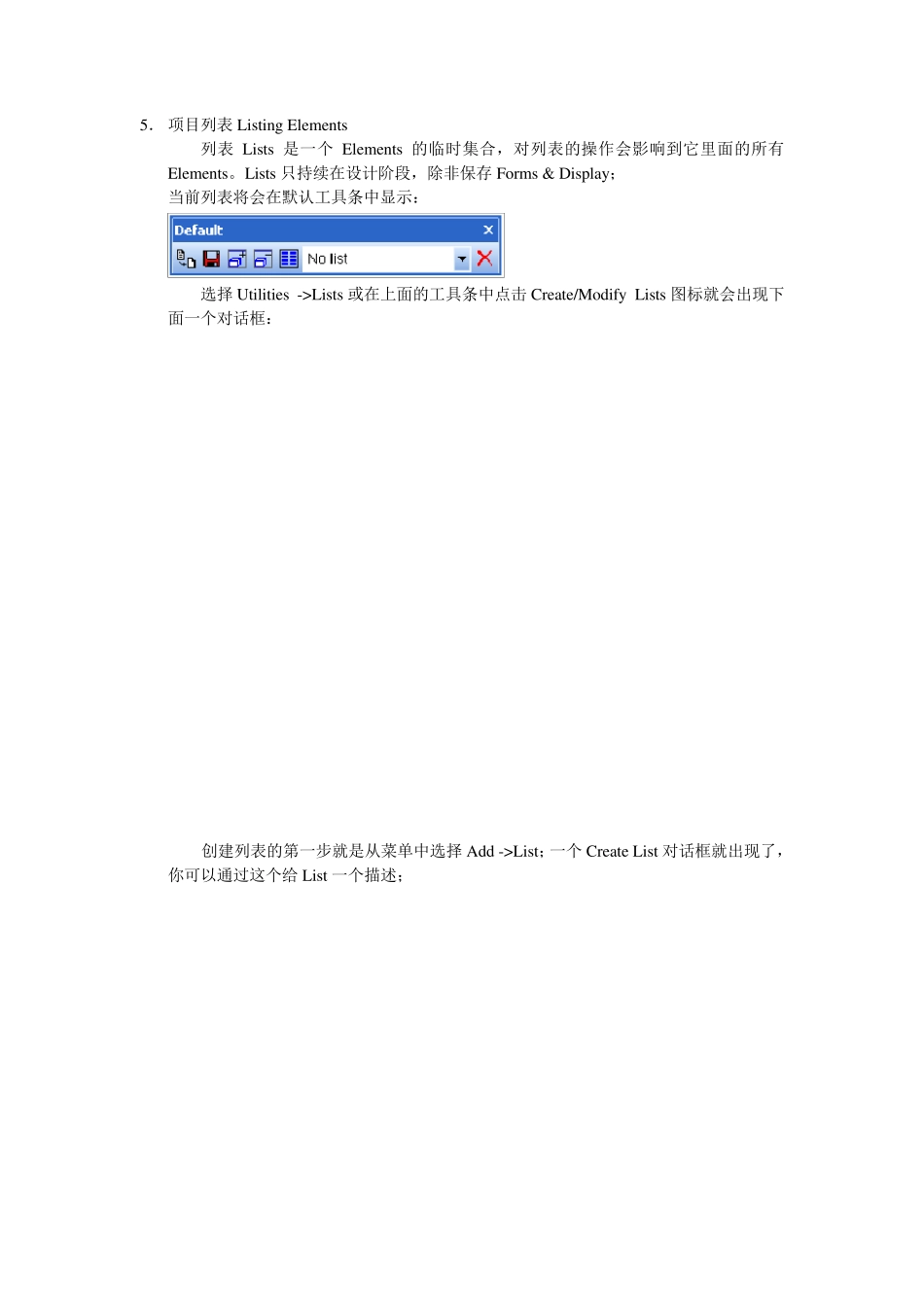

AVEVA(PDMS)中设备建模_第3页
3/21
设备Equ ipment 第一章 1. 进入设备设计:Design>Equ ipment; 2. 设备工具条:Equ ipment Toolbar: a. Create Standard Equ ipment 创建标准设备; b. Modify Properties 修改属性; c. Modify Position 修改位置; d. Modify Orientation 修改方向; 3. SITE 和 ZONE 在创建任何设备、管子等等之前,你必须建立一个 SITE 和ZONE; SITE 属于 WORLD,ZONE 属于 SITE; 3.1 创建SITE 和ZONE a. 用鼠标点击即选中 Design Ex plorer 中的 WORL; b. 点击菜单中 Create->Site; c. 输入名字 A_DECK_AFT; d. 点击 OK,就创建了一个 SITE; e. 在Design Ex plorer 中用鼠标选中新建立的 SITE, f. 选择Create->Zone,将会出现一个创建Zone 的表单; g. 输入名字AWO-EQUIPMENT; h. 点击OK,就创建了ZONE; 注意:记住在创建任何物体之前,你必须选择正确的级别。因此,在创建ZONE 之前应有 SITE; 4. 使用名字Using Names 数据库中的每个物体都有名字。若想修改名字,可通过 Modify ->Name…将会出现下面的对话框: 5. 项目列表Listing Elements 列表Lists 是一个Elements 的临时集合,对列表的操作会影响到它里面的所有Elements。Lists 只持续在设计阶段,除非保存 Forms & Display ; 当前列表将会在默认工具条中显示: 选择 Utilities ->Lists 或在上面的工具条中点击 Create/Modify Lists 图标就会出现下面一个对话框: 创建列表的第一步就是从菜单中选择 Add ->List;一个Create List 对话框就出现了,你可以通过这个给 List 一个描述; 你可以通过菜单中的Add 添加Elements,它其中的选项有: CE:Adds the current element 添加当前的物体; CE Members:Adds the elements whose owner is the CE 添加当前物体的成员; Identified:Adds elements by identifying them with the cursor. Clicking the Esc key ends the selection. 添加指定的物体。按Esc 键退出; Selection: Adds elements selected by use of the Add to List form; 命令可以直接在Action 中运行。若很精通命令语法,你可以使用这个功能。例如: BY X600 -> will move each element in the list by 600mm. SPREF /DIN-SPEC/HE200A ->will change the Specification Reference of ...
