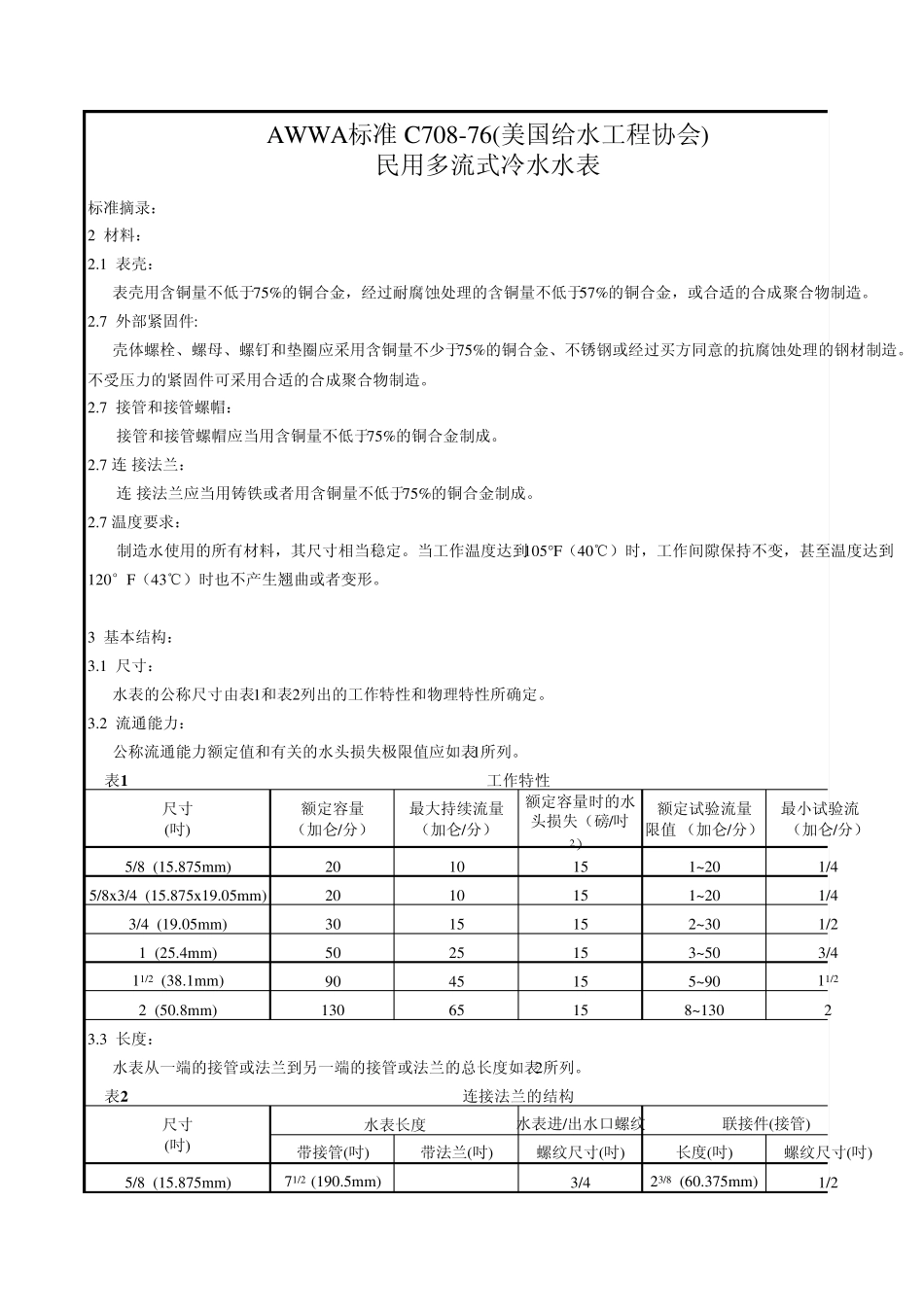

AWWA水表技术资料

标准摘录：2 材料：2.1 表壳： 表壳用含铜量不低于75%的铜合金，经过耐腐蚀处理的含铜量不低于57%的铜合金，或合适的合成聚合物制造。2.7 外部紧固件: 壳体螺栓、螺母、螺钉和垫圈应采用含铜量不少于75%的铜合金、不锈钢或经过买方同意的抗腐蚀处理的钢材制造。不受压力的紧固件可采用合适的合成聚合物制造。2.7 接管和接管螺帽： 接管和接管螺帽应当用含铜量不低于75%的铜合金制成。2.7 连 接法兰： 连 接法兰应当用铸铁或者用含铜量不低于75%的铜合金制成。2.7 温度要求： 制造水使用的所有材料，其尺寸相当稳定。当工作温度达到105°F（40℃）时，工作间隙保持不变，甚至温度达到120°F（43℃）时也不产生翘曲或者变形。3 基本结构：3.1 尺寸： 水表的公称尺寸由表1和表2列出的工作特性和物理特性所确定。3.2 流通能力： 公称流通能力额定值和有关的水头损失极限值应如表1所列。表13.3 长度： 水表从一端的接管或法兰到另一端的接管或法兰的总长度如表2所列。表2额定容量（加仑/分）最大持续流量（加仑/分）额定容量时的水头损失（磅/吋2）额定试验流量限值 （加仑/分）最小试验流（加仑/分）5~9011/22 (50.8mm)13065158~130211/2 (38.1mm)3/43/4 (19.05mm)30159045152~30152010151~201/21 (25.4mm)5025153~50连接法兰的结构工作特性尺寸(吋)1/45/8x3/4 (15.875x19.05mm)2010151~201/45/8 (15.875mm)长度(吋)AWWA标准 C708-76(美国给水工程协会)民用多流式冷水水表联接件(接管)螺纹尺寸(吋)23/8 (60.375mm)1/2水表进/出水口螺纹3/4螺纹尺寸(吋)尺寸(吋)5/8 (15.875mm)水表长度带法兰(吋)带接管(吋)71/2 (190.5mm)3.4 压力要求： 按本标准提供的水表，在工作压力为150磅/吋2时，无渗漏和损坏。3.5 防冻： 水表的表壳和测量室部件应制造得在发生冰冻时能将损坏减至最小程度。防冻装置（具有减压能力）应能不拆下水表就可以更换。4. 详细结构：4.1 表壳： 每只水表都应有表壳，里面安装一只可拆卸的测量室，叶轮就安装在测量室内工作。表壳铸件不大以任何方式修补，进、出水口都应在同一轴上。两只法兰应当平行。4.2 表壳外部的紧固件和铅封： 所有外部紧固件和铅封都应设计成不用特殊工具就能方便地拆卸。4.3 表壳连接件： 11/2吋、2吋水表表壳两头的连接件，根据用户提出的要求，可以用接管，也可以用连接法兰。4.3.1 5/8、5/8x3/4、3/4、11/2、2吋水表表壳接管的外部直螺纹，应符合美国国家标准学会...
