axq200220发电电焊机说明书第一部分VIP专享

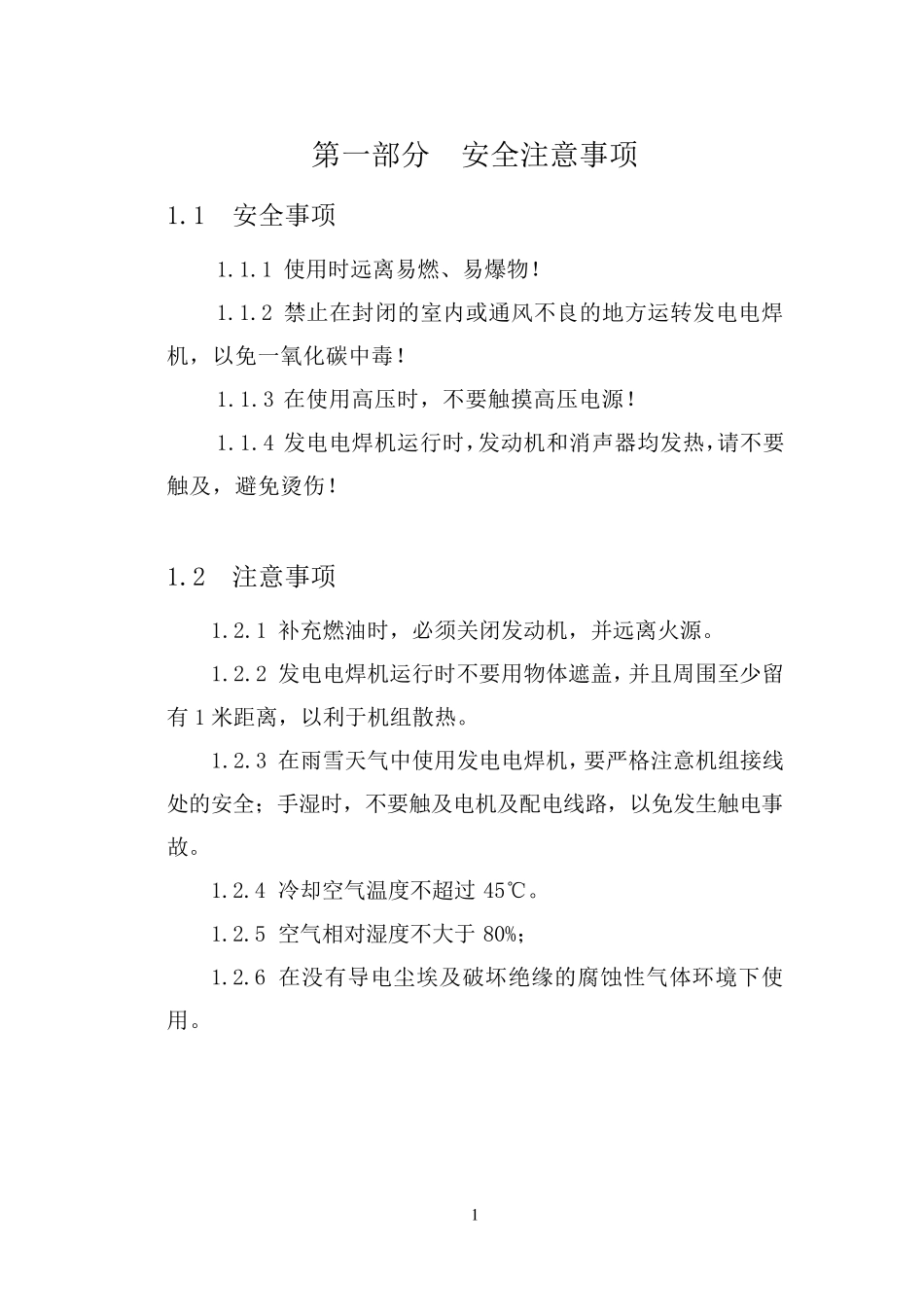

1 第一部分 安全注意事项 1.1 安全事项 1.1.1 使用时远离易燃、易爆物！ 1.1.2 禁止在封闭的室内或通风不良的地方运转发电电焊机，以免一氧化碳中毒！ 1.1.3 在使用高压时，不要触摸高压电源！ 1.1.4 发电电焊机运行时，发动机和消声器均发热，请不要触及，避免烫伤！ 1.2 注意事项 1.2.1 补充燃油时，必须关闭发动机，并远离火源。 1.2.2 发电电焊机运行时不要用物体遮盖，并且周围至少留有1 米距离，以利于机组散热。 1.2.3 在雨雪天气中使用发电电焊机，要严格注意机组接线处的安全；手湿时，不要触及电机及配电线路，以免发生触电事故。 1.2.4 冷却空气温度不超过45℃。 1.2.5 空气相对湿度不大于80%； 1.2.6 在没有导电尘埃及破坏绝缘的腐蚀性气体环境下使用。 2 第二部分 适用范围及性能特点 2.1 适用范围 AXQ-300 发电电焊机适用于铁路维护，各种管道施工，石油，天然气，桥梁建筑，电建，轻工安装等，是野外焊接施工，抢险的理想设备。 2.2 性能特点 AXQ-300 发电电焊机具有的下特点： 2.2.1 采用闭环控制，线路结构简单，使用维护方便，故障率低。 2.2.2 焊接熔敷率高，焊接变形小，焊缝成型美观。 2.2.3 可以进行碳弧气刨操作，对于裂纹和伤损的工件进行有效的清理，提高作业效率。 2.2.4 带走行轮，便于移动，适合野外作业。 2.2.5 AXQ—300 带有单相 AC230V、50HZ、3KW；三相 AC400V、50HZ、8KW 两种辅助电源，都可作为独立电源使用。 3 第三部分 产品信息 3.1 命名规则 Ａ Ｘ Ｑ----- 300 3.2 工作原理 3.2.1 AXQ-300 发电电焊机原理图如下； 电焊励磁+-磁极三相辅助电源8KW焊接输出DC300A 额定焊接电流 汽油机驱动 下降特性 弧焊发电机 4 3.2.2 当电机空载转速达到额定转速，定子槽中的三相绕组的电压同时达到额定值，经整流60-85V 的直流电流提供焊接输出，单相AC230V、50HZ、3KW；三相AC400V、50HZ、8KW 两种辅助电源，都可作为独立电源使用。 3.3 外型结构示意图 图中部件名称： 1、油箱 2、控制盒 3、侧板 4、工具盒 5、机架 6、动机 7、减震垫 8、轮子 9、侧盒 10、蓄电池 11、油箱 12、轨道轮 3.3.1 部件构成说明 该机组由定子、转子、端盖等部件组成。定子嵌有两套三相 5 星形连接绕组；另有一组励磁绕组，转子嵌有一组磁极绕组。发电机的转子直接与动机同轴连接，定子绕组和铁芯的壳体直接安装在发动机的外端面上，使动力...
