BA9741F高压板电路图

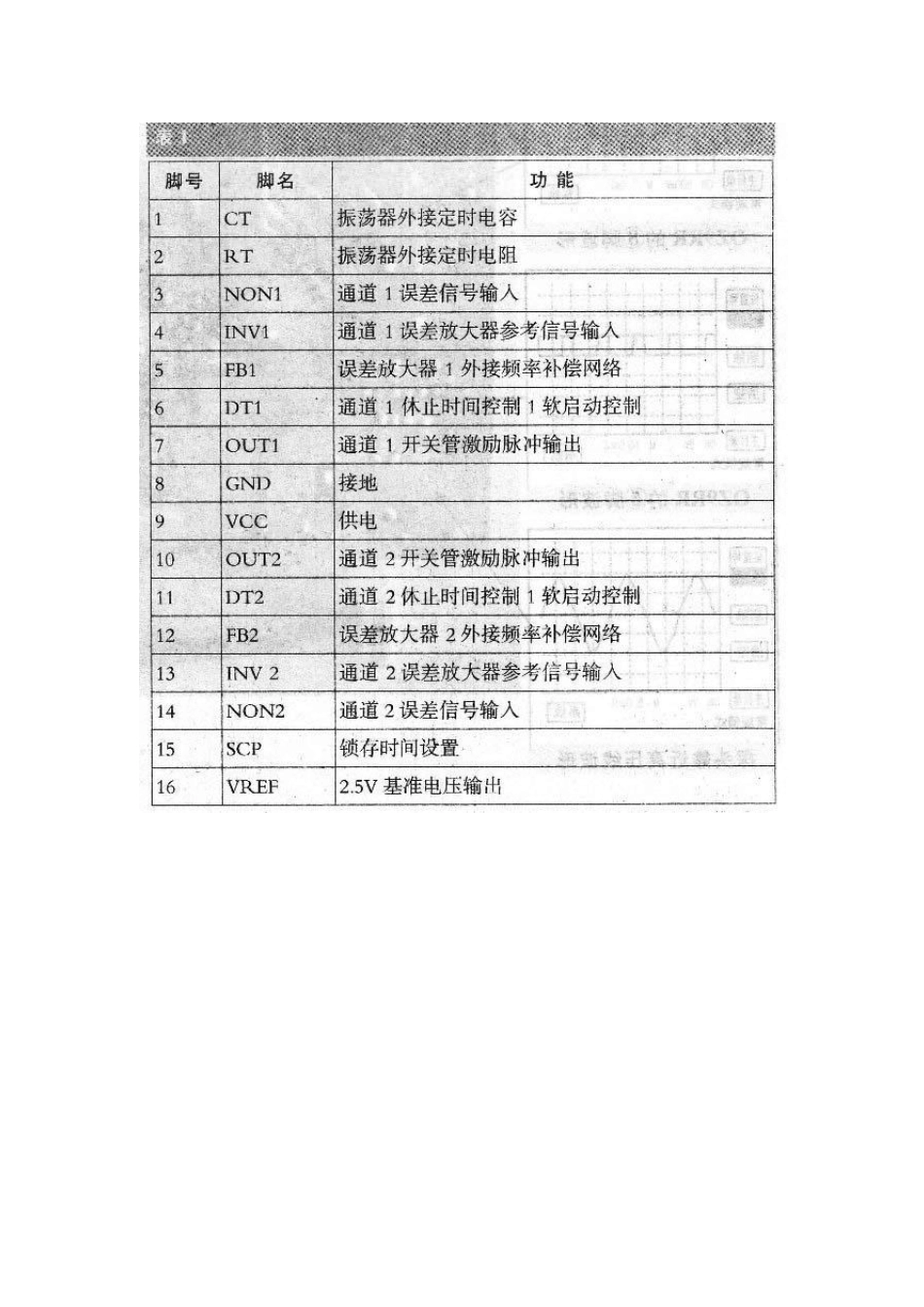

BA9741F高压板电路图_第1页
1/10
BA9741F高压板电路图_第2页
2/10
BA9741F高压板电路图_第3页
3/10

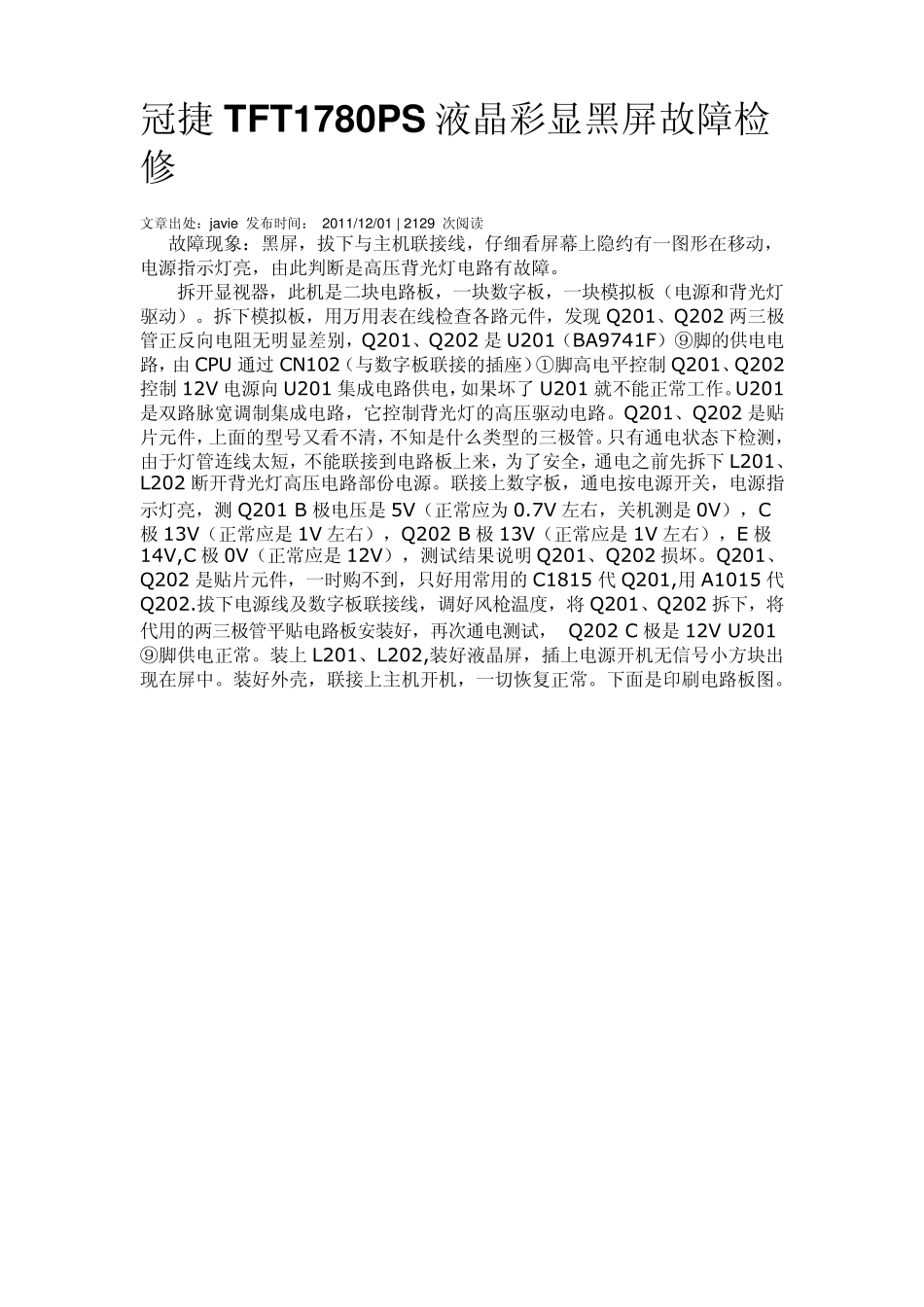

冠捷TFT1780PS 液晶彩显黑屏故障检修 文章出处:javie 发布时间: 2011/12/01 | 2129 次阅读 故障现象:黑屏,拔下与主机联接线,仔细看屏幕上隐约有一图形在移动,电源指示灯亮,由此判断是高压背光灯电路有故障。 拆开显视器,此机是二块电路板,一块数字板,一块模拟板(电源和背光灯驱动)。拆下模拟板,用万用表在线检查各路元件,发现Q201、Q202 两三极管正反向电阻无明显差别,Q201、Q202 是U201(BA9741F)⑨脚的供电电路,由CPU 通过CN102(与数字板联接的插座)①脚高电平控制 Q201、Q202控制 12V 电源向U201 集成电路供电,如果坏了 U201 就不能正常工作。U201是双路脉宽调制集成电路,它控制背光灯的高压驱动电路。Q201、Q202 是贴片元件,上面的型号又看不清,不知是什么类型的三极管。只有通电状态下检测,由于灯管连线太短,不能联接到电路板上来,为了安全,通电之前先拆下L201、L202 断开背光灯高压电路部份电源。联接上数字板,通电按电源开关,电源指示灯亮,测 Q201 B 极电压是5V(正常应为 0.7V 左右,关机测是0V),C极13V(正常应是1V 左右),Q202 B 极13V(正常应是1V 左右),E 极14V,C 极0V(正常应是12V),测试结果说明Q201、Q202 损坏。Q201、Q202 是贴片元件,一时购不到,只好用常用的C1815 代 Q201,用A1015 代Q202.拔下电源线及数字板联接线,调好风枪温度,将 Q201、Q202 拆下,将代用的两三极管平贴电路板安装好,再次通电测试,Q202 C 极是12V U201⑨脚供电正常。装上L201、L202,装好液晶屏,插上电源开机无信号小方块出现在屏中。装好外壳,联接上主机开机,一切恢复正常。下面是印刷电路板图。 联想GJ15L2 型液晶显示器高压逆变电路的工作原理 文章出处:辉跃 发布时间: 2011/11/09 | 2620 次阅读 原理分析 该显示器的高压逆变电路是南IC1(BA9741F)控制芯片及Q4、Q6、Q7、Q8、Q9、Ql0 及外同元件组成,它是一个两组共四灯并联式驱动电路,是由逆变开启/关闭控制电路;灯管亮度控制电路;高压发生电路;输出电路和保护电路组成,有关电路见图 1 所示。 开启/关闭控制电路:在按下显示器电源开关时,插件CON1 的①脚由主电源送来+12V 电压,同时其③脚接收到主板控制电路送来的高电平启动信号,加到三极管 Q1 的基极,使 Ql导通,Q2 也随之导通。+12V 电压经过 Q2 的发射极、集电极送到 ICl(BA9741F)的⑨脚。IC1 得到此电源电压开始...
