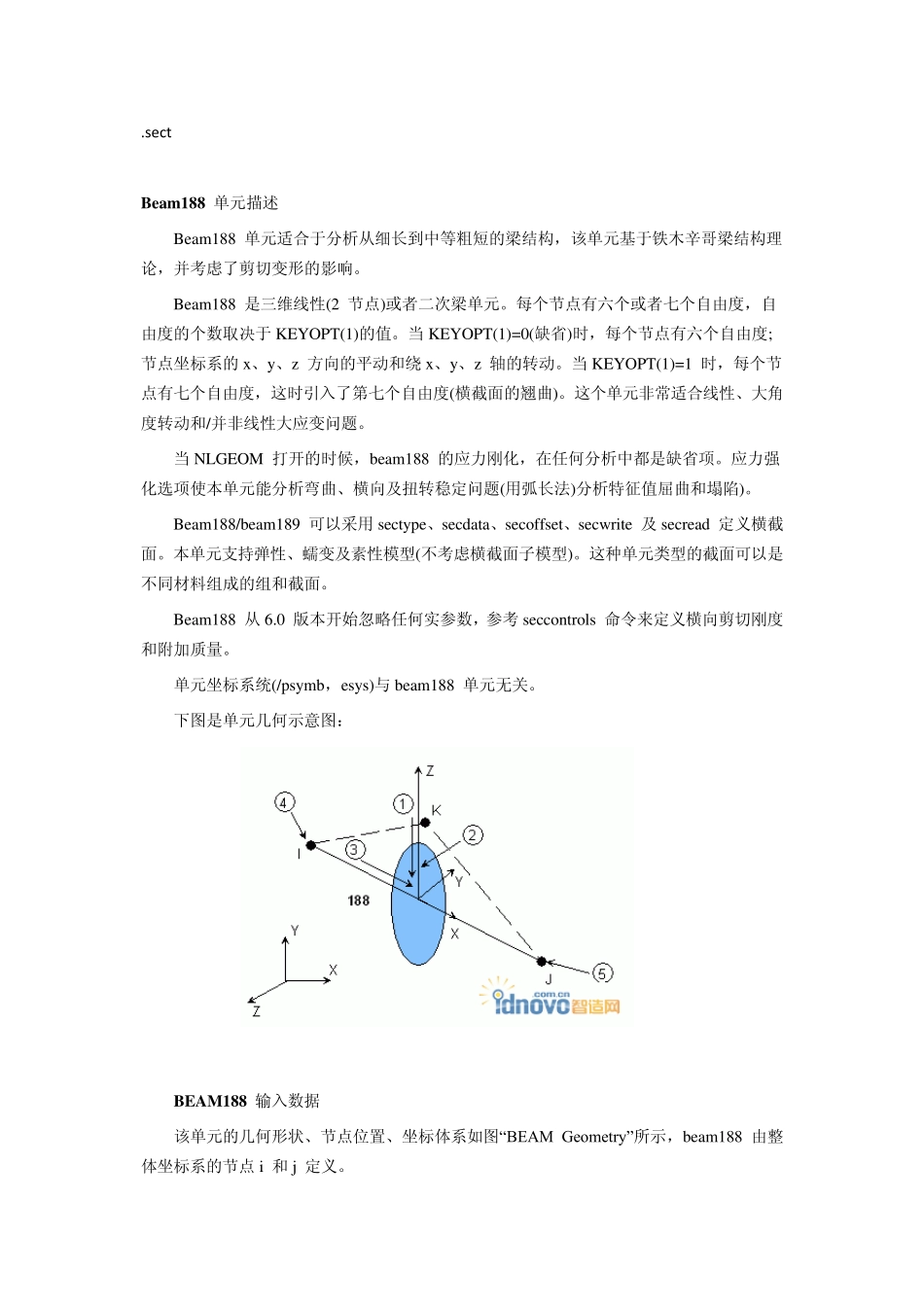

.sect Beam 188 单元描述 Beam188 单元适合于分析从细长到中等粗短的梁结构，该单元基于铁木辛哥梁结构理论，并考虑了剪切变形的影响。 Beam188 是三维线性(2 节点)或者二次梁单元。每个节点有六个或者七个自由度，自由度的个数取决于KEYOPT(1)的值。当KEYOPT(1)=0(缺省)时，每个节点有六个自由度;节点坐标系的x、y、z 方向的平动和绕 x、y、z 轴的转动。当KEYOPT(1)=1 时，每个节点有七个自由度，这时引入了第七个自由度(横截面的翘曲)。这个单元非常适合线性、大角度转动和/并非线性大应变问题。 当NLGEOM 打开的时候，beam188 的应力刚化，在任何分析中都是缺省项。应力强化选项使本单元能分析弯曲、横向及扭转稳定问题(用弧长法)分析特征值屈曲和塌陷)。 Beam188/beam189 可以采用 sectype、secdata、secoffset、secwrite 及 secread 定义横截面。本单元支持弹性、蠕变及素性模型(不考虑横截面子模型)。这种单元类型的截面可以是不同材料组成的组和截面。 Beam188 从6.0 版本开始忽略任何实参数，参考seccontrols 命令来定义横向剪切刚度和附加质量。 单元坐标系统(/psymb，esys)与 beam188 单元无关。 下图是单元几何示意图： BEAM188 输入数据 该单元的几何形状、节点位置、坐标体系如图“BEAM Geometry”所示，beam188 由整体坐标系的节点i 和 j 定义。 节点K 是定义单元方向的所选方式，有关方向节点和梁的网格划分的信息可以参见ANSYS Modeling and Meshing Guide 中的Generating a Beam Mesh With Orientation Nodes。参考lmesh 和latt 命令描述可以得到k 节点自动生成的详细资料。 Beam188 可以在没有方向节点的情况下被定义。在这种情况下，单元的x 轴方向为i 节点指向j 节点。对于两节点的情况，默认的y 轴方向按平行x-y 平面自动计算。对于单元平行与z 轴的情况(或者斜度在0.01%以内)，单元的y 轴的方向平行与整体坐标的y 轴(如图)。用第三个节点的选项，用户可以定义单元的x 轴方向。如果两者都定义了，那么第三节点的选项优先考虑。第三个节点(K)，如果采用的话，将和i、j 节点一起定义包含单元x 轴和z 轴的平面(如图)。如果该单元采用大变形分析，需要注意这个第三号节点紧紧在定义初始单元方向的时候有效。 梁单元是一维空间线单元。横截面资料用sectype 和secdata 命令独立的提供，参见ANSYS Structural Analysis Guide 的Beam Analysis and Cro...
