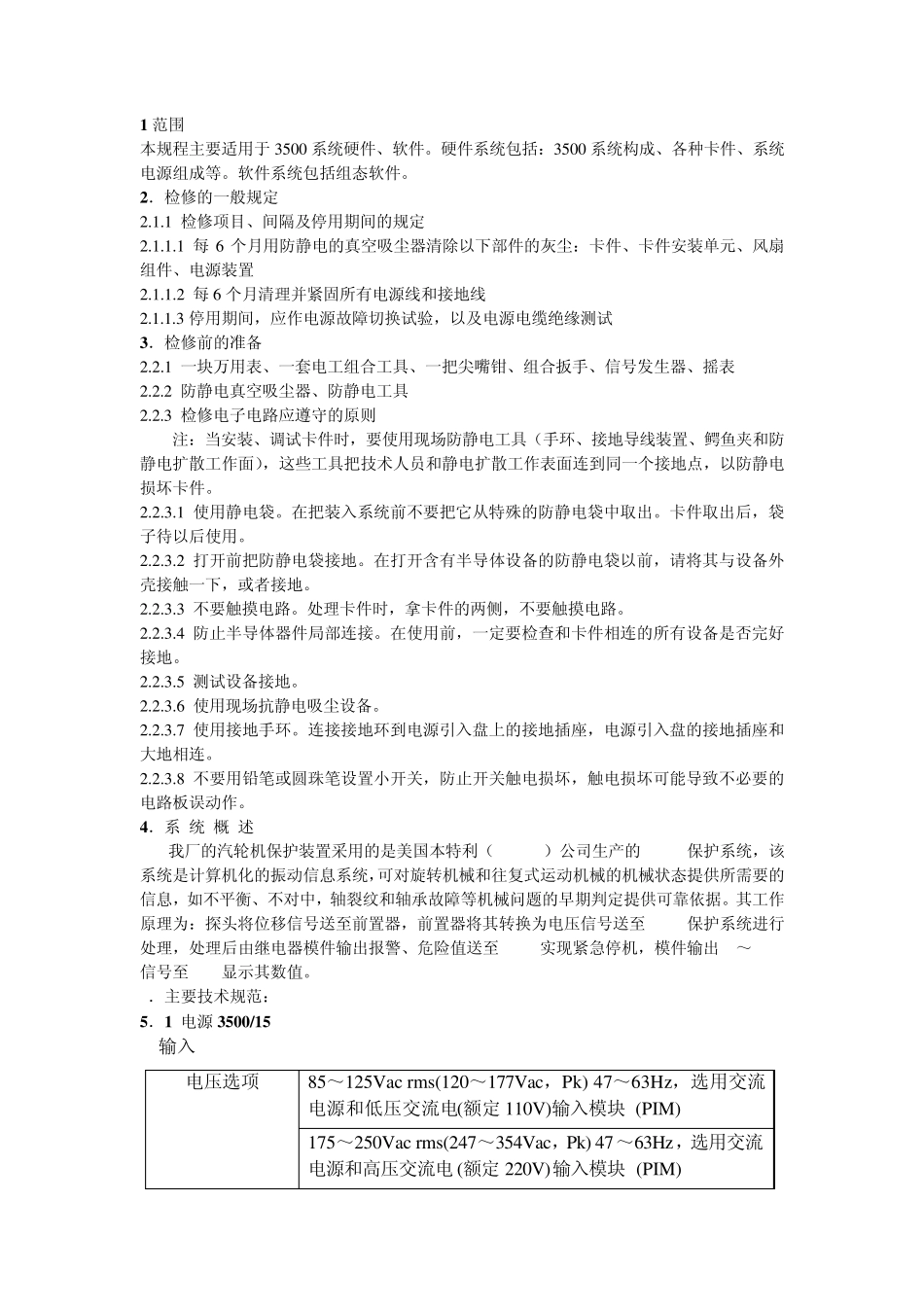

1 范围 本规程主要适用于3500 系统硬件、软件。硬件系统包括：3500 系统构成、各种卡件、系统电源组成等。软件系统包括组态软件。 2 ．检修的一般规定 2.1.1 检修项目、间隔及停用期间的规定 2.1.1.1 每 6 个月用防静电的真空吸尘器清除以下部件的灰尘：卡件、卡件安装单元、风扇组件、电源装置 2.1.1.2 每 6 个月清理并紧固所有电源线和接地线 2.1.1.3 停用期间，应作电源故障切换试验，以及电源电缆绝缘测试 3 ．检修前的准备 2.2.1 一块万用表、一套电工组合工具、一把尖嘴钳、组合扳手、信号发生器、摇表 2.2.2 防静电真空吸尘器、防静电工具 2.2.3 检修电子电路应遵守的原则 注：当安装、调试卡件时，要使用现场防静电工具（手环、接地导线装置、鳄鱼夹和防静电扩散工作面），这些工具把技术人员和静电扩散工作表面连到同一个接地点，以防静电损坏卡件。 2.2.3.1 使用静电袋。在把装入系统前不要把它从特殊的防静电袋中取出。卡件取出后，袋子待以后使用。 2.2.3.2 打开前把防静电袋接地。在打开含有半导体设备的防静电袋以前，请将其与设备外壳接触一下，或者接地。 2.2.3.3 不要触摸电路。处理卡件时，拿卡件的两侧，不要触摸电路。 2.2.3.4 防止半导体器件局部连接。在使用前，一定要检查和卡件相连的所有设备是否完好接地。 2.2.3.5 测试设备接地。 2.2.3.6 使用现场抗静电吸尘设备。 2.2.3.7 使用接地手环。连接接地环到电源引入盘上的接地插座，电源引入盘的接地插座和大地相连。 2.2.3.8 不要用铅笔或圆珠笔设置小开关，防止开关触电损坏，触电损坏可能导致不必要的电路板误动作。 4 ．系 统 概 述 我厂的汽轮机保护装置采用的是美国本特利（BENTLY）公司生产的 3500保护系统，该系统是计算机化的振动信息系统，可对旋转机械和往复式运动机械的机械状态提供所需要的信息，如不平衡、不对中，轴裂纹和轴承故障等机械问题的早期判定提供可靠依据。其工作原理为：探头将位移信号送至前置器，前置器将其转换为电压信号送至 3500保护系统进行处理，处理后由继电器模件输出报警、危险值送至 ETS实现紧急停机，模件输出 4～20mA信号至 DCS显示其数值。 5．主要技术规范： 5 ．1 电源 3 5 0 0 /1 5 输入 电压选项 85～125Vac rms(120～177Vac，Pk) 47～63Hz，选用交流电源和低压交流电(额定 110V)输入模块 (PIM) 175～250Vac rms(247～354Vac，Pk) 47～63Hz，选用...
