BF6581AQ1introduceamp;application2010.03.31VIP专享

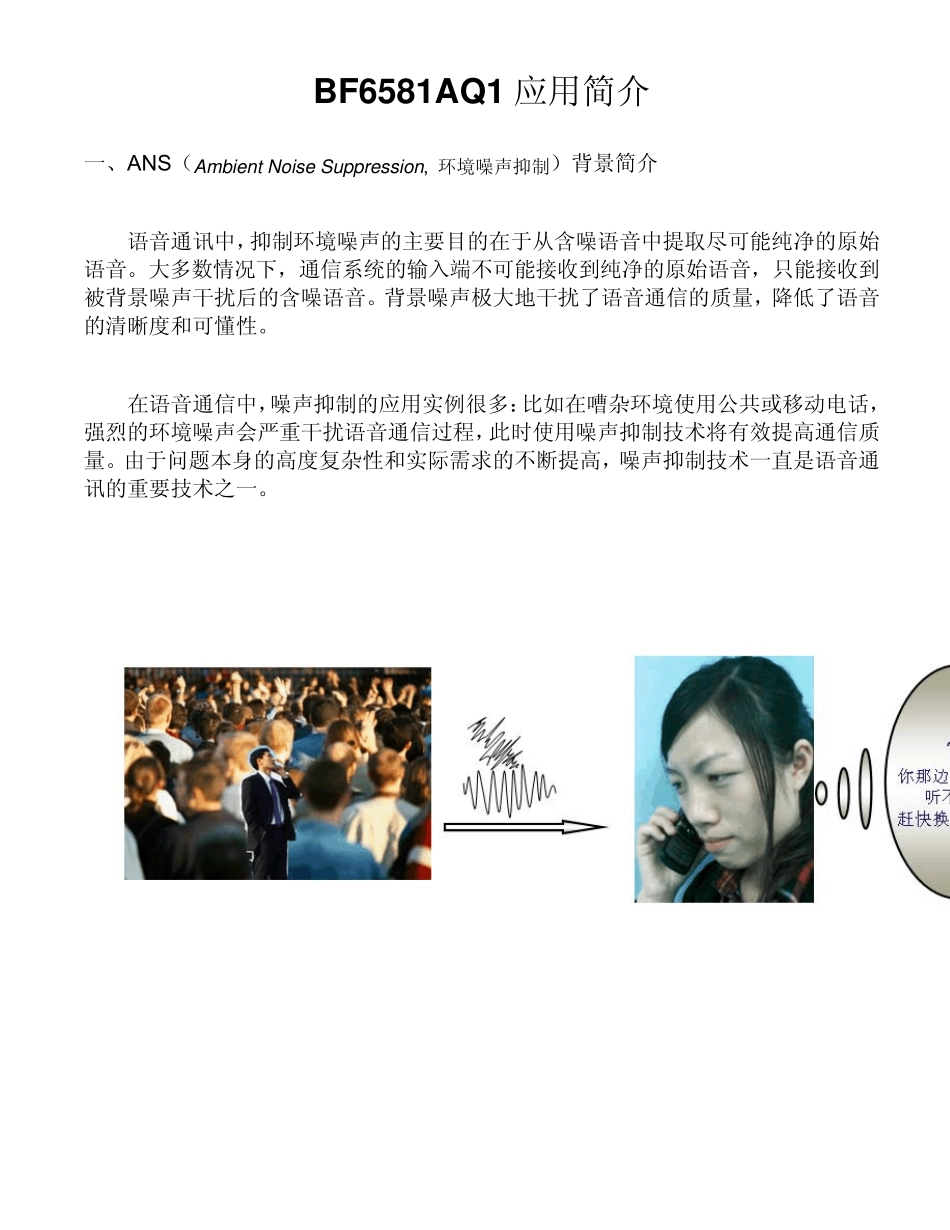

BF6581AQ 1 应用简介 一、ANS（Ambient Noise Su ppression, 环境噪声抑制）背景简介 语音通讯中，抑制环境噪声的主要目的在于从含噪语音中提取尽可能纯净的原始语音。大多数情况下，通信系统的输入端不可能接收到纯净的原始语音，只能接收到被背景噪声干扰后的含噪语音。背景噪声极大地干扰了语音通信的质量，降低了语音的清晰度和可懂性。 在语音通信中，噪声抑制的应用实例很多：比如在嘈杂环境使用公共或移动电话，强烈的环境噪声会严重干扰语音通信过程，此时使用噪声抑制技术将有效提高通信质量。由于问题本身的高度复杂性和实际需求的不断提高，噪声抑制技术一直是语音通讯的重要技术之一。 二、比亚迪净音IC——BF6581AQ1 现有的噪声抑制技术主要基于两个麦克风和 DSP 数字处理。使用过程复杂、占用较多系统资源、功耗大，使用双麦克风，使系统成本增加，使用受限。 针对市场上种种需求，现我司推出一款低功耗、小尺寸、高保真、使用方便的净音IC——BF6581AQ1。 不同于传统需要两个麦克风和大量算法的噪声抑制技术，BF6581AQ1 有以下特色： 1， 采用独有的噪声抑制技术，拥有多项专利，为一款纯模拟 IC。 2， 仅需少量外围器件即可实现噪声抑制功能。 3， 其典型功耗仅为 3mA，直通模式小于 1uA。 4， 2.2*2.9 mm2 QFN-12 小尺寸封装，节约了更多的空间。 5， 纯模拟的实现方案，最大限度的还原了语音。 6， 应用于单麦系统。 7， 差分输入，差分输出，抑制干扰能力更强。 三、BF6581AQ1 引脚分布及定义 Top View (Not to Scale) QFN-12、0.55mm pitch、 2.2*2.9mm2 Package 管角 名称 描述 1 IN1 信号输入端口1 2 RG1 3 RG2 外接电阻Rg端口 4 MS 噪声抑制模式逻辑选择端口(注释) 5 ENB 噪声抑制模式和直通模式逻辑选择端口(注释) 6 FC 外接电容 7 VCC 电源端，外接两个旁路电容 8 VR 参考电平端口，外接电容 9 OUT2 信号输出端口2 10 OUT1 信号输出端口1 11 GND 接地端 12 IN2 信号输入端口2 注释：ENB 和 MS 逻辑 ENB MS Mode H H/L 直通 L H 强噪声抑制 L L 普通噪声抑制 四、BF6581AQ1 应用电路 为了使客户更方便的使用我司芯片，特设计以下灵活应用电路图。此电路图可根据所选择的器件完成以下功能： 1， 使用 BF6581AQ1： a, 芯片差分输入，MCU 差分输入。或者，b, 芯片单端输入，MCU 差分输入。 2， 不使用 ...
