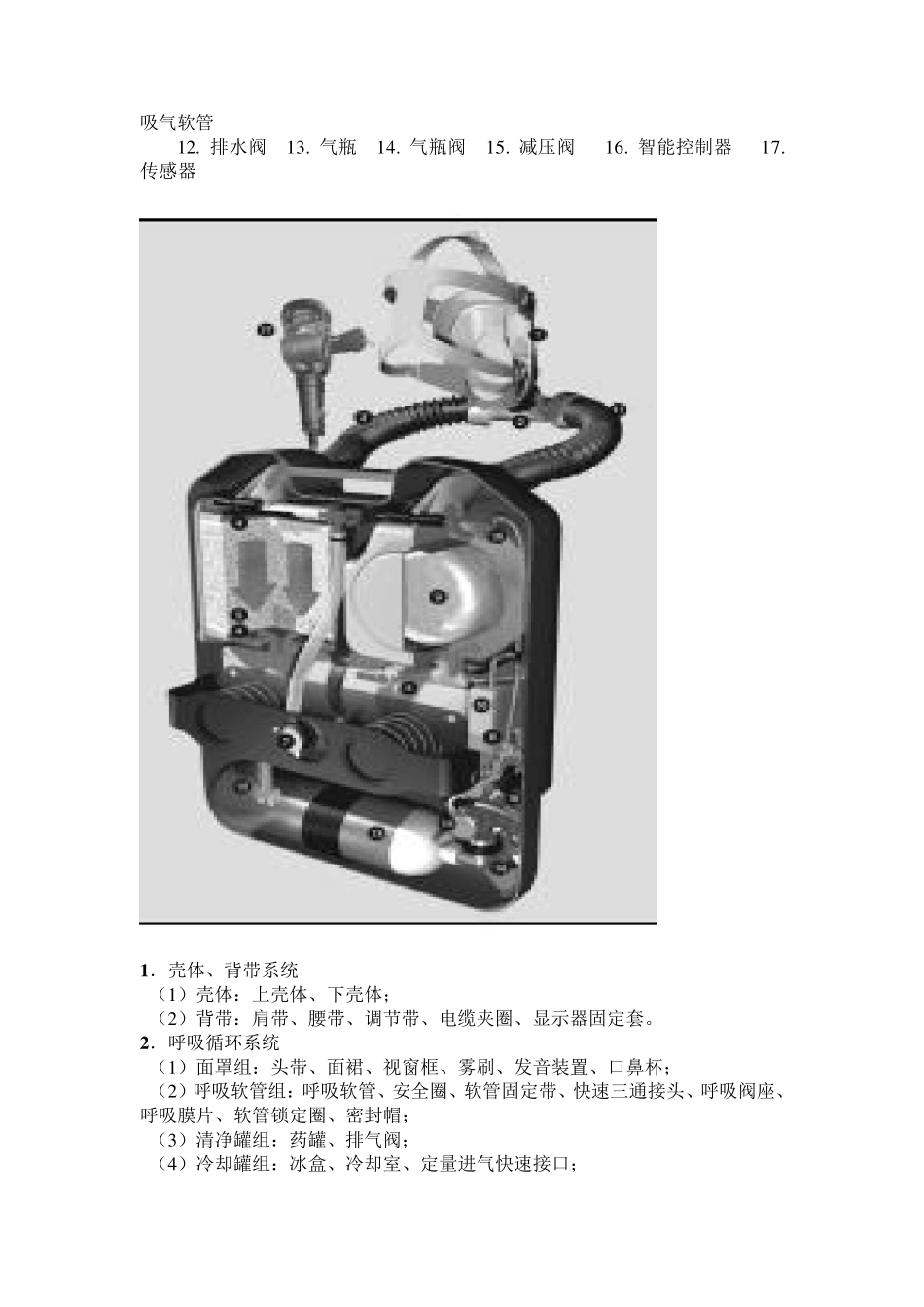

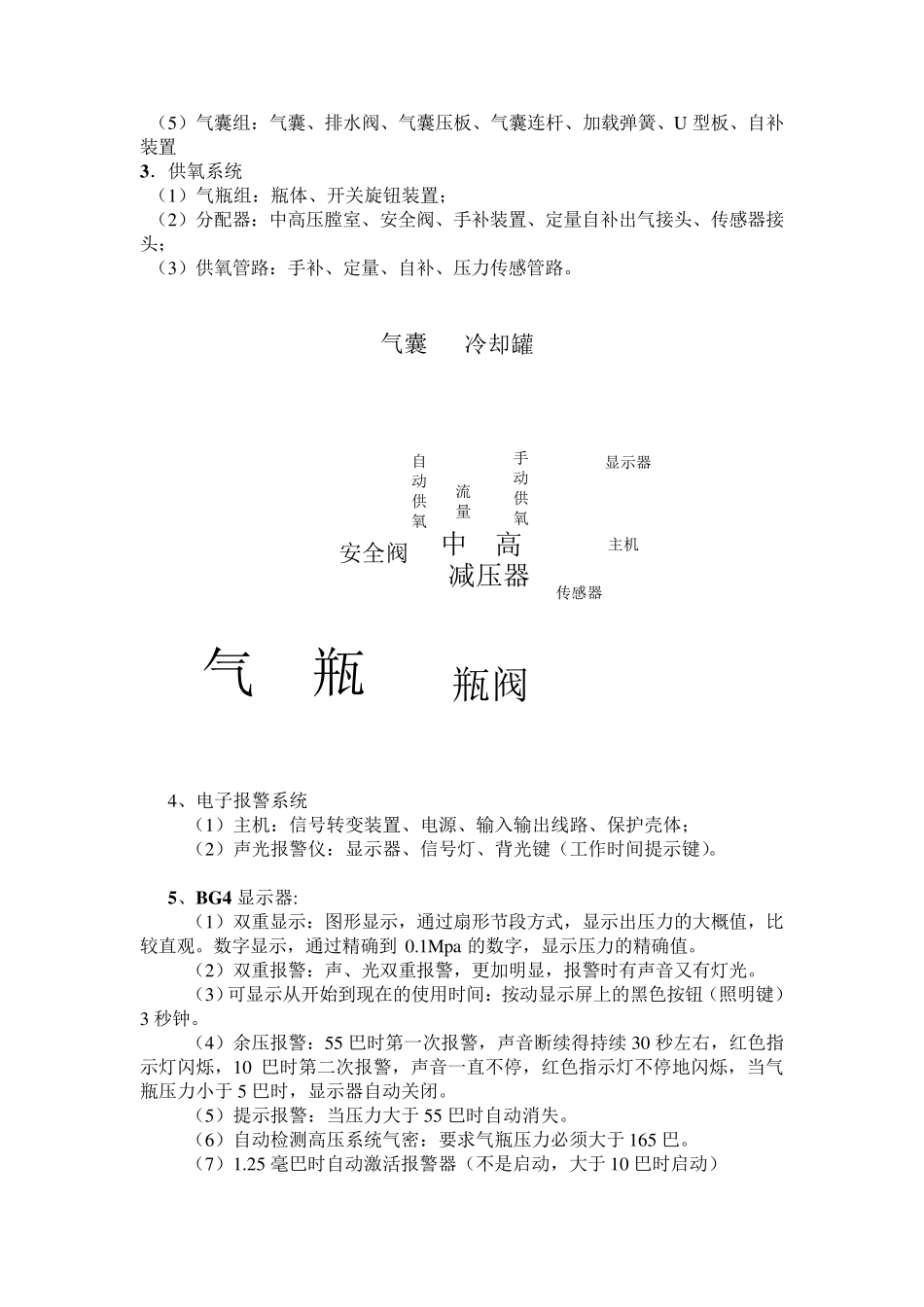

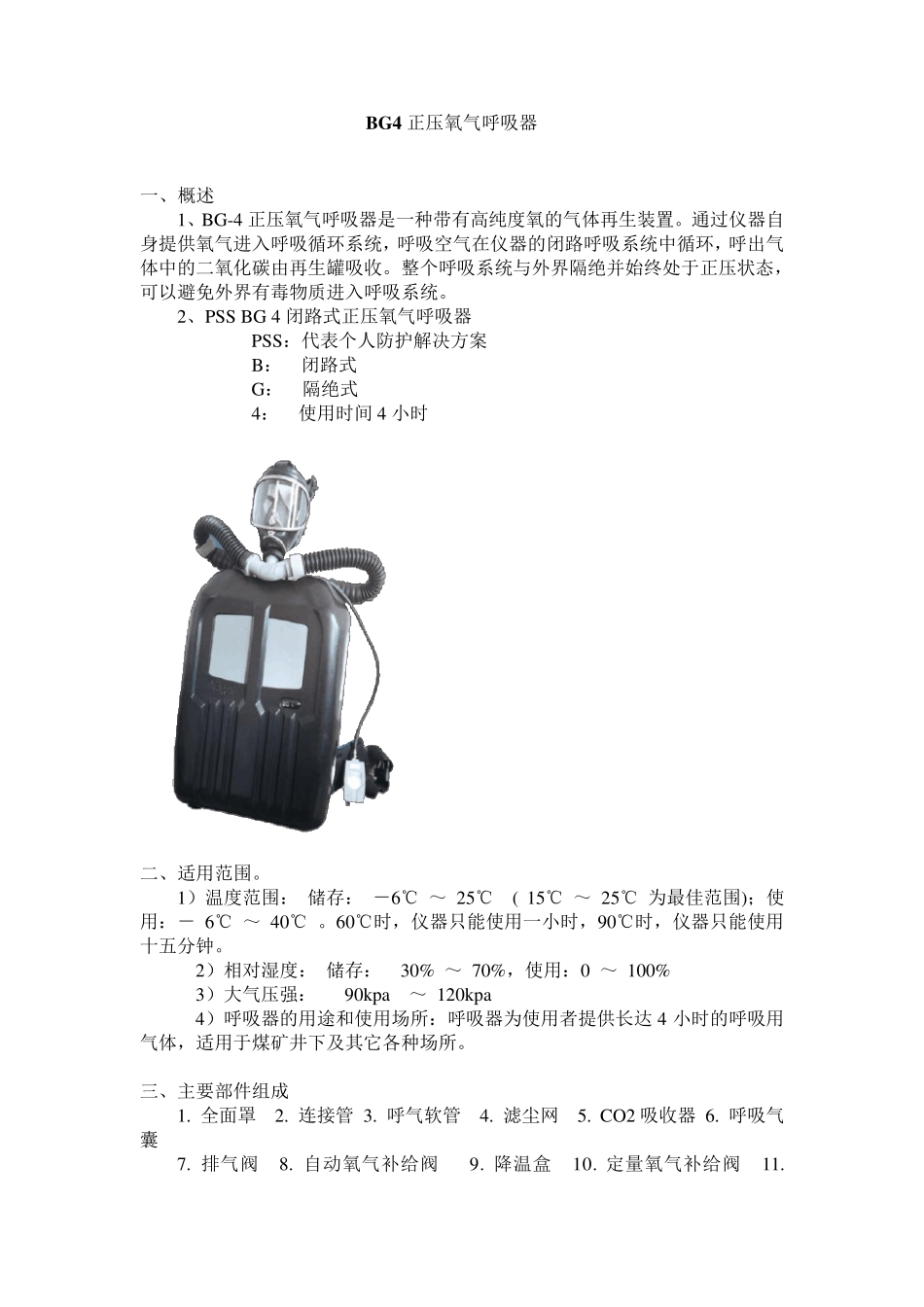

BG4 正压氧气呼吸器 一、概述 1、BG-4 正压氧气呼吸器是一种带有高纯度氧的气体再生装置。通过仪器自身提供氧气进入呼吸循环系统,呼吸空气在仪器的闭路呼吸系统中循环,呼出气体中的二氧化碳由再生罐吸收。整个呼吸系统与外界隔绝并始终处于正压状态,可以避免外界有毒物质进入呼吸系统。 2、PSS BG 4 闭路式正压氧气呼吸器 PSS:代表个人防护解决方案 B: 闭路式 G: 隔绝式 4: 使用时间4 小时 二、适用范围。 1)温度范围: 储存: -6℃ ~ 25℃ ( 15℃ ~ 25℃ 为最佳范围);使用:- 6℃ ~ 40℃ 。60℃时,仪器只能使用一小时,90℃时,仪器只能使用十五分钟。 2)相对湿度: 储存: 30% ~ 70%,使用:0 ~ 100% 3)大气压强: 90kpa ~ 120kpa 4)呼吸器的用途和使用场所:呼吸器为使用者提供长达 4 小时的呼吸用气体,适用于煤矿井下及其它各种场所。 三、主要部件组成 1. 全面罩 2. 连接管 3. 呼气软管 4. 滤尘网 5. CO2 吸收器 6. 呼吸气囊 7. 排气阀 8. 自动氧气补给阀 9. 降温盒 10. 定量氧气补给阀 11. 吸气软管 1 2 . 排水阀 1 3 . 气瓶 1 4 . 气瓶阀 1 5 . 减压阀 1 6 . 智能控制器 1 7 . 传感器 1 .壳体、背带系统 (1 )壳体:上壳体、下壳体; (2 )背带:肩带、腰带、调节带、电缆夹圈、显示器固定套。 2 .呼吸循环系统 (1 )面罩组:头带、面裙、视窗框、雾刷、发音装置、口鼻杯; (2 )呼吸软管组:呼吸软管、安全圈、软管固定带、快速三通接头、呼吸阀座、呼吸膜片、软管锁定圈、密封帽; (3 )清净罐组:药罐、排气阀; (4 )冷却罐组:冰盒、冷却室、定量进气快速接口; (5)气囊组:气囊、排水阀、气囊压板、气囊连杆、加载弹簧、U 型板、自补装置 3.供氧系统 (1)气瓶组:瓶体、开关旋钮装置; (2)分配器:中高压膛室、安全阀、手补装置、定量自补出气接头、传感器接头; (3)供氧管路:手补、定量、自补、压力传感管路。 气 瓶瓶阀减压器高中气囊冷却罐自 动 供 氧手 动 供 氧安全阀流量传感器主机显示器 4、电子报警系统 (1)主机:信号转变装置、电源、输入输出线路、保护壳体; (2)声光报警仪:显示器、信号灯、背光键(工作时间提示键)。 5、BG4 显示器: (1)双重显示:图形显示,通过扇形节段方式,显示出压力的大概值,比较直观。数字显示,通过精确到...
