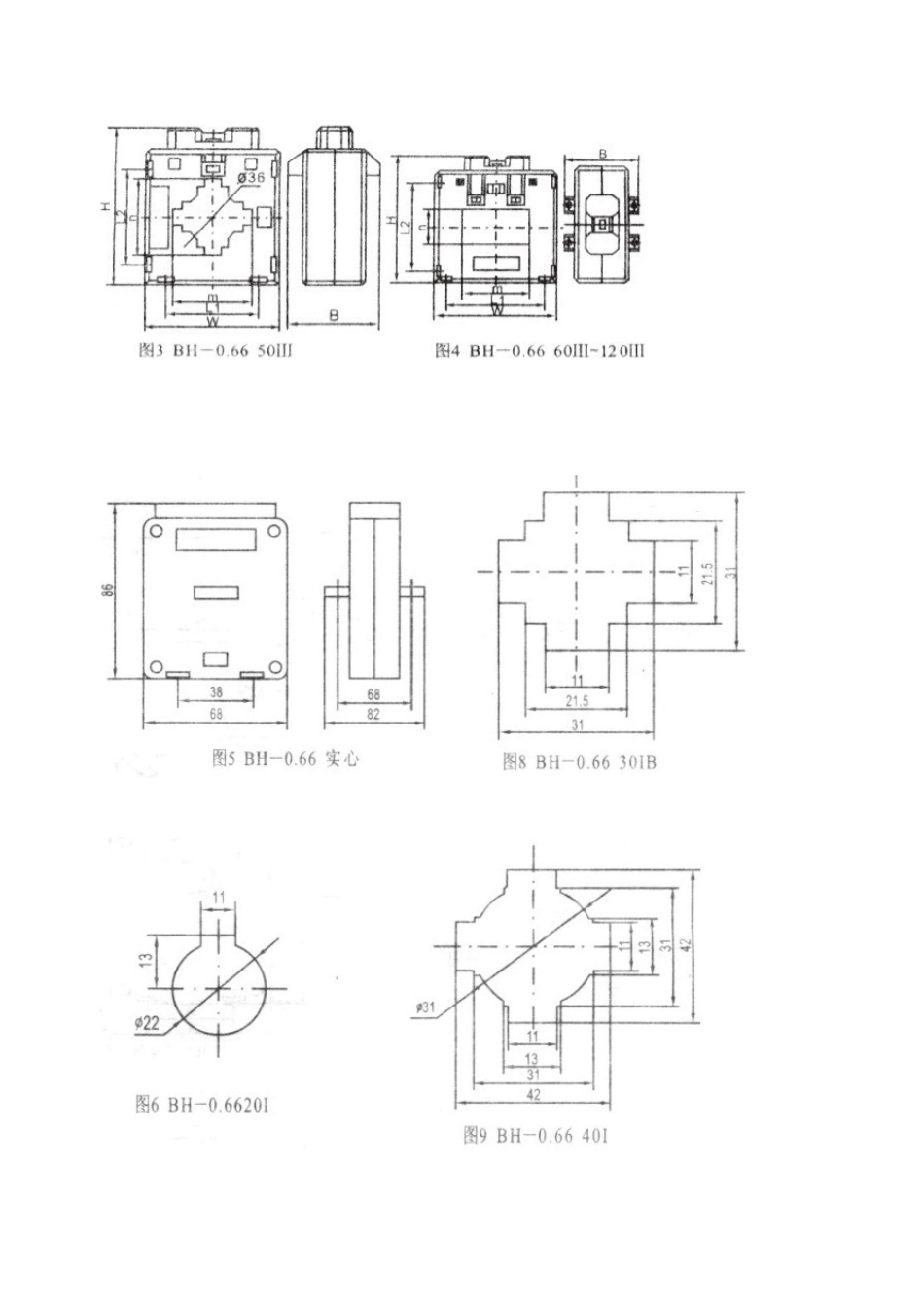

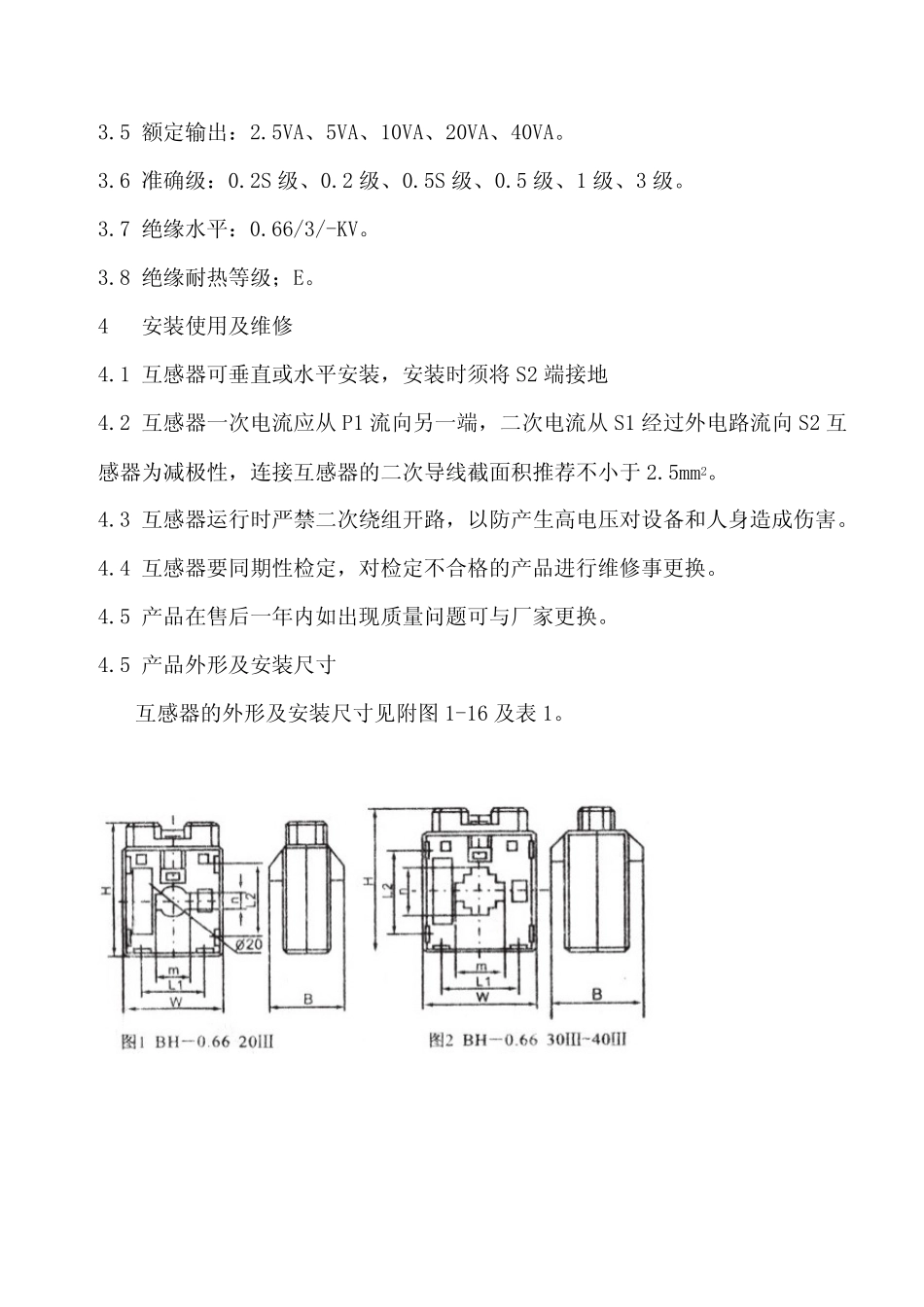

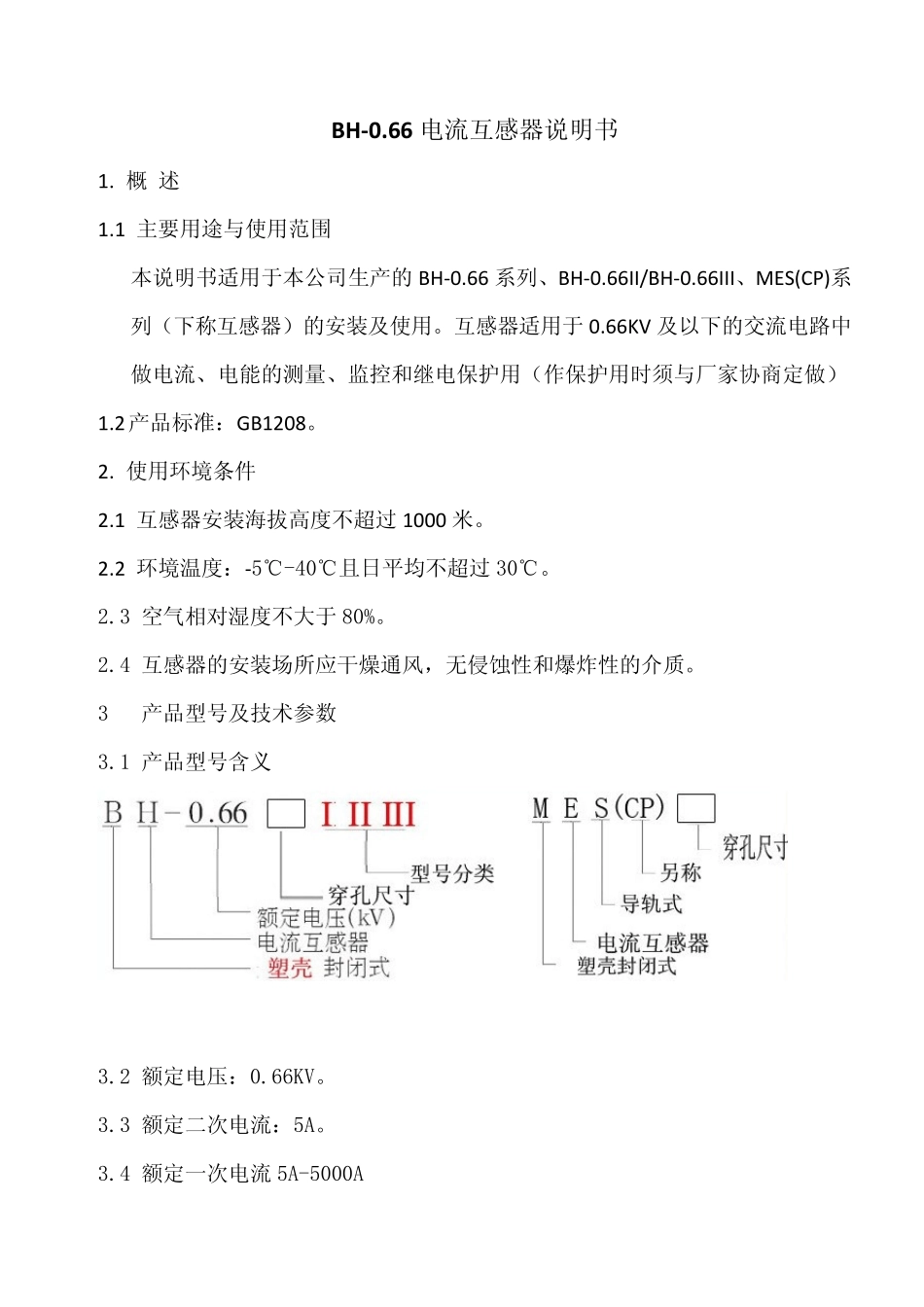

BH‐0.66 电流互感器说明书 1. 概 述 1.1 主要用途与使用范围 本说明书适用于本公司生产的BH‐0.66 系列、BH‐0.66II/BH‐0.66III、MES(CP)系列（下称互感器）的安装及使用。互感器适用于0.66KV 及以下的交流电路中做电流、电能的测量、监控和继电保护用（作保护用时须与厂家协商定做） 1.2 产品标准：GB1208。 2. 使用环境条件 2.1 互感器安装海拔高度不超过1000 米。 2.2 环境温度：‐5℃-40℃且日平均不超过30℃。 2.3 空气相对湿度不大于80%。 2.4 互感器的安装场所应干燥通风，无侵蚀性和爆炸性的介质。 3 产品型号及技术参数 3.1 产品型号含义 3.2 额定电压：0.66KV。 3.3 额定二次电流：5A。 3.4 额定一次电流5A-5000A 3.5 额定输出：2.5VA、5VA、10VA、20VA、40VA。 3.6 准确级：0.2S 级、0.2 级、0.5S 级、0.5 级、1 级、3 级。 3.7 绝缘水平：0.66/3/-KV。 3.8 绝缘耐热等级；E。 4 安装使用及维修 4.1 互感器可垂直或水平安装，安装时须将 S2 端接地 4.2 互感器一次电流应从 P1 流向另一端，二次电流从 S1 经过外电路流向 S2 互感器为减极性，连接互感器的二次导线截面积推荐不小于 2.5mm2。 4.3 互感器运行时严禁二次绕组开路，以防产生高电压对设备和人身造成伤害。 4.4 互感器要同期性检定，对检定不合格的产品进行维修事更换。 4.5 产品在售后一年内如出现质量问题可与厂家更换。 4.5 产品外形及安装尺寸 互感器的外形及安装尺寸见附图 1-16 及表 1。 订货须知：客户订购时需要提供详细的参数，电流比，精度等级和孔径等。
