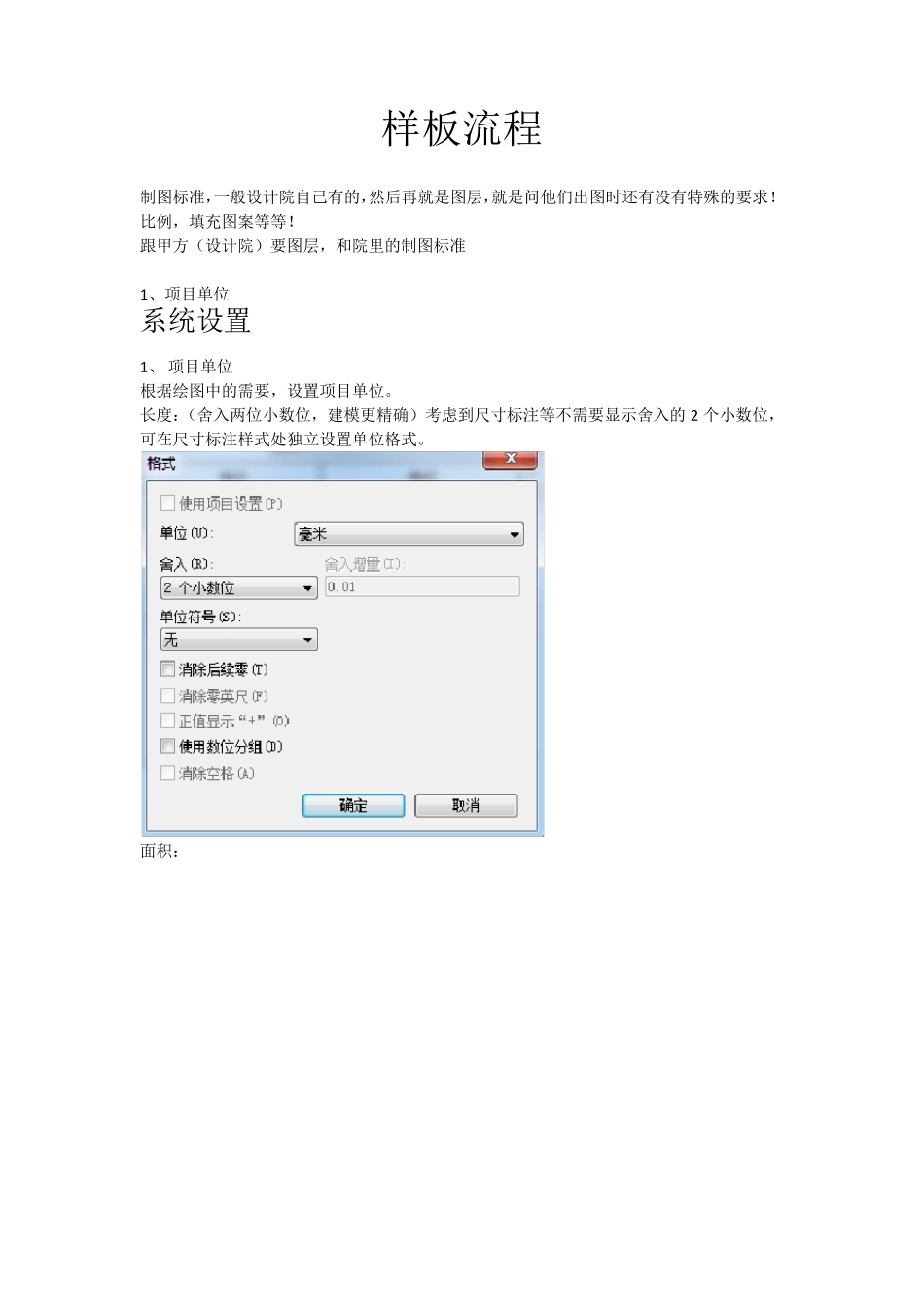

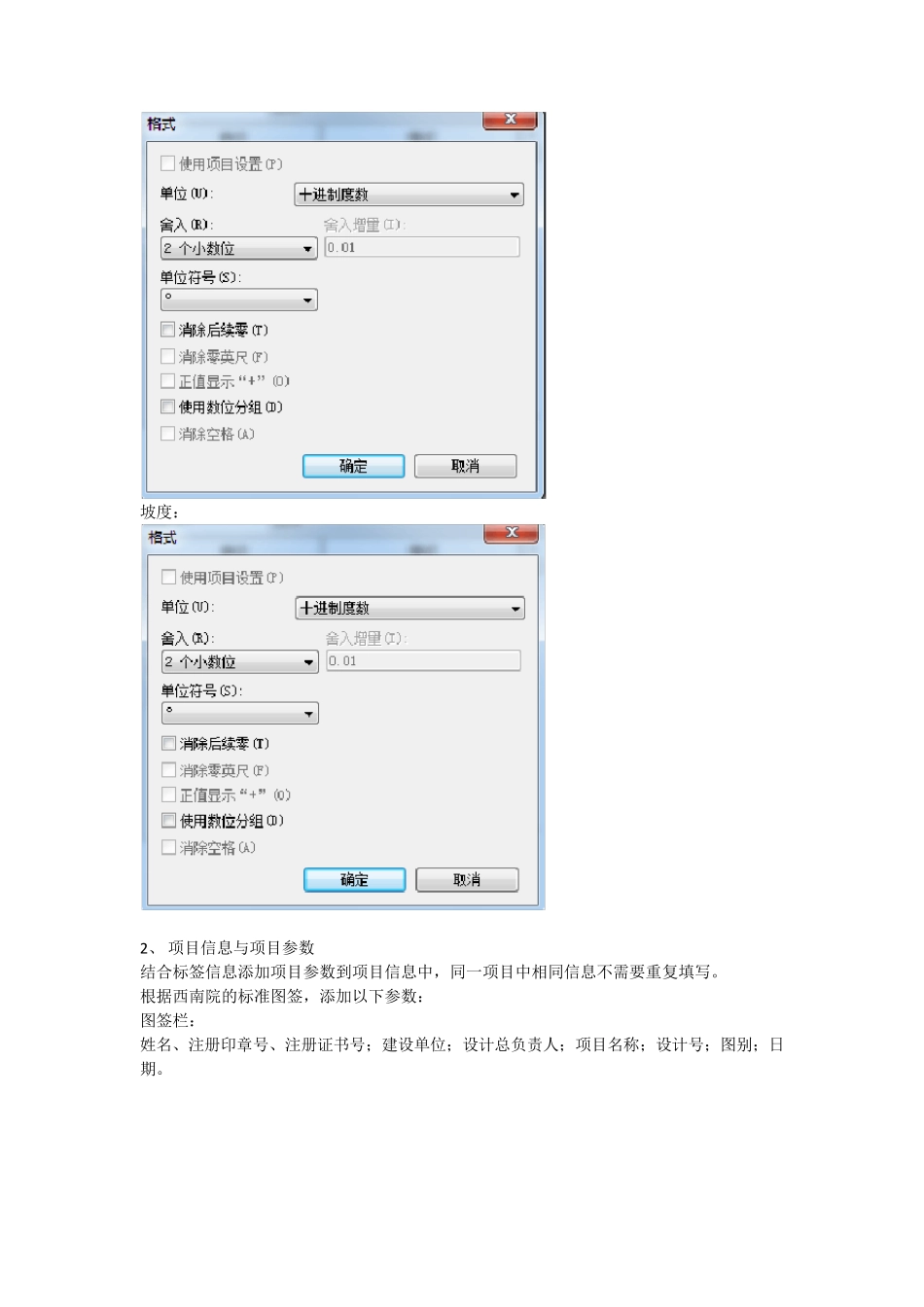

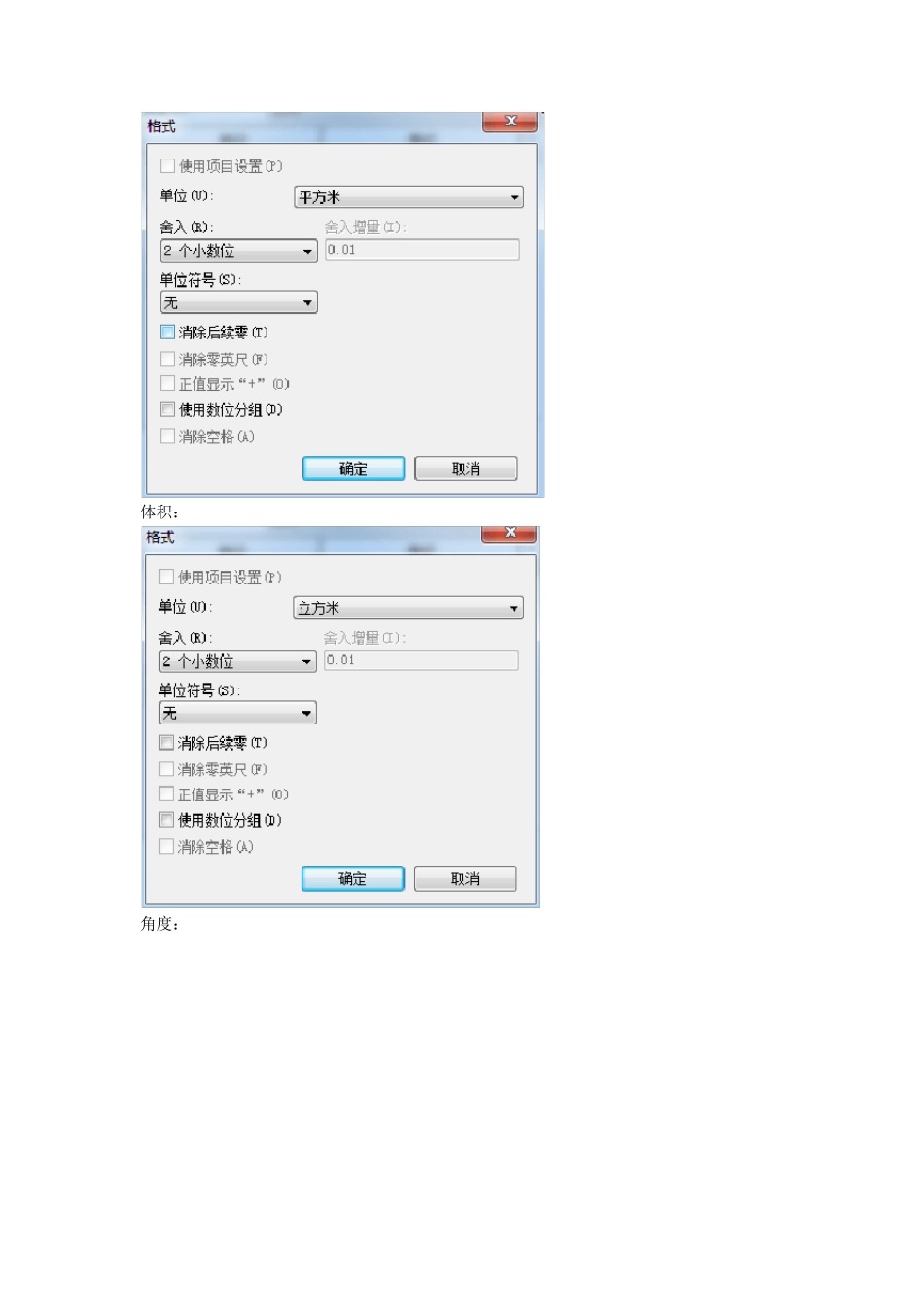

样板流程 制图标准，一般设计院自己有的，然后再就是图层，就是问他们出图时还有没有特殊的要求！比例，填充图案等等！ 跟甲方（设计院）要图层，和院里的制图标准 1、项目单位 系统设置 1、 项目单位 根据绘图中的需要，设置项目单位。 长度：（舍入两位小数位，建模更精确）考虑到尺寸标注等不需要显示舍入的2 个小数位，可在尺寸标注样式处独立设置单位格式。 面积： 体积： 角度： 坡度： 2 、 项目信息与项目参数 结合标签信息添加项目参数到项目信息中，同一项目中相同信息不需要重复填写。 根据西南院的标准图签，添加以下参数： 图签栏： 姓名、注册印章号、注册证书号；建设单位；设计总负责人；项目名称；设计号；图别；日期。 会签栏： 会签：建筑，会签：结构，会签：给排水，会签：电气，会签：通讯，会签：暖通。 其他图签参数在不同图纸上可能不同，所以将其添加进“图纸”类别，通过在图纸“实例属性”中手动添加。 2、 线宽、线型图案、线样式设置 线宽 用的上的就 6 种。 线宽： 设计院常用线宽分别为： 细：0.1mm，中：0.2mm，中粗：3.5mm；粗 5.0mm 对用 Revit 中的线样式： 1 2 3 4 线样式： 线样式命名：“线宽笔号”-“线样式”-“颜色” eg：“02-实线-紫”代表 2 号笔宽的紫色实线 Revit 中默认的线样式：宽线 中粗线 线 细线 对应的标准线样式： 粗线 中粗 中 细 其他基本线样式均已设置（具体参见管理-线样式）。 线形图案： 虚线（粗、中粗、中、细）；单点长画线（粗、中、细）；双点长画线（粗、中、细）；轴网线，标高隐藏线、幕墙网格线。 3 、 对象样式 结合西南院出图标准，修改部分对象样式的截面线样式、填充样式及投影线样式、填充样式（具体参见管理-对象样式）。 用户可根据项目需要自定义修改。 4 、 材质与填充图案 设置常用材质，并在标识处为材质分类。注意为材质取好名字，后期标注材质时直接使用材质标记来提取材质。 5、 过滤器 00-内墙；外墙；剪力墙（根据墙体类型名称来区分）：主要用于图纸表达，控制/替换各种详细程度下各种类型墙体的显示。 平面视图：表达复合幕墙时，需要中等显示，需要将内墙和剪力墙的截面填充替换。 剖面视图：楼板表达面层和结构层，需要中等显示，需要将内墙和剪力墙的截面填充替换。 墙体表面填充不需要显示。 01-仅剪力墙可见：主要用于在视图中只显示结构模型。 3 、尺寸标注的设置...
