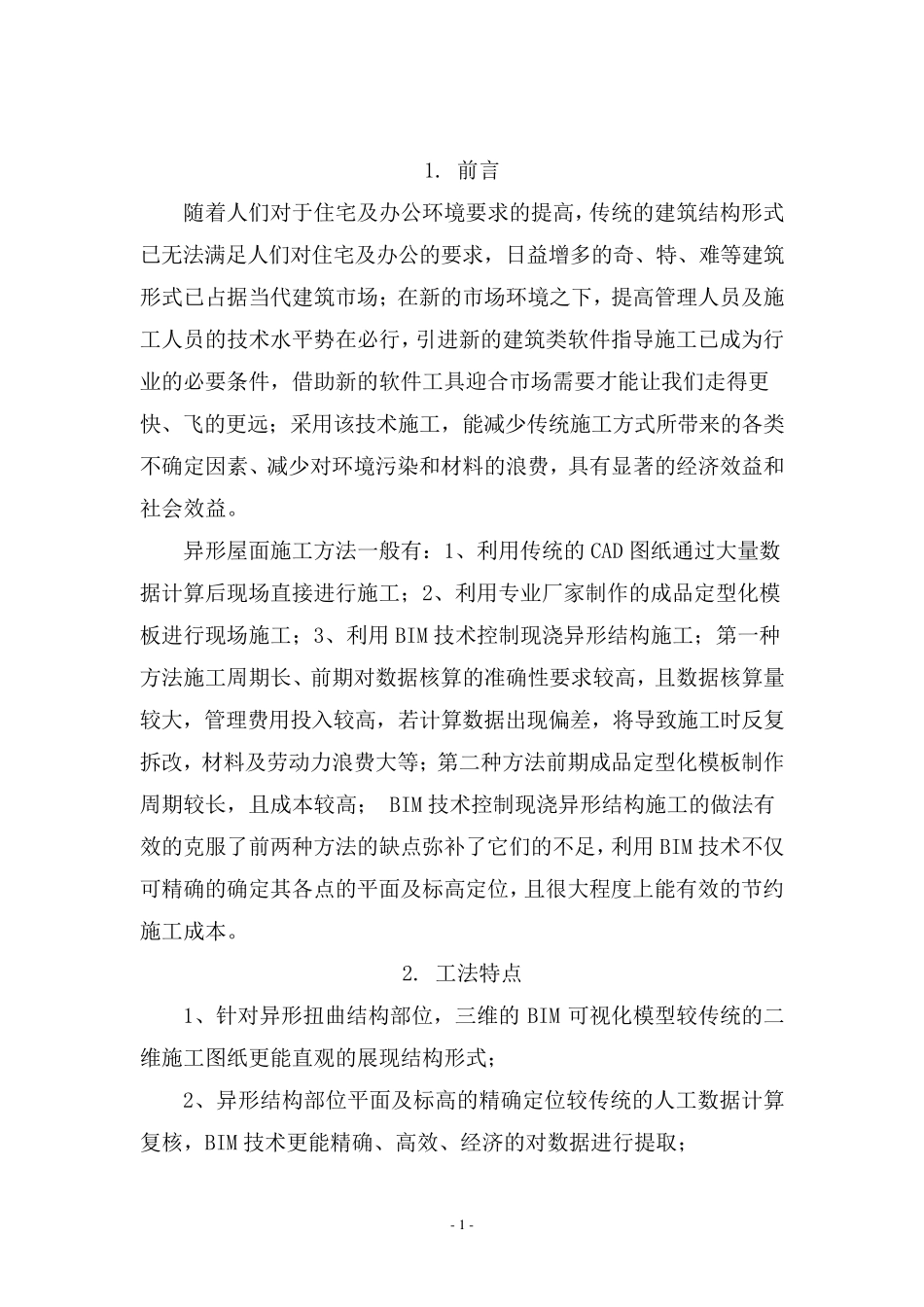

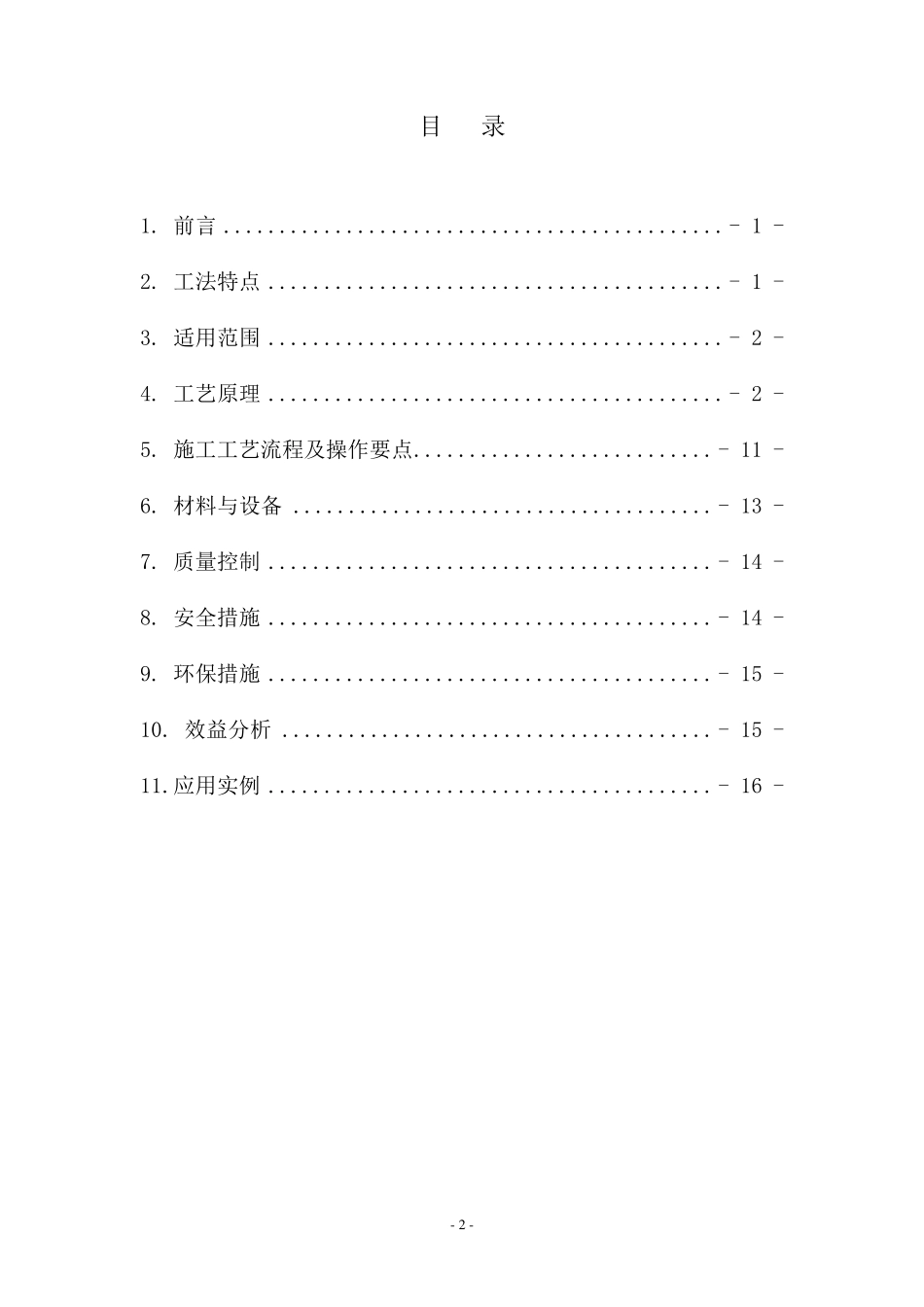

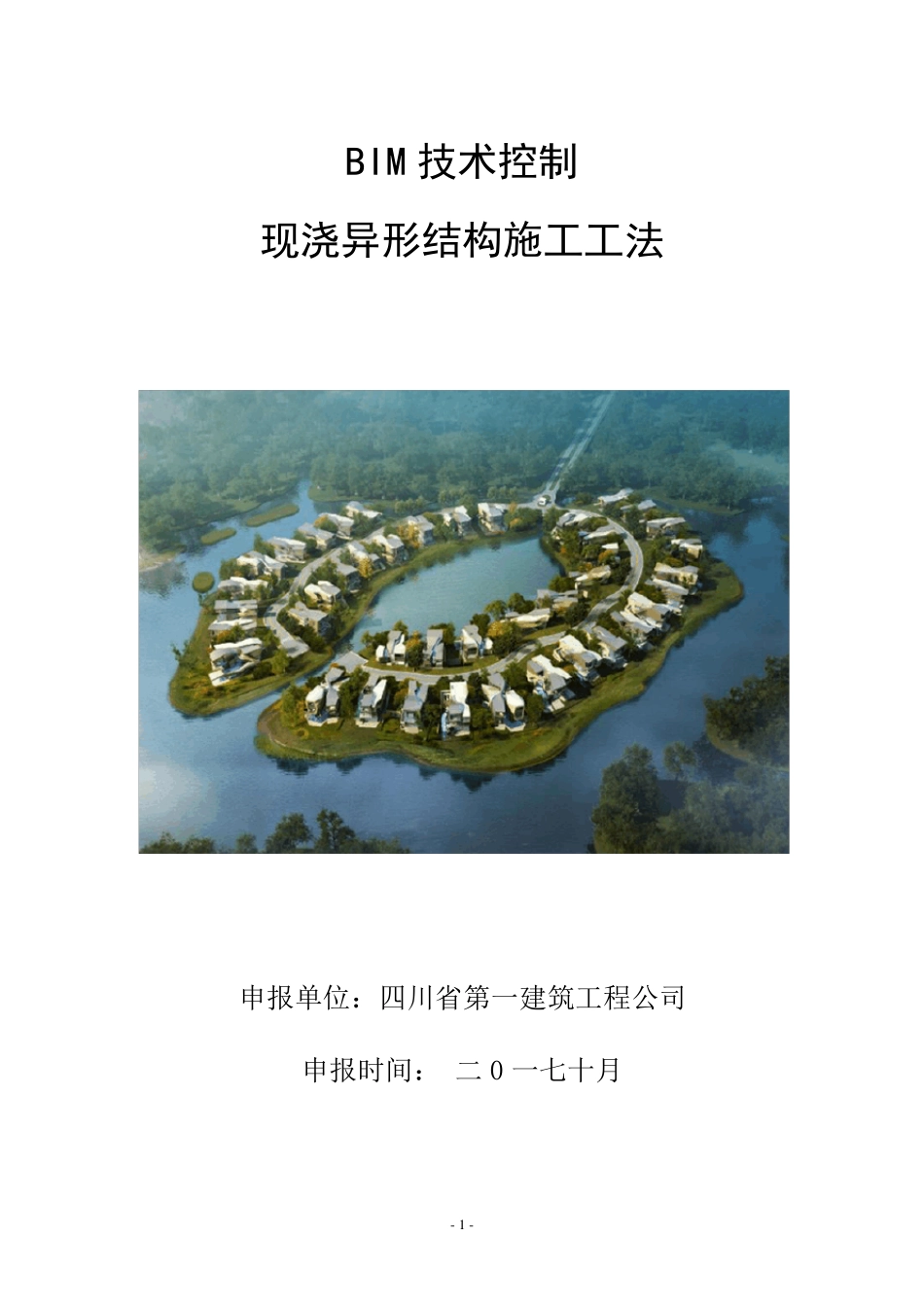

- 1 - BIM 技术控制 现浇异形结构施工工法 申报单位：四川省第一建筑工程公司 申报时间： 二 0 一七十月 - 2 - 目 录 1. 前言 ............................................. - 1 - 2. 工法特点 ......................................... - 1 - 3. 适用范围 ......................................... - 2 - 4. 工艺原理 ......................................... - 2 - 5. 施工工艺流程及操作要点 ........................... - 11 - 6. 材料与设备 ...................................... - 13 - 7. 质量控制 ........................................ - 14 - 8. 安全措施 ........................................ - 14 - 9. 环保措施 ........................................ - 15 - 10. 效益分析 ....................................... - 15 - 11.应用实例 ........................................ - 16 - - 1 - 1. 前言 随着人们对于住宅及办公环境要求的提高，传统的建筑结构形式已无法满足人们对住宅及办公的要求，日益增多的奇、特、难等建筑形式已占据当代建筑市场；在新的市场环境之下，提高管理人员及施工人员的技术水平势在必行，引进新的建筑类软件指导施工已成为行业的必要条件，借助新的软件工具迎合市场需要才能让我们走得更快、飞的更远；采用该技术施工，能减少传统施工方式所带来的各类不确定因素、减少对环境污染和材料的浪费，具有显著的经济效益和社会效益。 异形屋面施工方法一般有：1、利用传统的CAD 图纸通过大量数据计算后现场直接进行施工；2、利用专业厂家制作的成品定型化模板进行现场施工；3、利用 BIM 技术控制现浇异形结构施工；第一种方法施工周期长 、前期对数据核 算的准 确性 要求较 高，且 数据核 算量较 大，管理费用投 入 较 高，若 计算数据出 现偏 差 ，将 导致 施工时 反 复拆 改 ，材料及劳 动 力 浪费大等；第二 种方法前期成品定型化模板制作周期较 长 ，且 成本 较 高； BIM 技术控制现浇异形结构施工的做 法有效的克 服 了 前两 种方法的缺 点 弥 补 了 它 们的不足，利用 BIM 技术不仅可 精 确的确定其 各点 的平面及标 高定位 ，且 很 大程 度 上 能有效的节 约施工成本 。 2. 工法特点 1、针 对异形扭 曲 结构...
