BIM模型深度标准

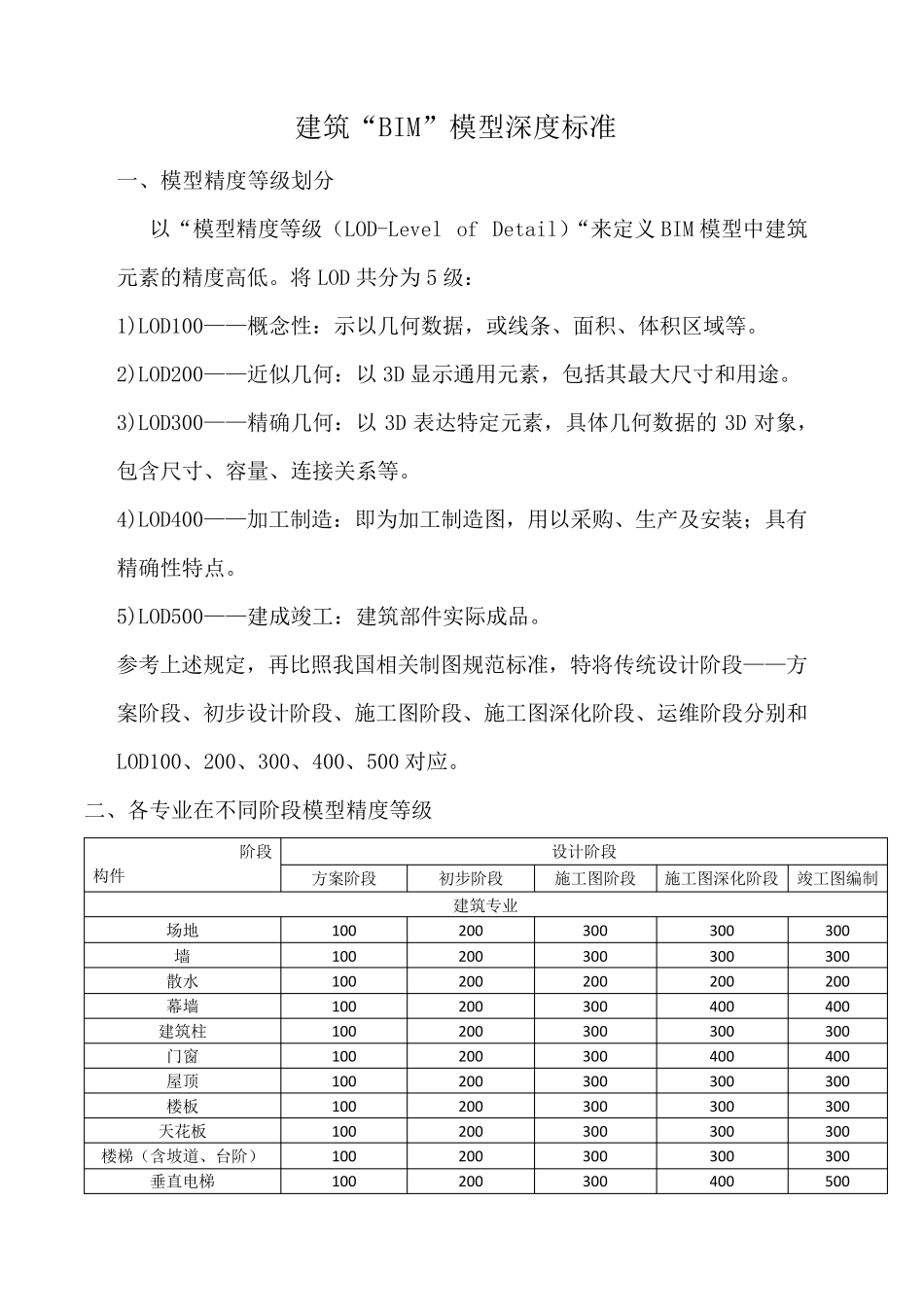

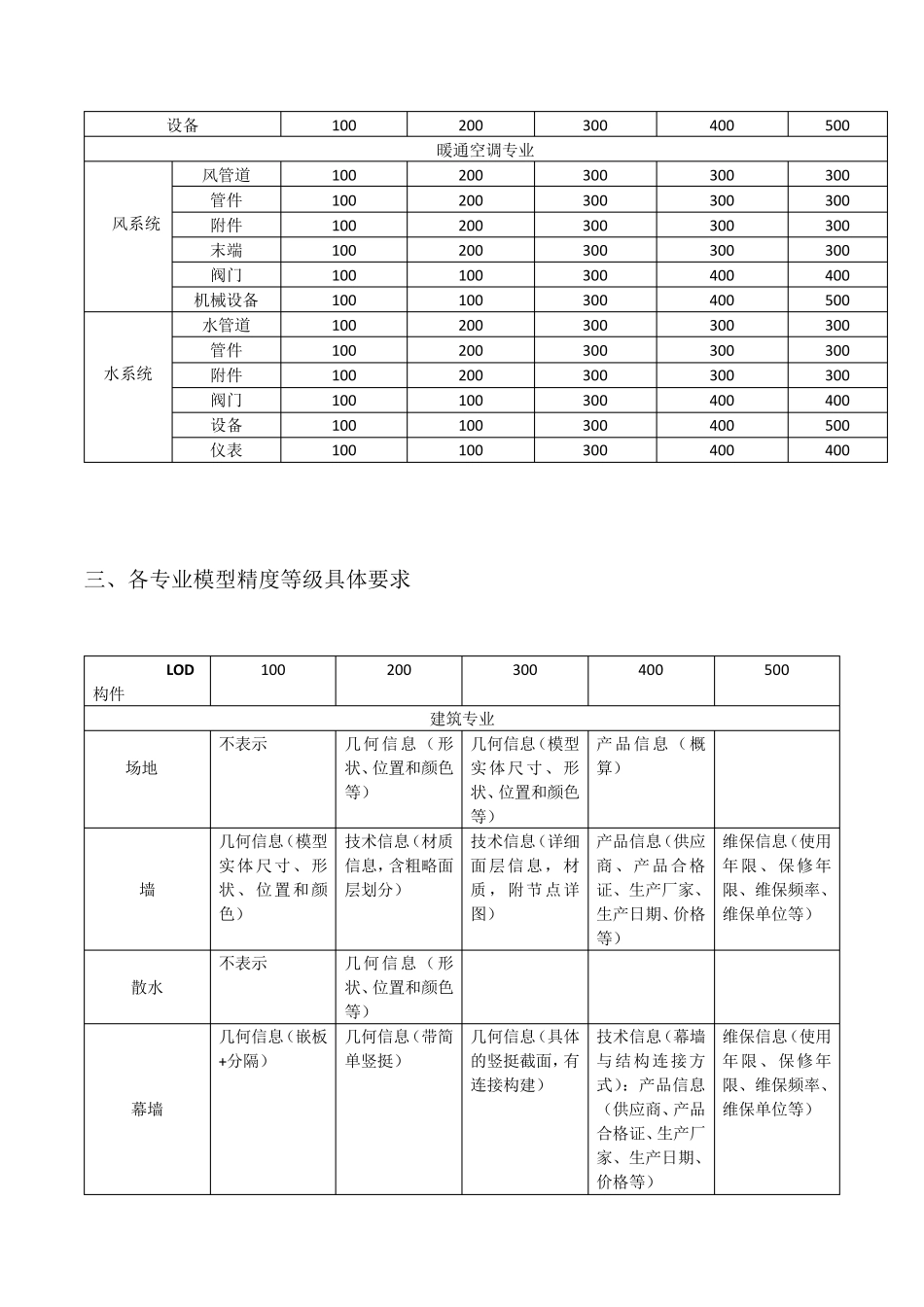

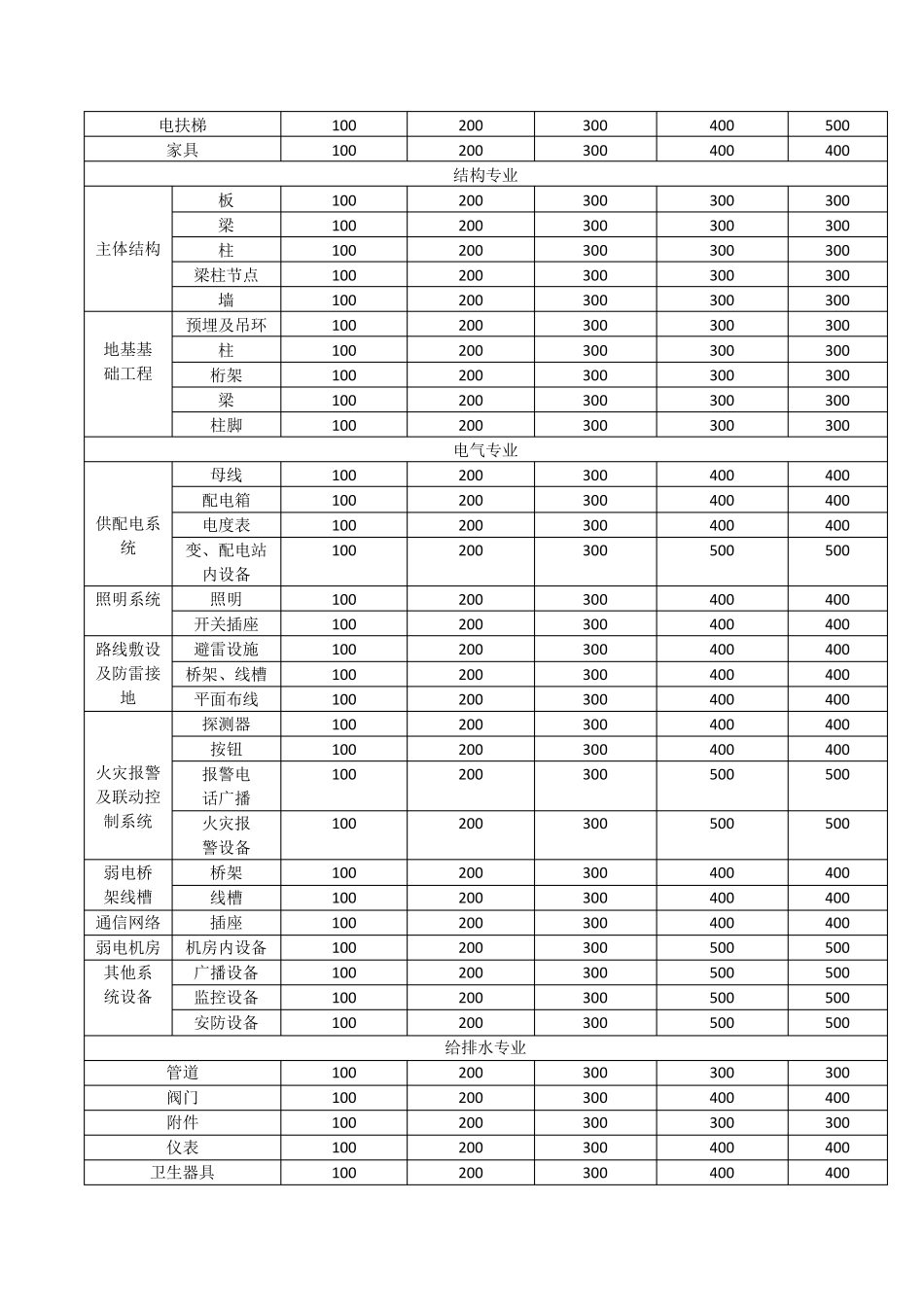

建筑“BIM”模型深度标准 一、模型精度等级划分 以“模型精度等级（LOD-Level of Detail）“来定义BIM 模型中建筑元素的精度高低。将LOD 共分为5 级： 1)LOD100——概念性：示以几何数据，或线条、面积、体积区域等。 2)LOD200——近似几何：以3D 显示通用元素，包括其最大尺寸和用途。 3)LOD300——精确几何：以3D 表达特定元素，具体几何数据的3D 对象，包含尺寸、容量、连接关系等。 4)LOD400——加工制造：即为加工制造图，用以采购、生产及安装；具有精确性特点。 5)LOD500——建成竣工：建筑部件实际成品。 参考上述规定，再比照我国相关制图规范标准，特将传统设计阶段——方案阶段、初步设计阶段、施工图阶段、施工图深化阶段、运维阶段分别和LOD100、200、300、400、500 对应。 二、各专业在不同阶段模型精度等级 阶段 构件 设计阶段 方案阶段 初步阶段 施工图阶段 施工图深化阶段 竣工图编制 建筑专业 场地 100 200 300 300 300 墙 100 200 300 300 300 散水 100 200 200 200 200 幕墙 100 200 300 400 400 建筑柱 100 200 300 300 300 门窗 100 200 300 400 400 屋顶 100 200 300 300 300 楼板 100 200 300 300 300 天花板 100 200 300 300 300 楼梯（含坡道、台阶） 100 200 300 300 300 垂直 电 梯 100 200 300 400 500 电扶梯 100 200 300 400 500 家具 100 200 300 400 400 结构专业 主体结构 板 100 200 300 300 300 梁 100 200 300 300 300 柱 100 200 300 300 300 梁柱节点 100 200 300 300 300 墙 100 200 300 300 300 地基基 础工程 预埋及吊环 100 200 300 300 300 柱 100 200 300 300 300 桁架 100 200 300 300 300 梁 100 200 300 300 300 柱脚 100 200 300 300 300 电气专业 供配电系统 母线 100 200 300 400 400 配电箱 100 200 300 400 400 电度表 100 200 300 400 400 变、配电站内设备 100 200 300 500 500 照明系统 照明 100 200 300 400 400 开关插座 100 200 300 400 400 路线敷设及防雷接地 避雷设施 100 200 300 400 400 桥架、线槽 100 200 300 400 400 平面布线 100 200 300 400 400 火灾报警及联动控制系统 探测器 100 200 300 400 400 按钮 100 200 3...
