bjt晶体管放大器设计仿真实验报告

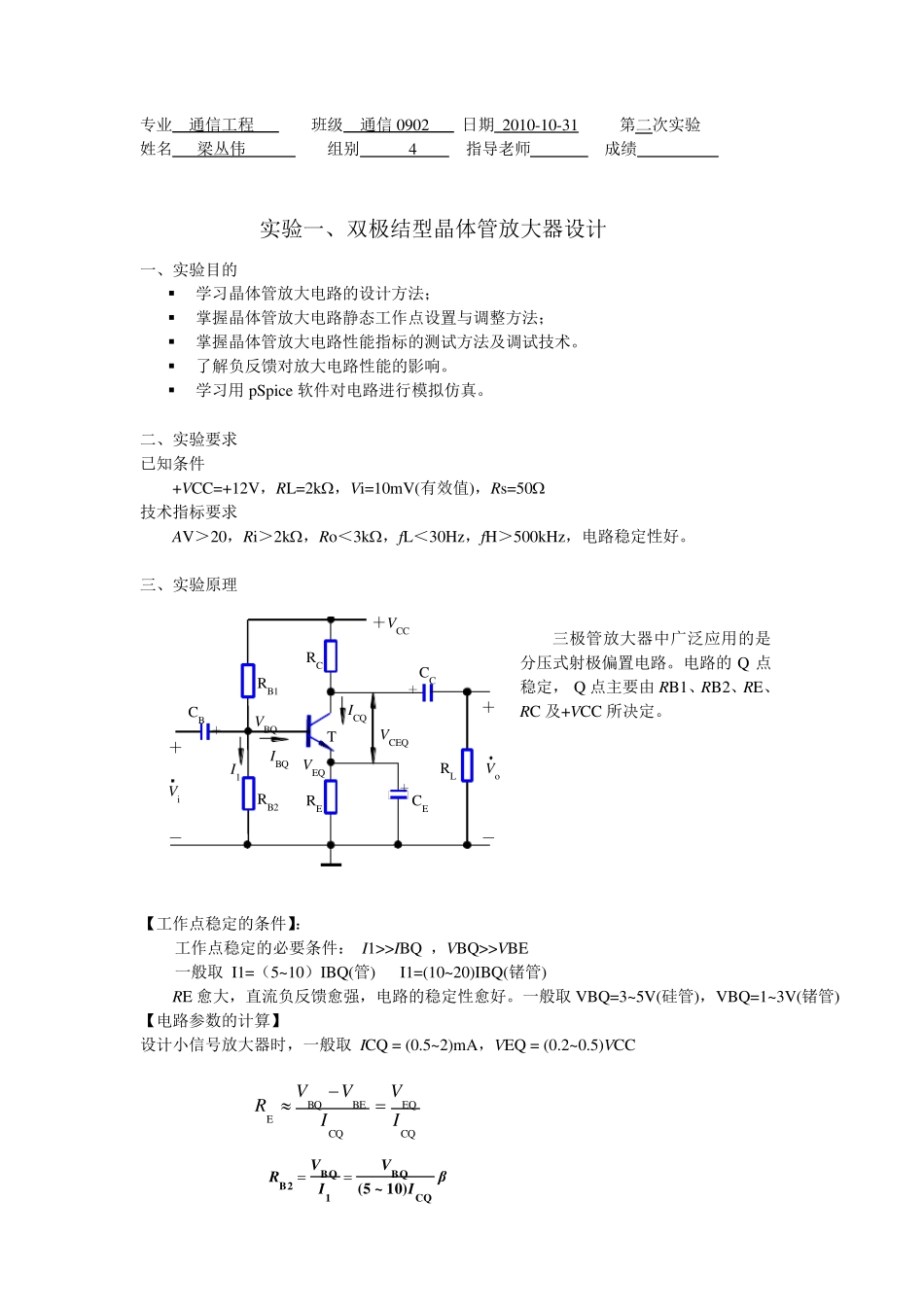

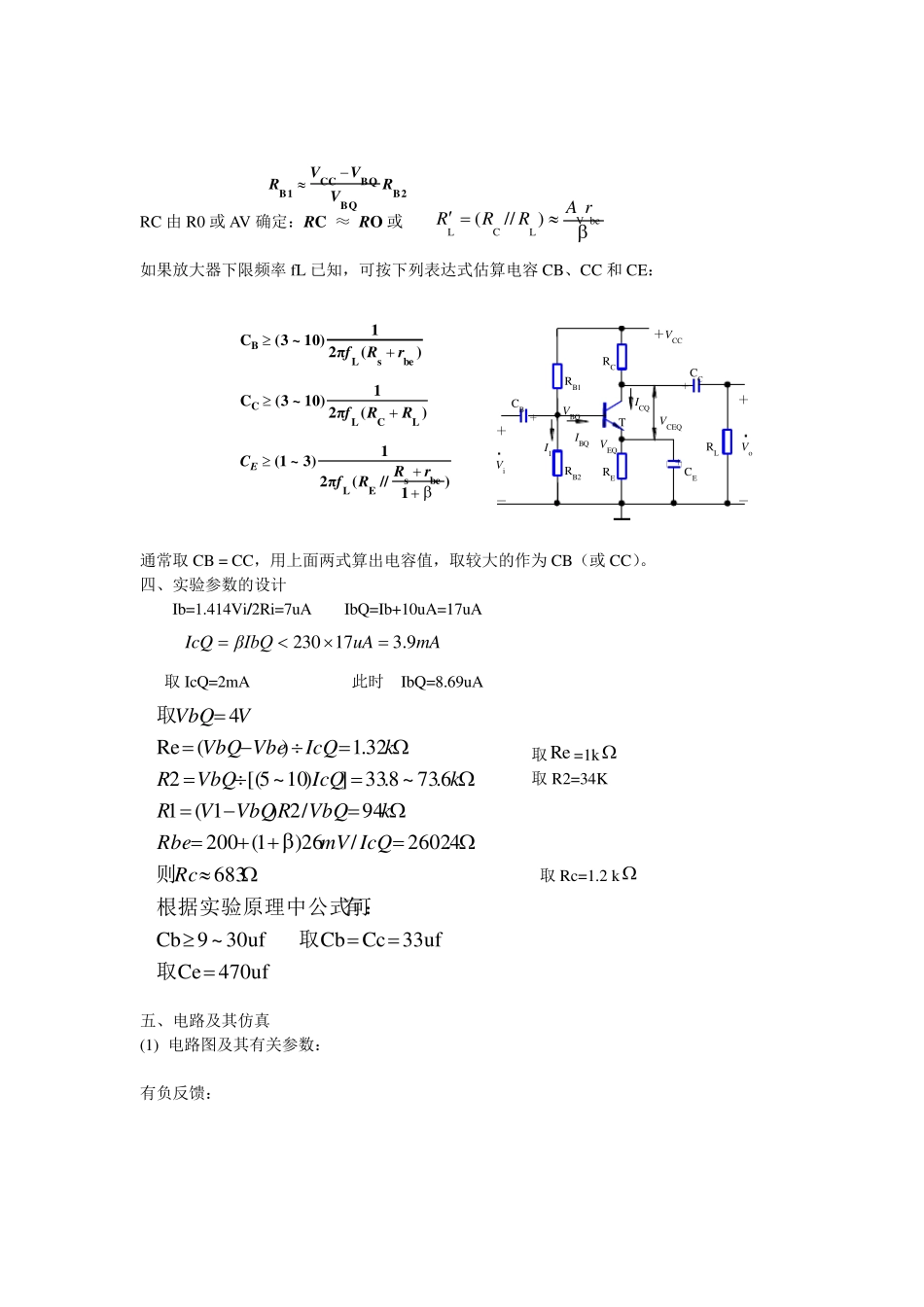

专业 通信工程 班级 通信0902 日期 2010-10-31 第二次实验 姓名 梁丛伟 组别 4 指导老师 成绩 实验一、双极结型晶体管放大器设计 一、实验目的 ▪ 学习晶体管放大电路的设计方法； ▪ 掌握晶体管放大电路静态工作点设置与调整方法； ▪ 掌握晶体管放大电路性能指标的测试方法及调试技术。 ▪ 了解负反馈对放大电路性能的影响。 ▪ 学习用 pSpice 软件对电路进行模拟仿真。 二、实验要求 已知条件 +VCC=+12V，RL=2k，Vi=10mV(有效值)，Rs=50 技术指标要求 AV＞20，Ri＞2k，Ro＜3k，fL＜30Hz，fH＞500kHz，电路稳定性好。 三、实验原理 【工作点稳定的条件】： 工作点稳定的必要条件： I1>>IBQ ，VBQ>>VBE 一般取 I1=（5~10）IBQ(管) I1=(10~20)IBQ(锗管) RE 愈大，直流负反馈愈强，电路的稳定性愈好。一般取 VBQ=3~5V(硅管)，VBQ=1~3V(锗管) 【电路参数的计算】 设计小信号放大器时，一般取 ICQ = (0.5~2)mA，VEQ = (0.2~0.5)VCC 三极管放大器中广泛应用的是分压式射极偏置电路。电路的 Q 点稳定， Q 点主要由 RB1、RB2、RE、RC 及+VCC 所决定。 CB ＋ ＋ I1 － RB2 RB1 IBQ VBQ VEQ VCEQ ICQ RC RE CE RL CC ＋ T ＋VCC ＋ － ＋ Vo Vi CQEQCQBEBQEIVIVVRβIVIVRCQBQ1BQB2)10~5( RC 由R0 或AV 确定：RC ≈ RO 或 如果放大器下限频率 fL 已知，可按下列表达式估算电容 CB、CC 和 CE： 通常取 CB = CC，用上面两式算出电容值，取较大的作为 CB（或CC）。 四、实验参数的设计 Ib=1.414Vi/2Ri=7uA IbQ=Ib+10uA=17uA 取 IcQ=2mA 此时 IbQ=8.69uA 取Re =1k 取 R2=34K 取 Rc=1.2 k 五、电路及其仿真 (1) 电路图及其有关参数： 有负反馈： B2BQBQCCB1RVVVRbeVLCL)//(rARRRmAuAβIbQIcQ9.317230 470ufCe 33ufCcCb 30uf~9Cb6834.2602/26)1(20094/2)1(16.73~8.33])10~5[(232.1)(Re4取取有：根据实验原理中公式可则取RcIcQmVRbekVbQRVbQVRkIcQVbQRkIcQVbeVbQVVbQ)(π21)10~3(CbesLBrRf)(π21)10~3(CLCLCRRf)1//(π21)3~1(besELrRRfCE CB ＋ ＋ I1 － RB2 RB1 IBQ VBQ VEQ VCEQ ICQ RC RE CE RL CC ＋ T ＋VCC ＋ － ＋ Vo Vi R215V1FREQ = 1kHzVAMPL = 10mVVOFF = 0C333uf0Q2Q...
