BLM直流无刷电机技术说明书

BLM直流无刷电机技术说明书_第1页
1/26
BLM直流无刷电机技术说明书_第2页
2/26
BLM直流无刷电机技术说明书_第3页
3/26

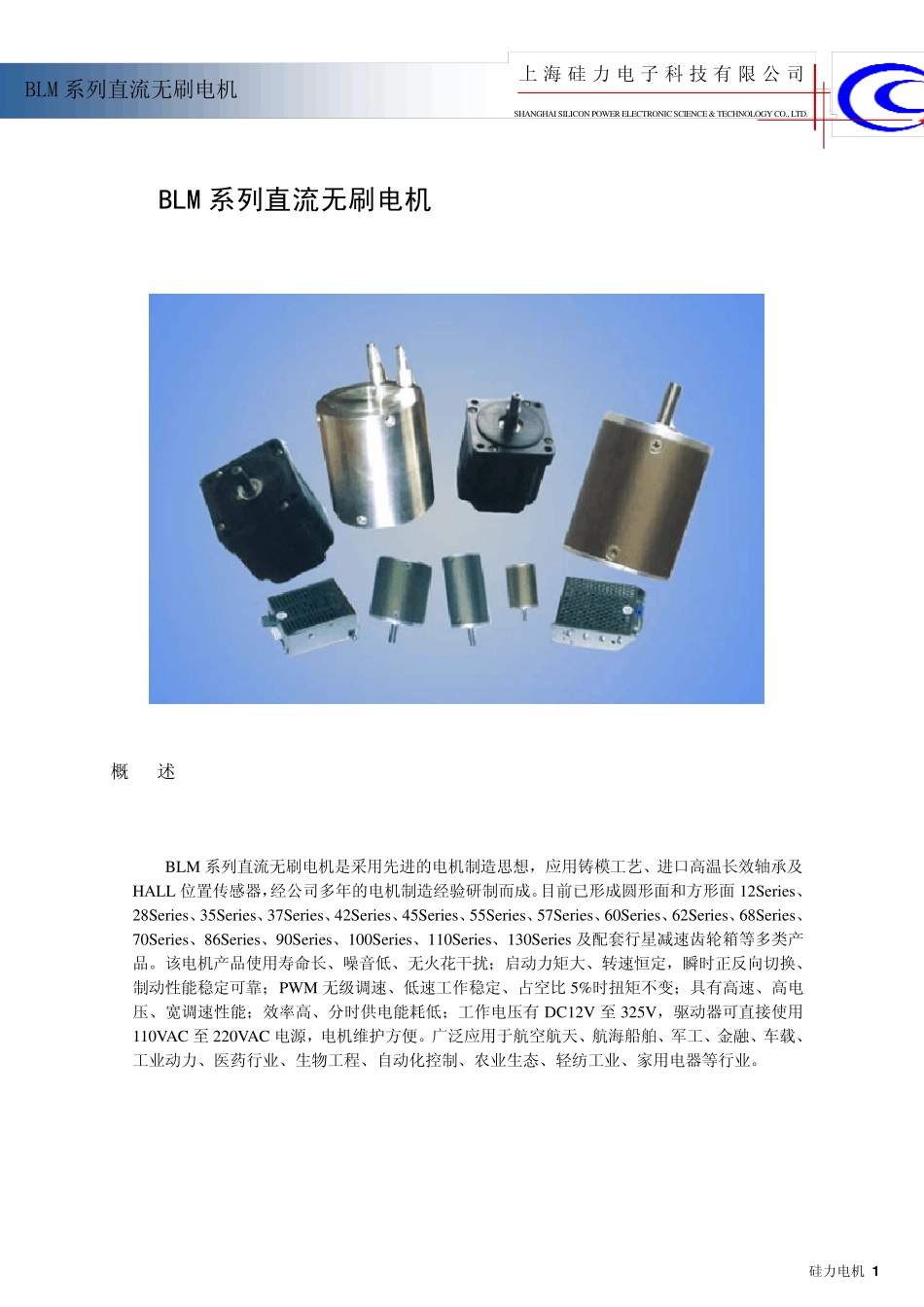

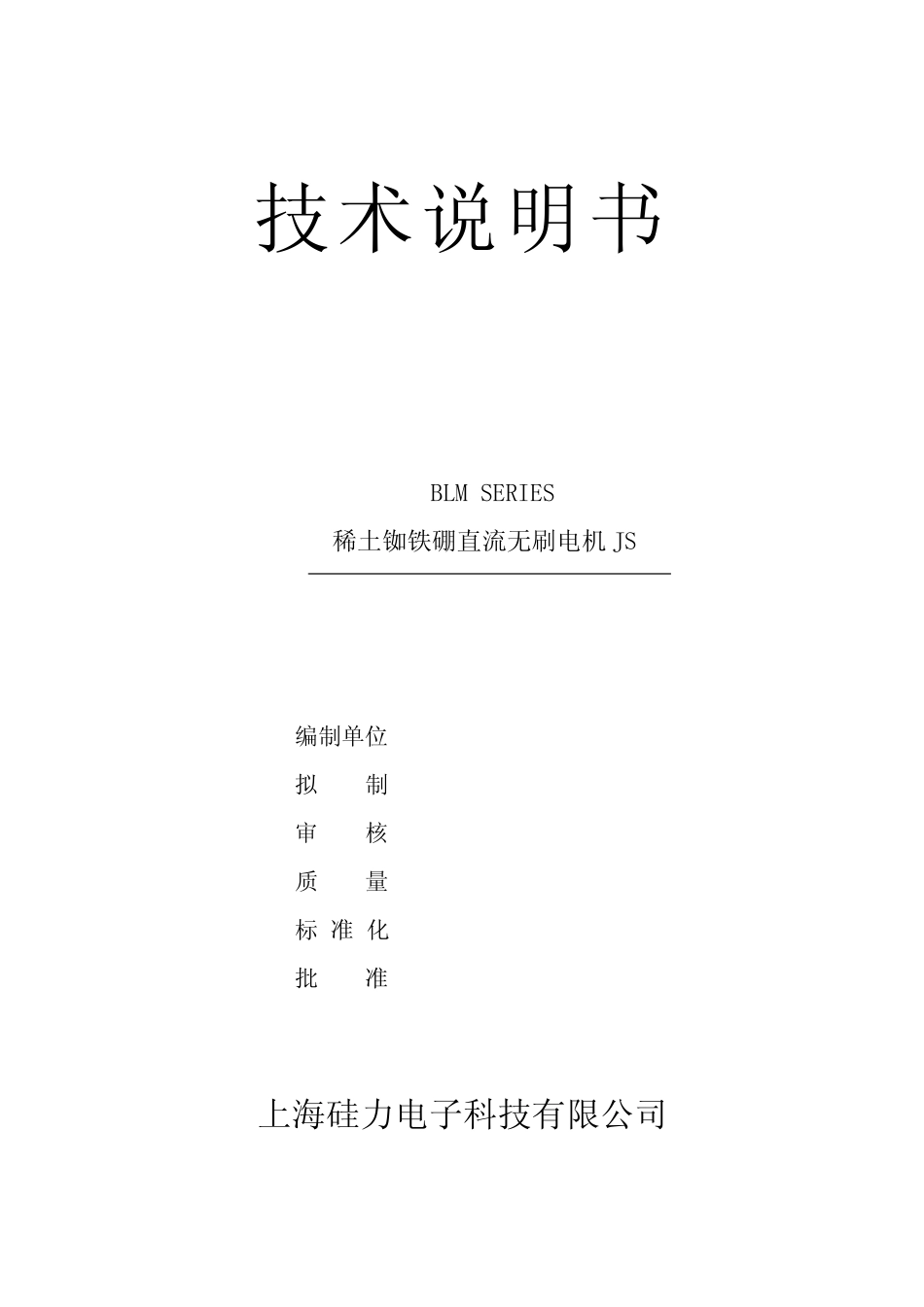

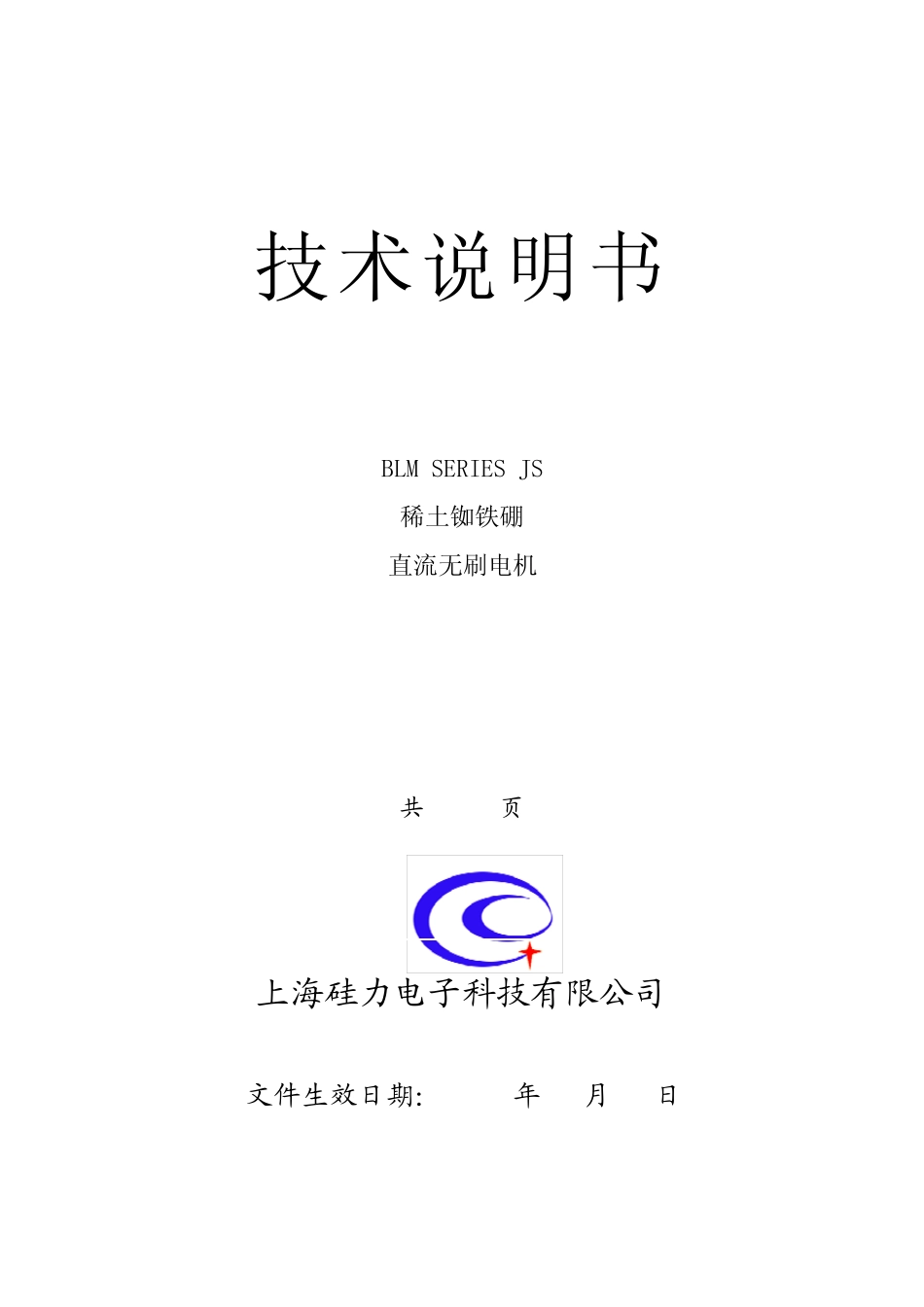

技术说明书 BLM SERIES JS 稀土铷铁硼 直流无刷电机 共 页 上海硅力电子科技有限公司 文件生效日期: 年 月 日 技术说明书 BLM SERIES 稀土铷铁硼直流无刷电机JS 编制单位 拟 制 审 核 质 量 标准化 批 准 上海硅力电子科技有限公司 BLM 系列直流无刷电机 上海硅力电子 科 技 有 限 公司SHANGHAI SILICON POWER ELECTRONIC SCIENCE & TECHNOLOGY CO., LTD. BLM 系列直流无刷电机 概 述 BLM 系列直流无刷电机是采用先进的电机制造思想,应用铸模工艺、进口高温长效轴承及HALL 位置传感器,经公司多年的电机制造经验研制而成。目前已形成圆形面和方形面 12Series、28Series、35Series、37Series、42Series、45Series、55Series、57Series、60Series、62Series、68Series、70Series、86Series、90Series、100Series、110Series、130Series 及配套行星减速齿轮箱等多类产品。该电机产品使用寿命长、噪音低、无火花干扰;启动力矩大、转速恒定,瞬时正反向切换、制动性能稳定可靠;PWM 无级调速、低速工作稳定、占空比 5%时扭矩不变;具有高速、高电压、宽调速性能;效率高、分时供电能耗低;工作电压有DC12V 至 325V,驱动器可直接使用110VAC 至 220VAC 电源,电机维护方便。广泛应用于航空航天、航海船舶、军工、金融、车载、工业动力、医药行业、生物工程、自动化控制、农业生态、轻纺工业、家用电器等行业。 硅力电机 1 上 海 硅 力 电 子 科 技 有 限 公司SHANGHAI SILICON POWER ELECTRONIC SCIENCE & TECHNOLOGY CO., LTD. BLM 系列直流无刷电机 型号说明 结构特点 BLM 系列无刷电机采用提高转子极数的办法来达到提供电机转矩的目的。此种BLM 系列的电机采用了高达8 极的转子设计,开放式的定子冲片结构降低了电机的成本,不像传统的伺服电机。BLM 系列电机无外壳,该种设计降低了材料的价值和节省装配的时间。 ●尺寸为 12、28、35、37、42、45、55、57、60、62、68、70、80、86、90、100、110、130 的尺寸 ●0.001Nm 到15Nm 的连续转矩 ●无刷结构 ●高转矩密度封装 ●高性能铷铁硼磁缸 一般特性 ●使用环境温度 -25~+60℃ ●使用环境湿度 20%~95% ●储存环境湿度 20%~85% ●绕组类型 YWE ●霍尔传感角度 120 degree electrical angle ●绝缘电阻 100MΩ ●介电强度 1 min ,1000VAC, 50Hz 硅力电机 2 参 数 siz...
