BLV型、BV型等450/750V和300/500V铝芯、铜芯聚氯乙烯绝缘电线型号、规格、性能指标

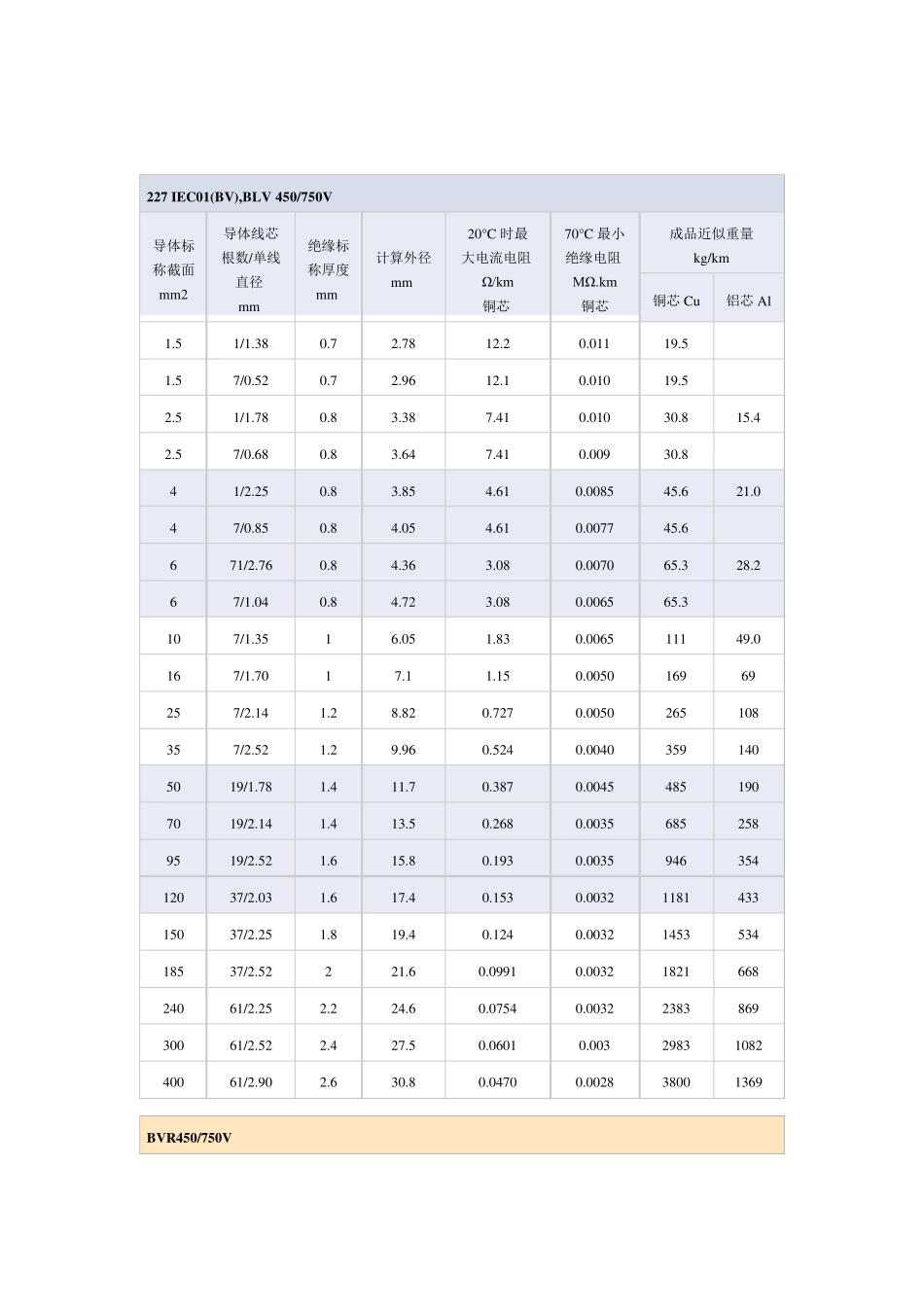

BLV型、BV型等450/750V和300/500V铝芯、铜芯聚氯乙烯绝缘电线型号、规格、性能指标_第1页
1/14

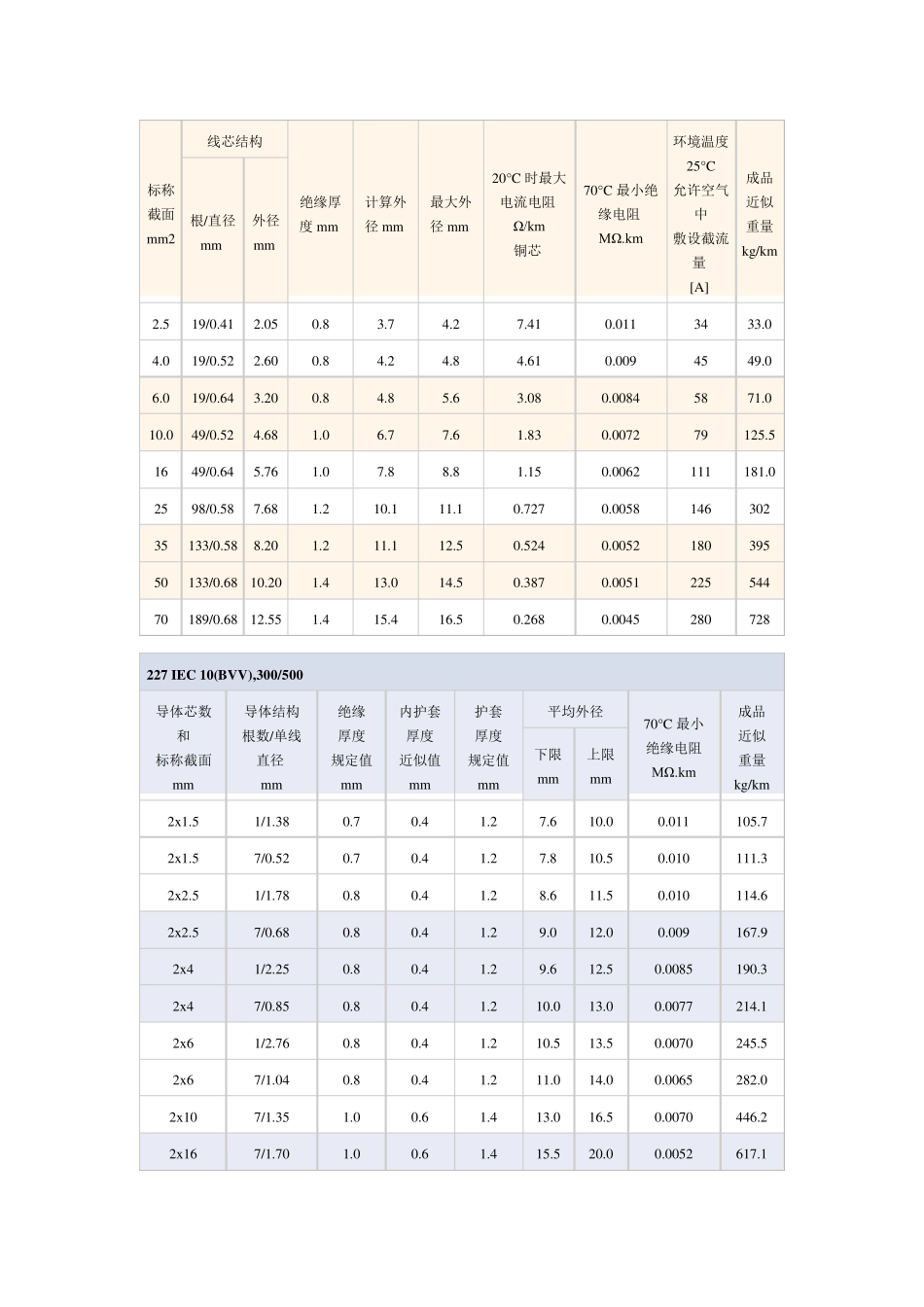

BLV型、BV型等450/750V和300/500V铝芯、铜芯聚氯乙烯绝缘电线型号、规格、性能指标_第2页
2/14

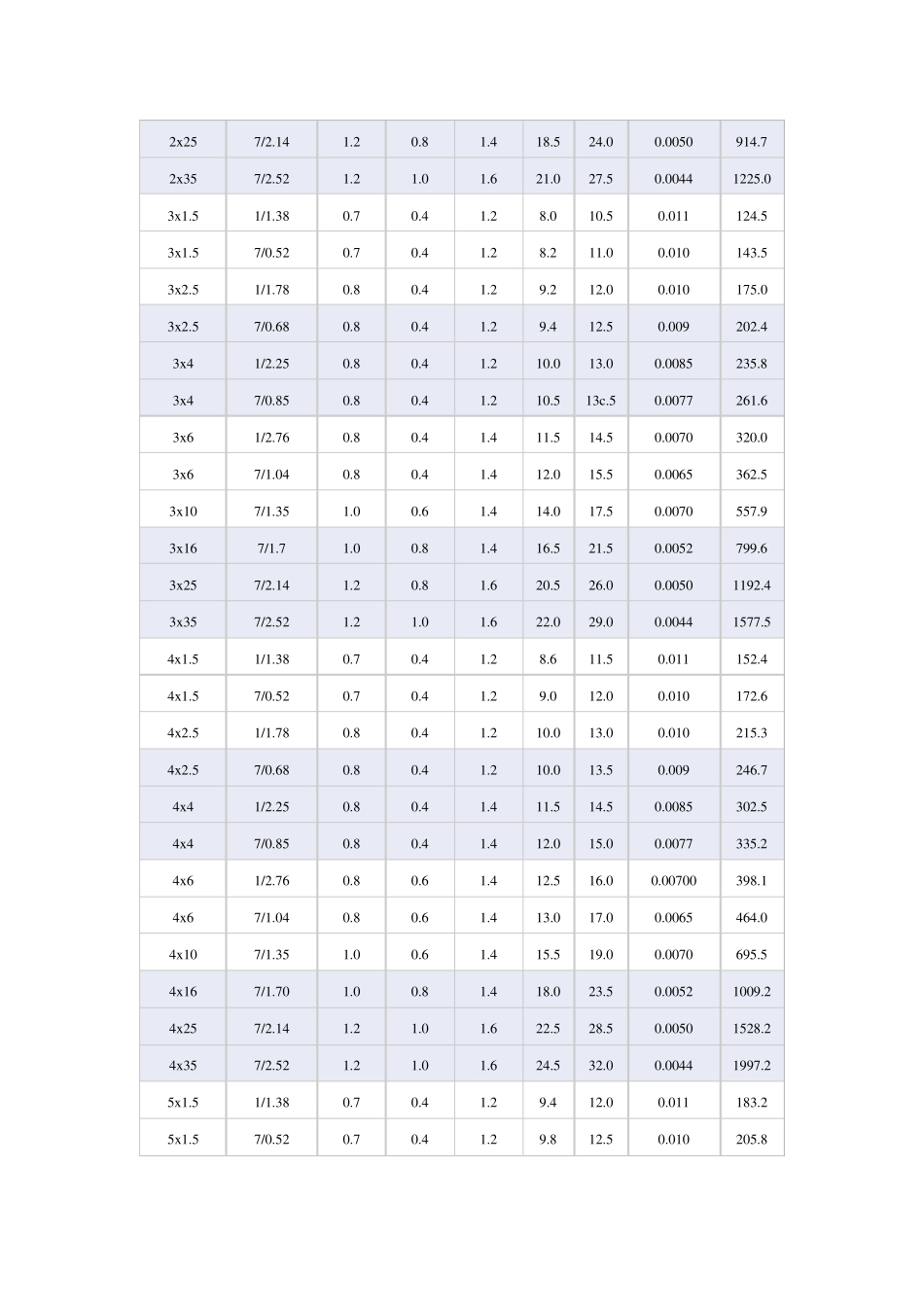

BLV型、BV型等450/750V和300/500V铝芯、铜芯聚氯乙烯绝缘电线型号、规格、性能指标_第3页
3/14
227 IEC01(BV),BLV 450/750V 导体标 称截面 mm2 导体线芯 根数/单线 直径 mm 绝缘标 称厚度 mm 计算外径 mm 20°C 时最 大电流电阻 Ω/km 铜芯 70°C 最小 绝缘电阻 MΩ.km 铜芯 成品近似重量 kg/km 铜芯Cu 铝芯Al 1.5 1/1.38 0.7 2.78 12.2 0.011 19.5 1.5 7/0.52 0.7 2.96 12.1 0.010 19.5 2.5 1/1.78 0.8 3.38 7.41 0.010 30.8 15.4 2.5 7/0.68 0.8 3.64 7.41 0.009 30.8 4 1/2.25 0.8 3.85 4.61 0.0085 45.6 21.0 4 7/0.85 0.8 4.05 4.61 0.0077 45.6 6 71/2.76 0.8 4.36 3.08 0.0070 65.3 28.2 6 7/1.04 0.8 4.72 3.08 0.0065 65.3 10 7/1.35 1 6.05 1.83 0.0065 111 49.0 16 7/1.70 1 7.1 1.15 0.0050 169 69 25 7/2.14 1.2 8.82 0.727 0.0050 265 108 35 7/2.52 1.2 9.96 0.524 0.0040 359 140 50 19/1.78 1.4 11.7 0.387 0.0045 485 190 70 19/2.14 1.4 13.5 0.268 0.0035 685 258 95 19/2.52 1.6 15.8 0.193 0.0035 946 354 120 37/2.03 1.6 17.4 0.153 0.0032 1181 433 150 37/2.25 1.8 19.4 0.124 0.0032 1453 534 185 37/2.52 2 21.6 0.0991 0.0032 1821 668 240 61/2.25 2.2 24.6 0.0754 0.0032 2383 869 300 61/2.52 2.4 27.5 0.0601 0.003 2983 1082 400 61/2.90 2.6 30.8 0.0470 0.0028 3800 1369 BVR450/750V 标称 截面 mm2 线芯结构 绝缘厚度mm 计算外径mm 最大外径mm 20°C 时最大电流电阻 Ω/km 铜芯 70°C 最小绝缘电阻 MΩ.km 环境温度25°C 允许空气中 敷设截流量 [A] 成品 近似 重量 kg/km 根/直径 mm 外径 mm 2.5 19/0.41 2.05 0.8 3.7 4.2 7.41 0.011 34 33.0 4.0 19/0.52 2.60 0.8 4.2 4.8 4.61 0.009 45 49.0 6.0 19/0.64 3.20 0.8 4.8 5.6 3.08 0.0084 58 71.0 10.0 49/0.52 4.68 1.0 6.7 7.6 1.83 0.0072 79 125.5 16 49/0.64 5.76 1.0 7.8 8.8 1.15 0.0062 111 181.0 25 98/0.58 7.68 1.2 10.1 11.1 0.727 0.0058 146 302 35 133/0.58 8.20 1.2 11.1 12.5 0.524 0.0052 180 395 50 133/0.68 10.20 1.4 13.0 14.5 0.387 0.0051 225 544 70 189/0.68 12.55 1.4 15.4 16.5 0.268 0.0045 2...
