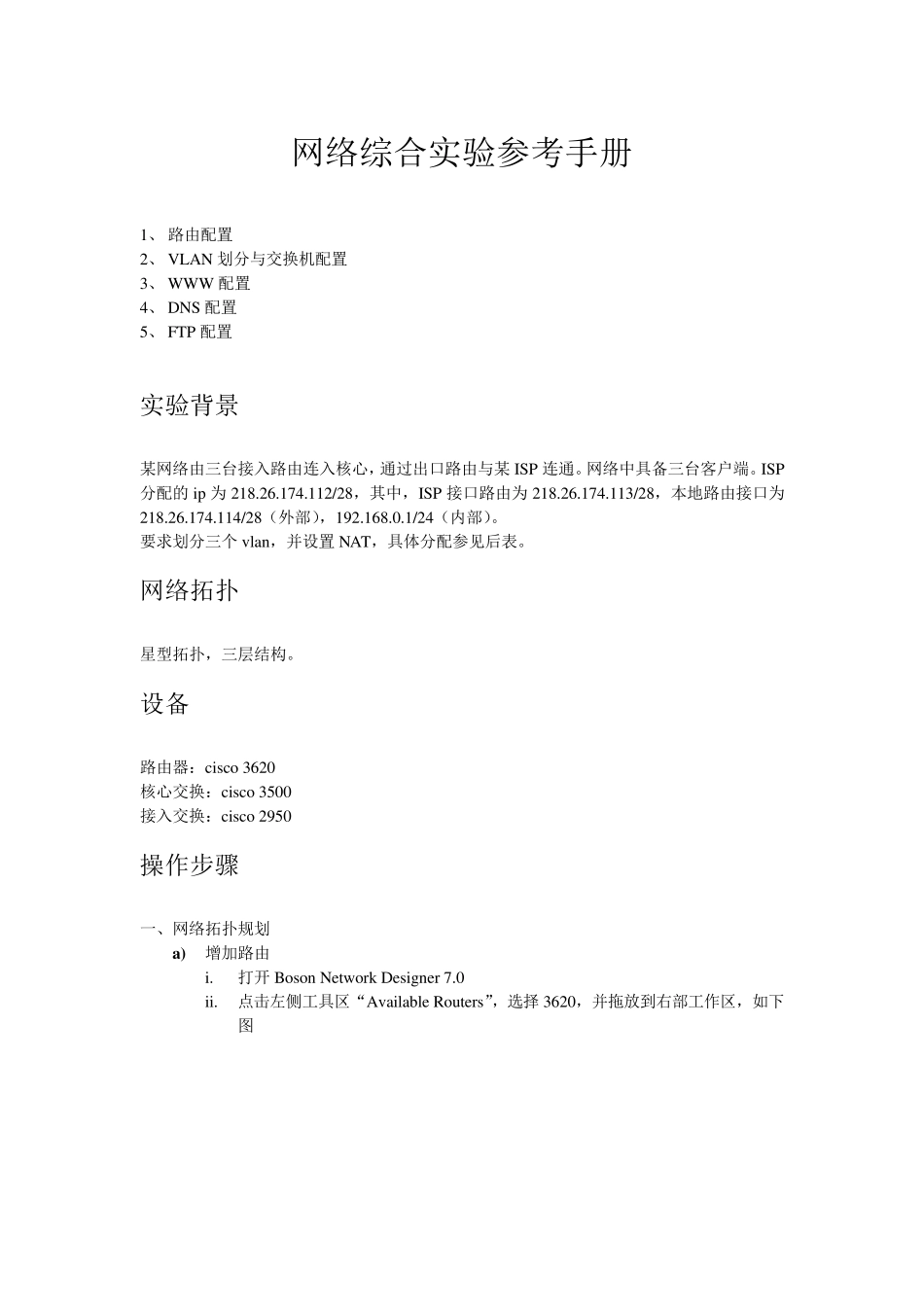

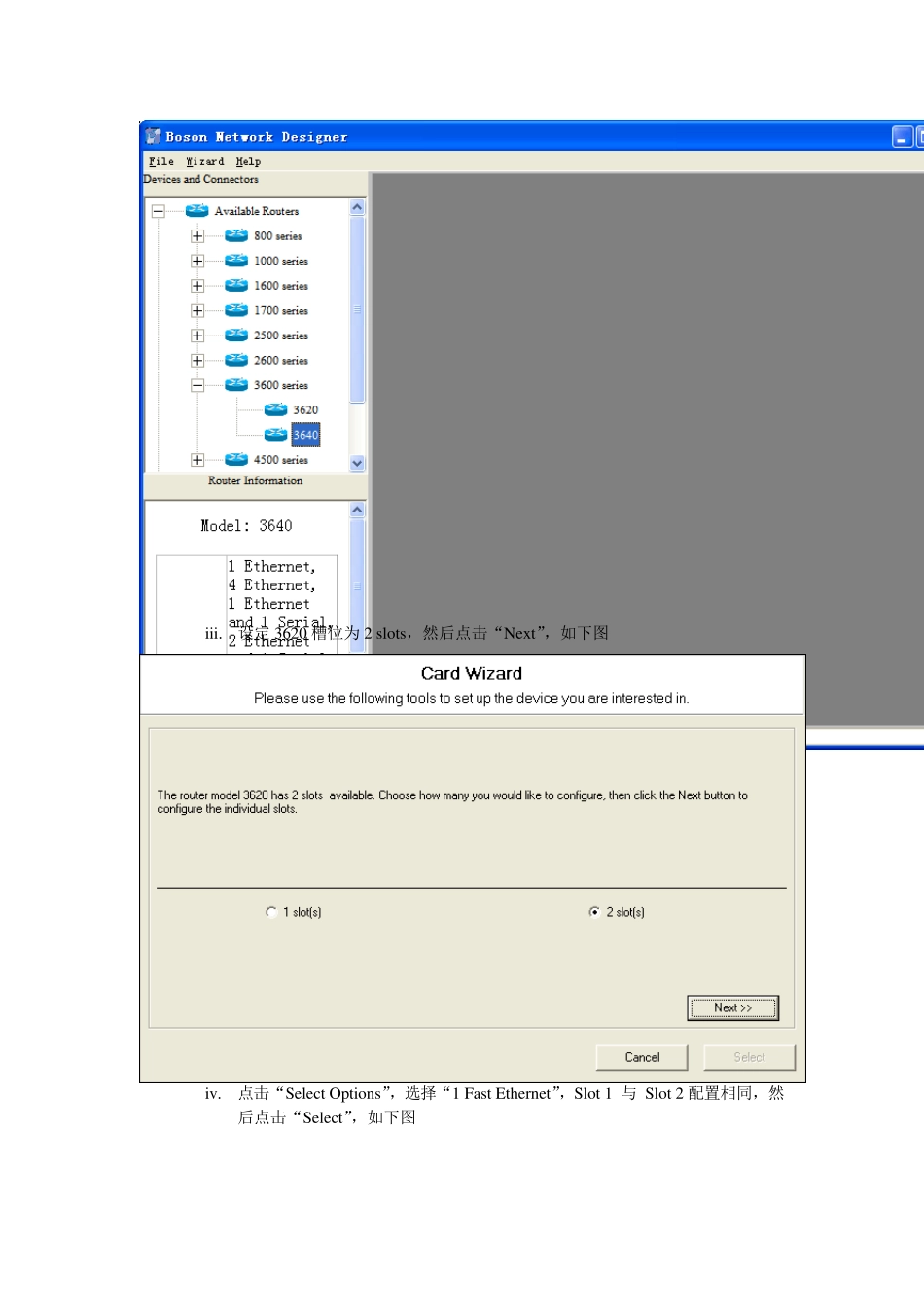

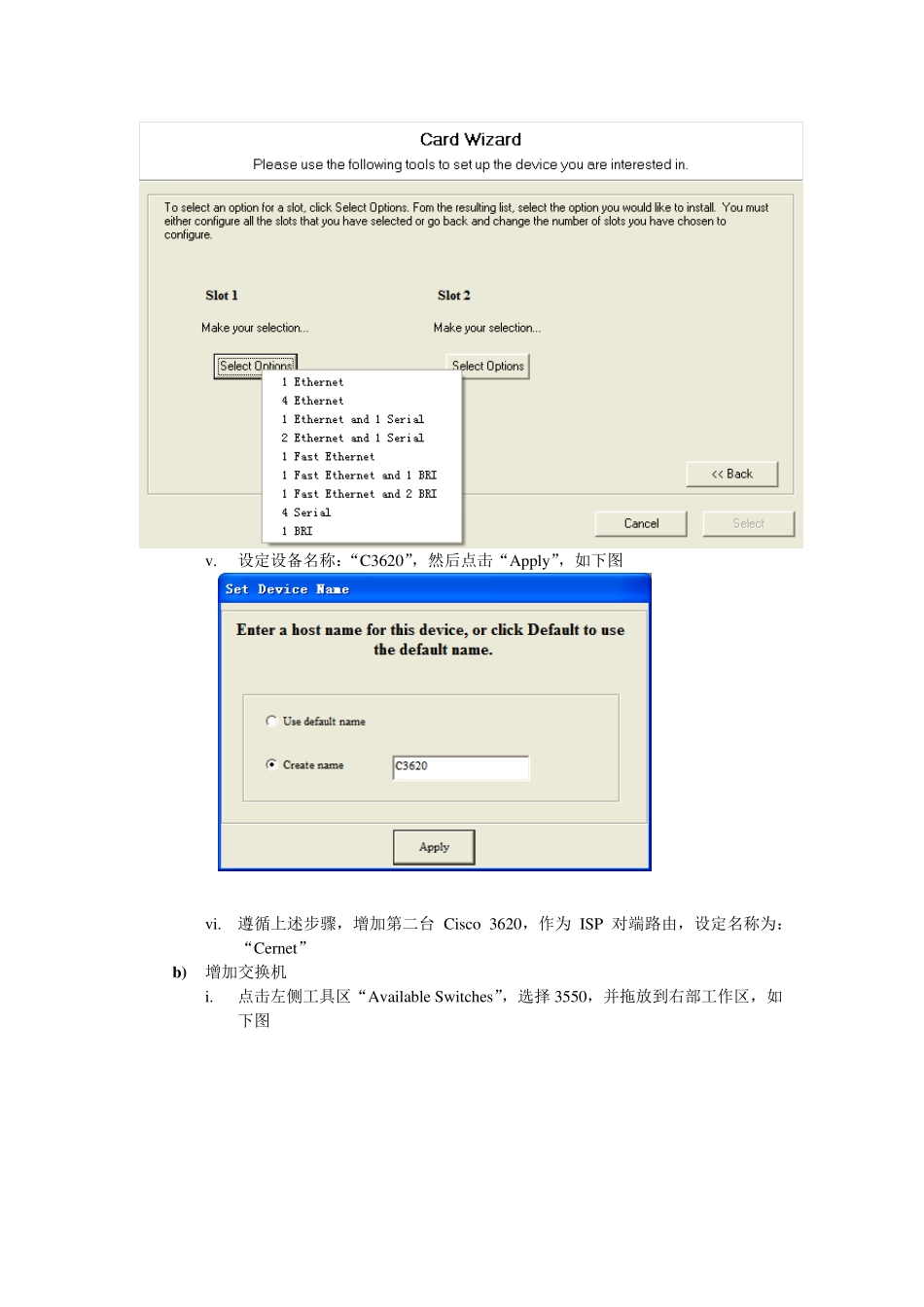

网络综合实验参考手册 1、 路由配置 2、 VLAN 划分与交换机配置 3、 WWW 配置 4、 DNS 配置 5、 FTP 配置 实验背景 某网络由三台接入路由连入核心，通过出口路由与某ISP 连通。网络中具备三台客户端。ISP分配的ip 为218.26.174.112/28，其中，ISP 接口路由为218.26.174.113/28，本地路由接口为218.26.174.114/28（外部），192.168.0.1/24（内部）。 要求划分三个vlan，并设置NAT，具体分配参见后表。 网络拓扑 星型拓扑，三层结构。 设备 路由器：cisco 3620 核心交换：cisco 3500 接入交换：cisco 2950 操作步骤 一、网络拓扑规划 a ) 增加路由 i. 打开Boson Netw ork Designer 7.0 ii. 点击左侧工具区“Available Routers”，选择 3620，并拖放到右部工作区，如下图 iii. 设定3620 槽位为2 slots，然后点击“Nex t”，如下图 iv . 点击“Select Options”，选择“1 Fast Ethernet”，Slot 1 与 Slot 2 配置相同，然后点击“Select”，如下图 v. 设定设备名称：“C3620”，然后点击“Apply”，如下图 vi. 遵循上述步骤，增加第二台 Cisco 3620，作为 ISP 对端路由，设定名称为：“Cernet” b ) 增加交换机 i. 点击左侧工具区“Available Switches”，选择 3550，并拖放到右部工作区，如下图 ii. 设定名称为“Hexin_3550”，作为核心交换。点击“Apply”，如下图 iii. 遵照上述步骤增加三台“2950”，分别命名为“Tushuguan_2950”、“Jiaoxue_2950”、“Xingzheng_2950”，作为三座楼的接入交换机。如下图 c) 增加测试PC i. 点击左侧工具区“Other Devices”，增加一台“w in 98”，如下头 ii. 设定名称为“Tushuguan”，点击“Apply”，如下图 iii. 遵照上述步骤增加两台新 PC，起名：“Jiaoxue”、“Xingzheng”，如下图 d ) 增加链路 i. 出口链路，双击 C3620，选择“Slot 0 Fast Ethernet 0”，点击“Connect this interface”，如下图 选中“Av ailable Dev ices”下的“Cernet”后点击“Ethernet Interfaces”下的“Fast Ethernet 0/0”，然后点击“Finish”，如下图 ii. 汇聚至出口路由链路，再次双击“C3620”，选中剩余的“Slot 1 Fast Ethernet 0”，点击“Connect this interface”，如下图 选中“Av ailable Dev ices”下的“Hu iju _3650”后点击“Ethernet Interfaces”下的“Fast Ethernet 0/1...
