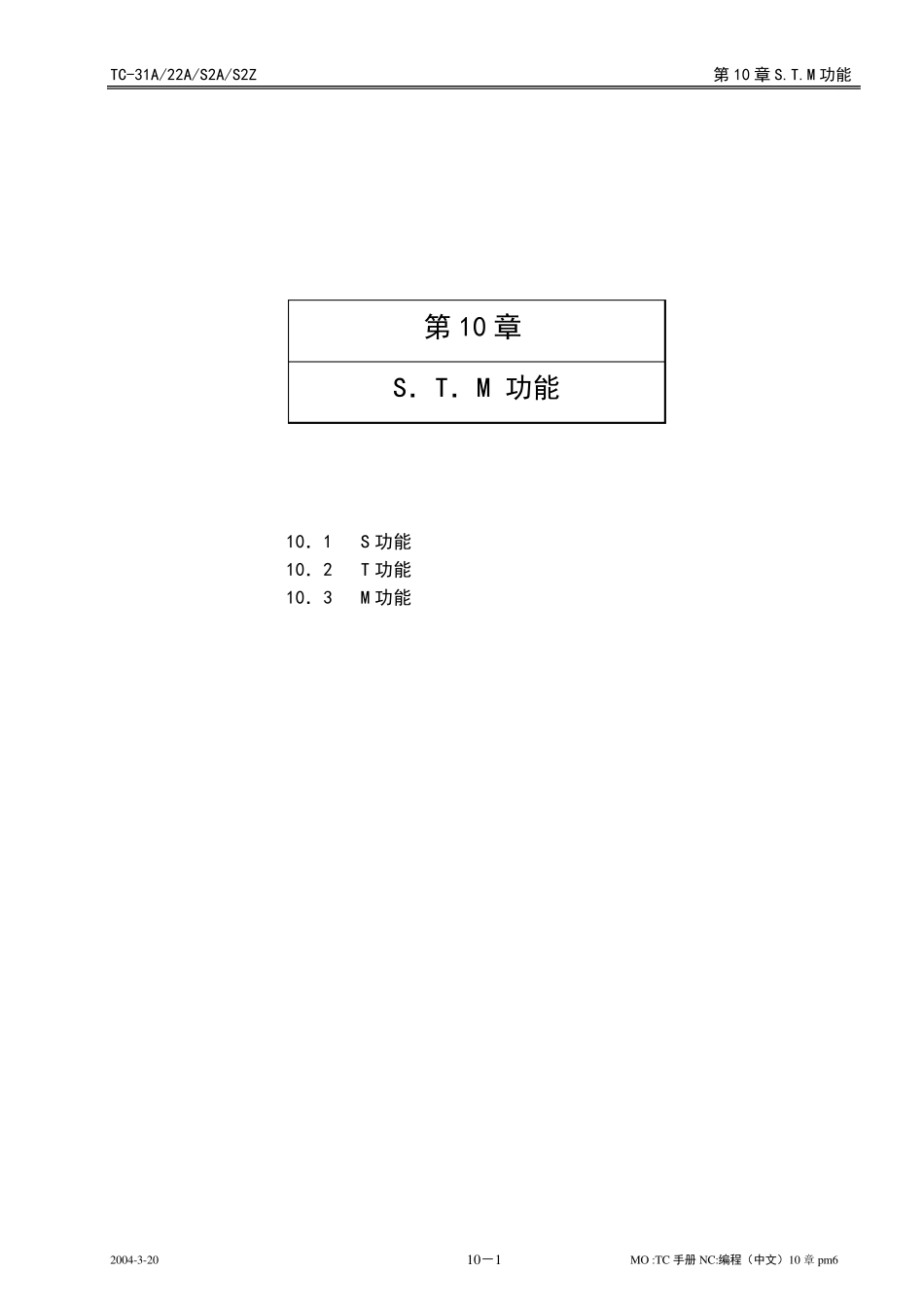

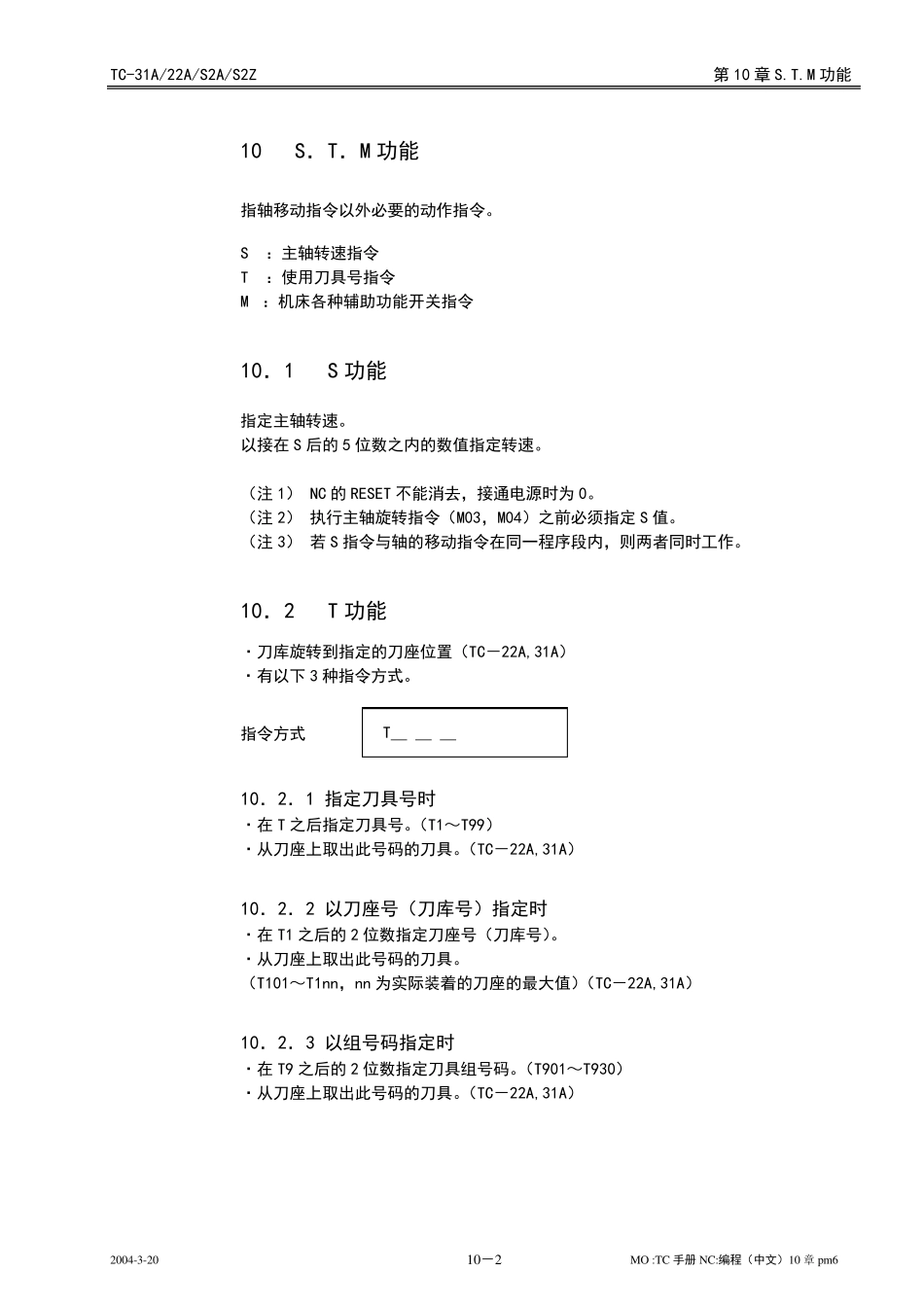

TC-31A/22A/S2A/S2Z 第10 章S.T.M 功能 2004-3-20 MO :TC 手册NC:编程（中文）10 章 pm6 10－1 第10 章 S．T．M 功能 10．1 S 功能 10．2 T 功能 10．3 M 功能 TC-31A/22A/S2A/S2Z 第10 章S.T.M 功能 2004-3-20 MO :TC 手册NC:编程（中文）10 章 pm6 10－2 10 S．T．M 功能 指轴移动指令以外必要的动作指令。 S ：主轴转速指令 T ：使用刀具号指令 M ：机床各种辅助功能开关指令 10．1 S 功能 指定主轴转速。 以接在S 后的5 位数之内的数值指定转速。 （注1） NC 的RESET 不能消去，接通电源时为0。 （注2） 执行主轴旋转指令（M03，M04）之前必须指定S 值。 （注3） 若S 指令与轴的移动指令在同一程序段内，则两者同时工作。 10．2 T 功能 ·刀库旋转到指定的刀座位置（TC－22A,31A） ·有以下 3 种指令方式。 指令方式 10．2．1 指定刀具号时 ·在T 之后指定刀具号。（T1～T99） ·从刀座上取出此号码的刀具。（TC－22A,31A） 10．2．2 以刀座号（刀库号）指定时 ·在T1 之后的2 位数指定刀座号（刀库号）。 ·从刀座上取出此号码的刀具。 （T101～T1nn，nn 为实际装着的刀座的最大值）（TC－22A,31A） 10．2．3 以组号码指定时 ·在T9 之后的2 位数指定刀具组号码。（T901～T930） ·从刀座上取出此号码的刀具。（TC－22A,31A） T＿ ＿ ＿ TC-31A/22A/S2A/S2Z 第10 章S.T.M 功能 2004-3-20 MO :TC 手册NC:编程（中文）10 章 pm6 10－3 10．3 M 功能 ·指定机床各种辅助功能的开与关。 ·以接在Ｍ后 3 位数的数值指令。 ·如 M 指令与轴的移动指令在同一程序段时，有以下 3 种情况： 在轴移动之前动作 与轴移动同时动作 轴移动完成后动作 （注）常态指令会在被下一个 M 代码取消或变更之前继续有效。一次通过指令仅在 指令的程序段内有效 TC-31A/22A/S2A/S2Z 第10 章S.T.M 功能 2004-3-20 MO :TC 手册NC:编程（中文）10 章 pm6 10－4 M 代码－览表（1） 组 M 代码 内 容 与轴移动 的时间差 常态/一次通过 M00 程序停止 后 一次通过 M01 有选择停止 后 一次通过 M02 程序结束 M30 程序结束 M03 主轴正转 同时 常态 M04 主轴反转 M05* 主轴停止 M19 主轴归零 M111 主轴归零（180°） M08 冷却液开 同时 常态 M09* 冷却液关 后 M06 换刀 同时 一次通过 M98 ...
