带电检测内容

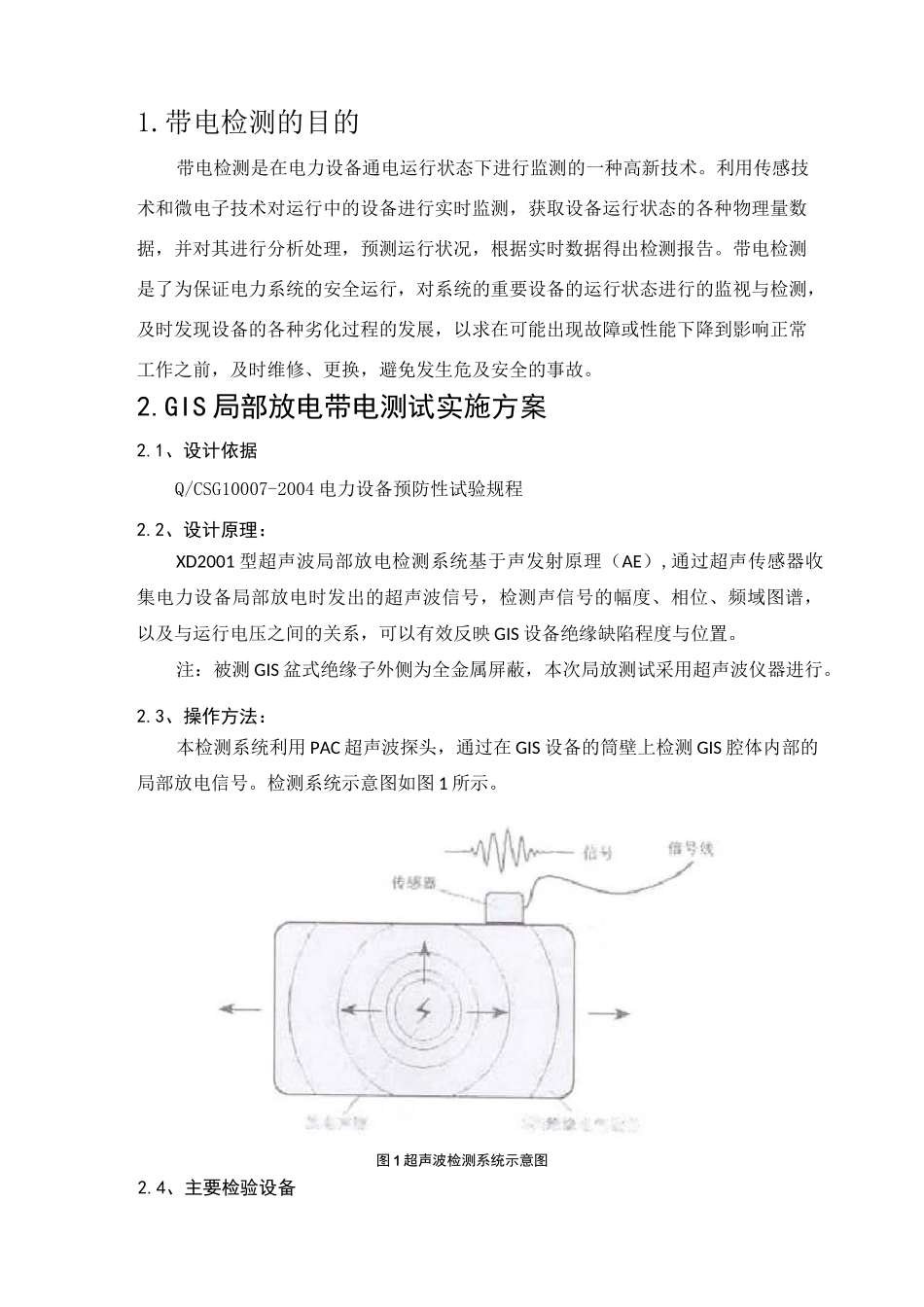

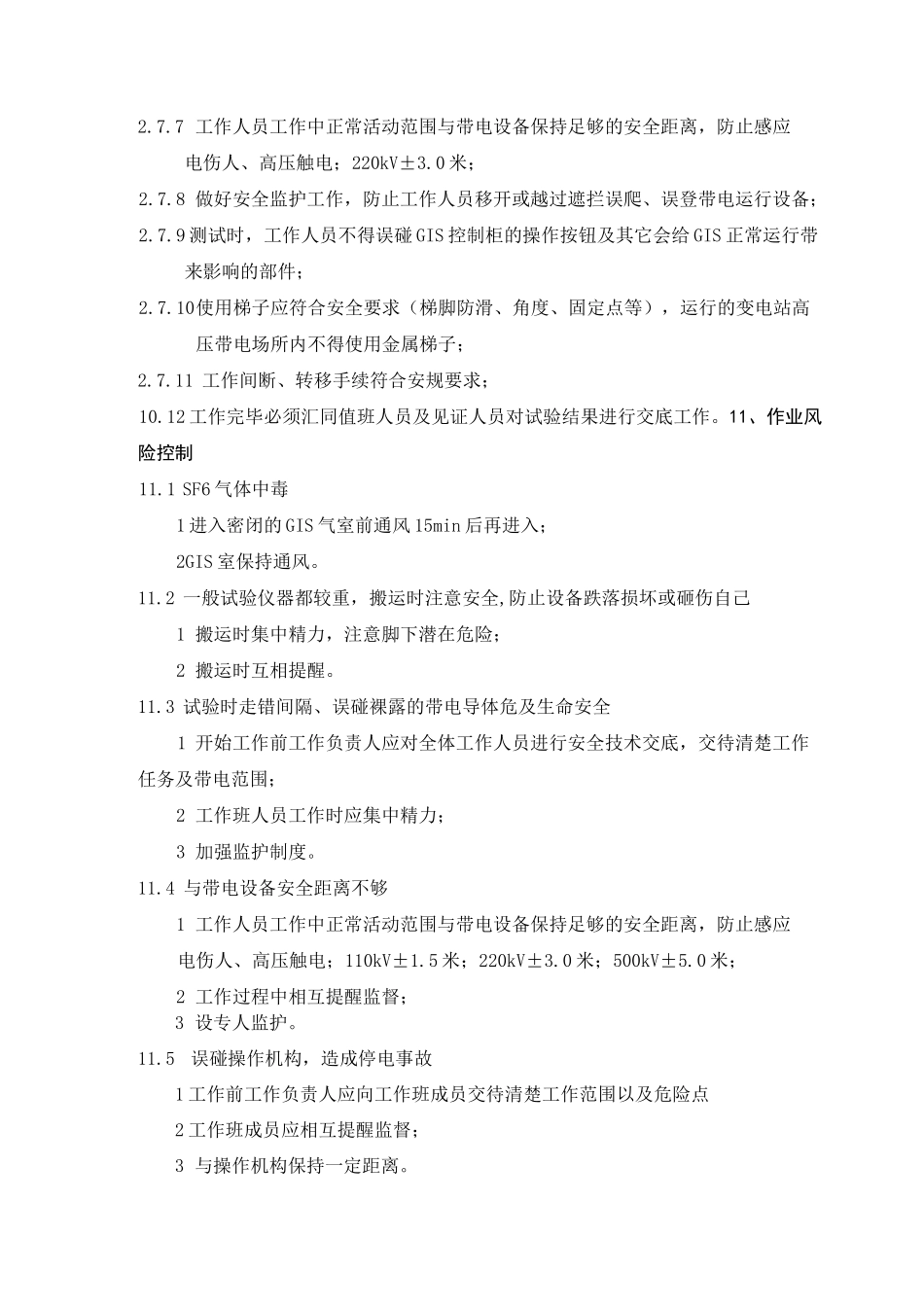

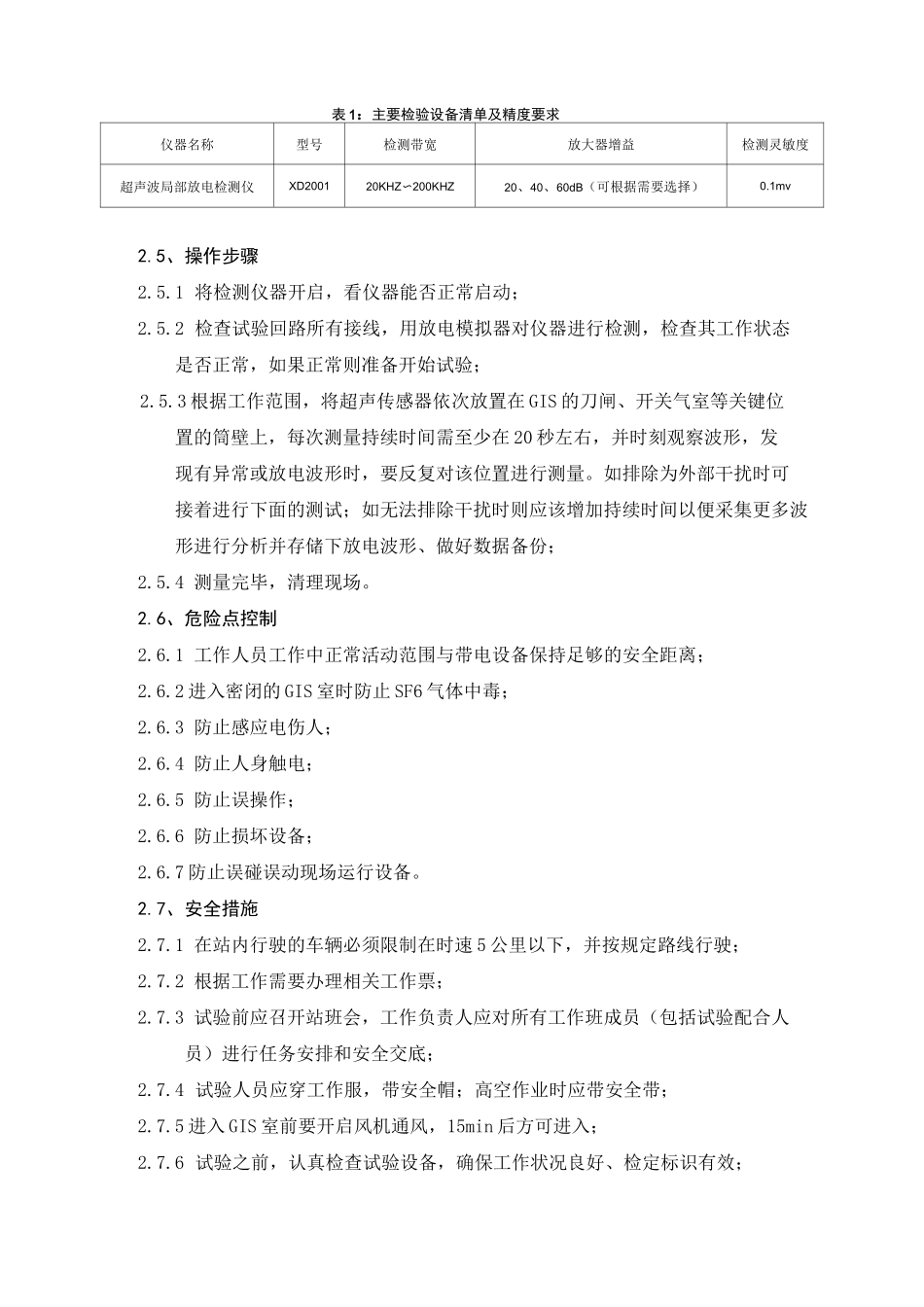

电屯 JTiSF..1V1 屯讥备1.带电检测的目的带电检测是在电力设备通电运行状态下进行监测的一种高新技术。利用传感技术和微电子技术对运行中的设备进行实时监测，获取设备运行状态的各种物理量数据，并对其进行分析处理，预测运行状况，根据实时数据得出检测报告。带电检测是了为保证电力系统的安全运行，对系统的重要设备的运行状态进行的监视与检测，及时发现设备的各种劣化过程的发展，以求在可能出现故障或性能下降到影响正常工作之前，及时维修、更换，避免发生危及安全的事故。2.GIS 局部放电带电测试实施方案2.1、设计依据Q/CSG10007-2004 电力设备预防性试验规程2.2、设计原理：XD2001 型超声波局部放电检测系统基于声发射原理（AE）,通过超声传感器收集电力设备局部放电时发出的超声波信号，检测声信号的幅度、相位、频域图谱，以及与运行电压之间的关系，可以有效反映 GIS 设备绝缘缺陷程度与位置。注：被测 GIS 盆式绝缘子外侧为全金属屏蔽，本次局放测试采用超声波仪器进行。2.3、操作方法：本检测系统利用 PAC 超声波探头，通过在 GIS 设备的筒壁上检测 GIS 腔体内部的局部放电信号。检测系统示意图如图 1 所示。图 1 超声波检测系统示意图2.4、主要检验设备表 1：主要检验设备清单及精度要求仪器名称型号检测带宽放大器增益检测灵敏度超声波局部放电检测仪XD200120KHZ〜200KHZ20、40、60dB（可根据需要选择）0.1mv2.5、操作步骤2.5.1 将检测仪器开启，看仪器能否正常启动；2.5.2 检查试验回路所有接线，用放电模拟器对仪器进行检测，检查其工作状态是否正常，如果正常则准备开始试验；2.5.3 根据工作范围，将超声传感器依次放置在 GIS 的刀闸、开关气室等关键位置的筒壁上，每次测量持续时间需至少在 20 秒左右，并时刻观察波形，发现有异常或放电波形时，要反复对该位置进行测量。如排除为外部干扰时可接着进行下面的测试；如无法排除干扰时则应该增加持续时间以便采集更多波形进行分析并存储下放电波形、做好数据备份；2.5.4 测量完毕，清理现场。2.6、危险点控制2.6.1 工作人员工作中正常活动范围与带电设备保持足够的安全距离；2.6.2 进入密闭的 GIS 室时防止 SF6 气体中毒；2.6.3 防止感应电伤人；2.6.4 防止人身触电；2.6.5 防止误操作；2.6.6 防止损坏设备；2.6.7 防止误碰误动现场运行设备。2.7、安全措施2.7.1 在站内行驶的车辆必须限制在时速 5 公里以下，并按规定路线行驶；2.7.2...
