C51单片机实验指导书

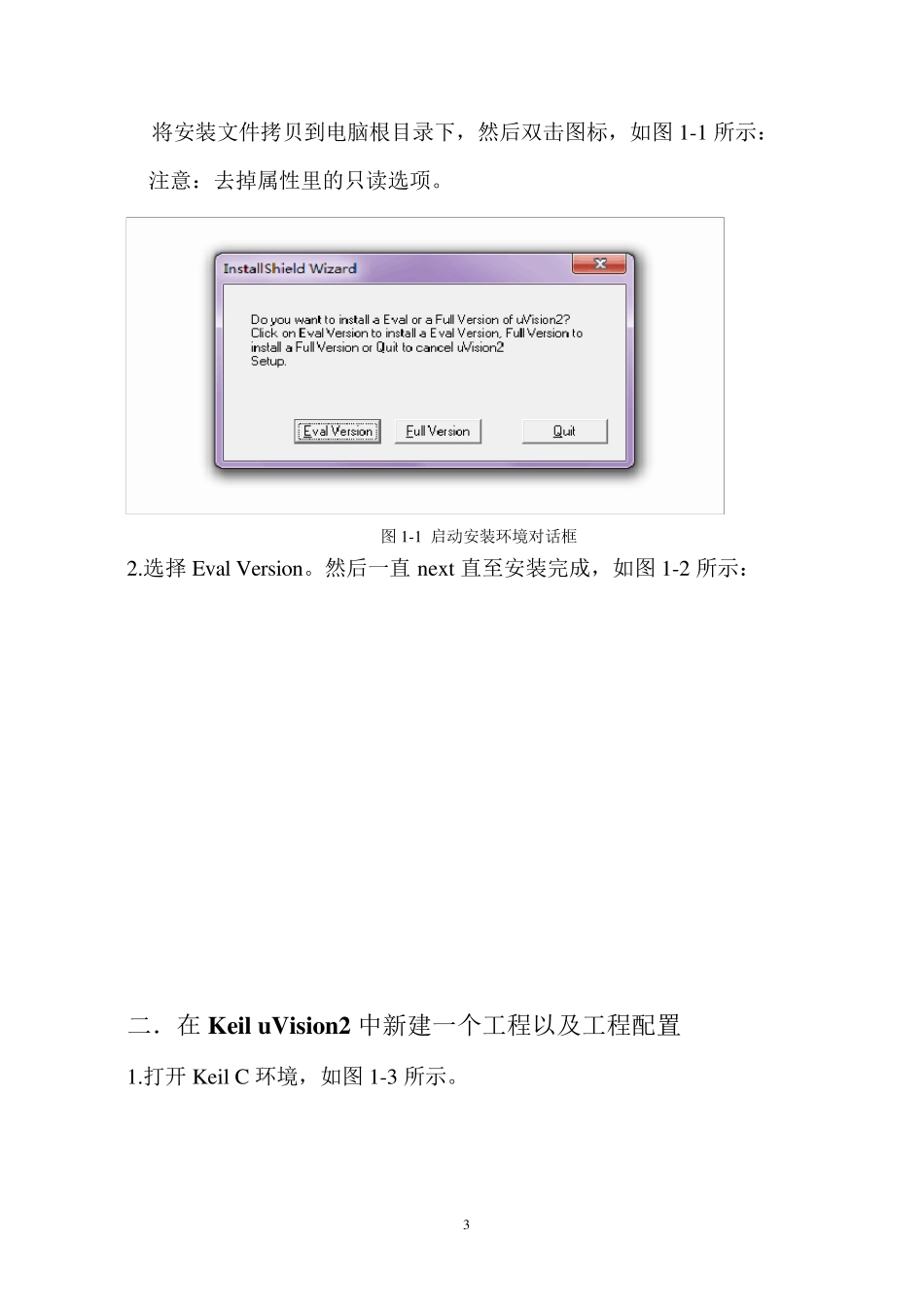

1 单片机原理与接口技术实验讲义 目 录 第一章 开发环境安装使用说明………………………3 第二章 基于 5 1 单片机系统资源实验………………...1 2 2 实验1 IO 开关量输入实验…………………………………………...12 实验2 IO 输出驱动继电器（或光电隔离器）实验………………...13 实验3 IO 输入/输出---半导体温度传感器DS18B20 实验…………14 实验 4 外部中断----脉冲计数实验……………………………………15 实验5 计数器实验…………………………………………………….16 实验6 秒时钟发生器实验…………………………………………….17 实验7 PC 机串口通讯实验…………………………………………...18 实验8 RS485 通讯实验……………………………………………….19 实验9 PW M 发生器（模拟）实验…………………………………..20 实验10 蜂鸣器实验…………………………………………………...21 第一章 开发环境安装使用说明 一、KeilC51 集成开发环境的安装 1.Keil u Vision2 的安装步骤如下 3 将安装文件拷贝到电脑根目录下，然后双击图标，如图1-1 所示： 注意：去掉属性里的只读选项。 图1-1 启动安装环境对话框 2.选择 Ev al Version。然后一直 nex t 直至安装完成，如图1-2 所示： 二．在 Keil u Vision2 中新建一个工程以及工程配置 1.打开 Keil C 环境，如图1-3 所示。 4 图1-3 打开工程对话框 2.新建工程或打开工程文件：在主菜单上选“Project”项，在下拉列表中选择“New Project”新建工程，浏览保存工程文件为扩展名为“.Uv2”的文件。或在下拉列表中选择“Open project”打开已有的工程文件。如图1-4 所示： 图1-4 新建工程 3.环境设置：新建工程文件后，在工具栏中选择如下图选项设置调试参数及运行环境，或从主菜单“Project”项中选择“Options for Target ‘Target1’”，打开如下图1-5 设置窗口。 5 图1-5 选择目标器件 在“Device”项下选择要仿真的芯片类型，如：Atmel —>AT89S51。 在“Target”项下的晶振设置中修改为硬件电路所用晶振频率，如：6MHz。 在“Output”项下如在Creat HEX File 选项前打钩，则在编译的同时生成可下载执行的HEX 文件，用仿真芯片仿真时可以不进行此项设置。 在“Debug”项下选择使用硬件仿真。如图1-6 所示： 6 图1-6 Debu g 窗口设置 点击“Settings”按钮，进入串口选择及...
