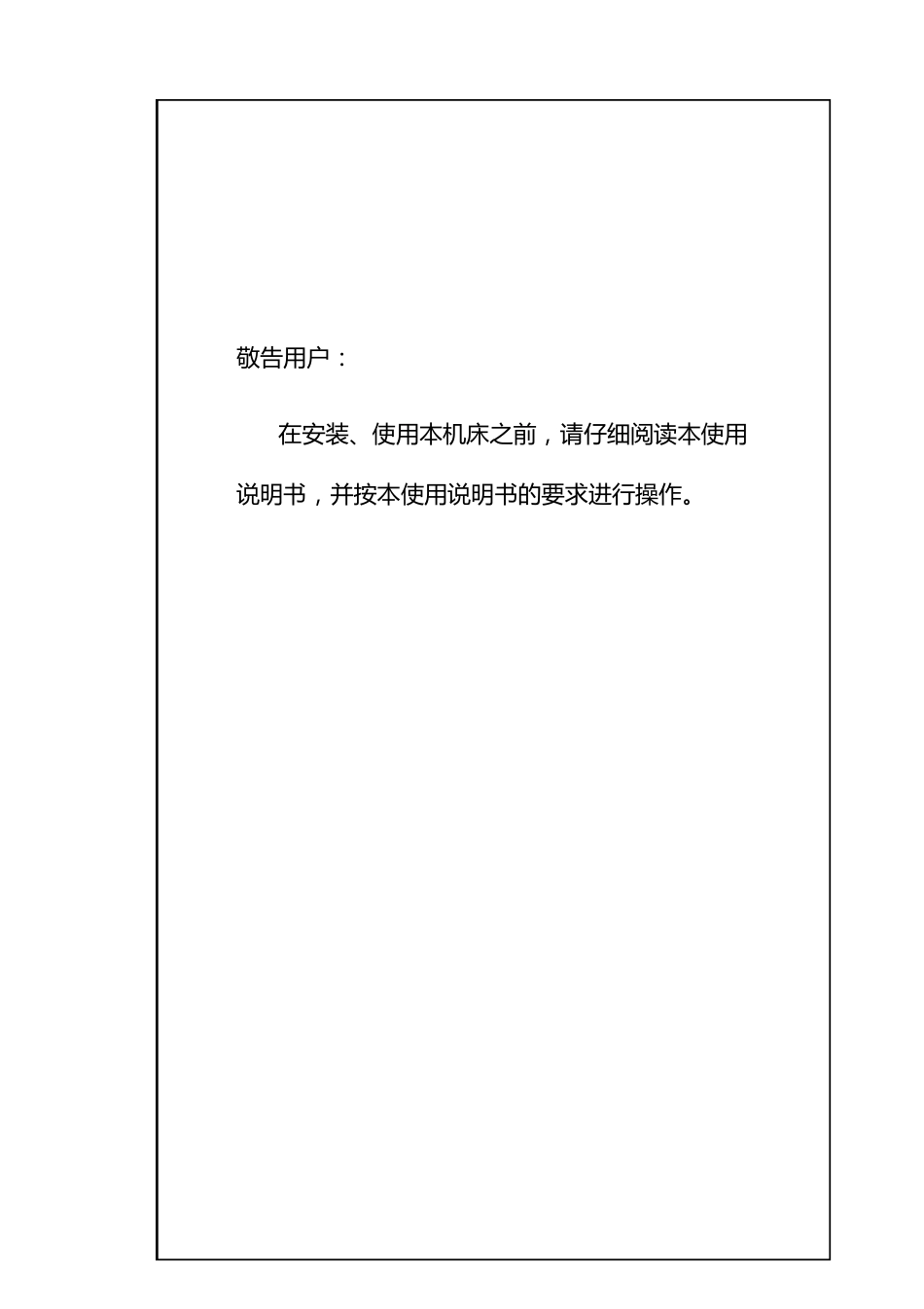

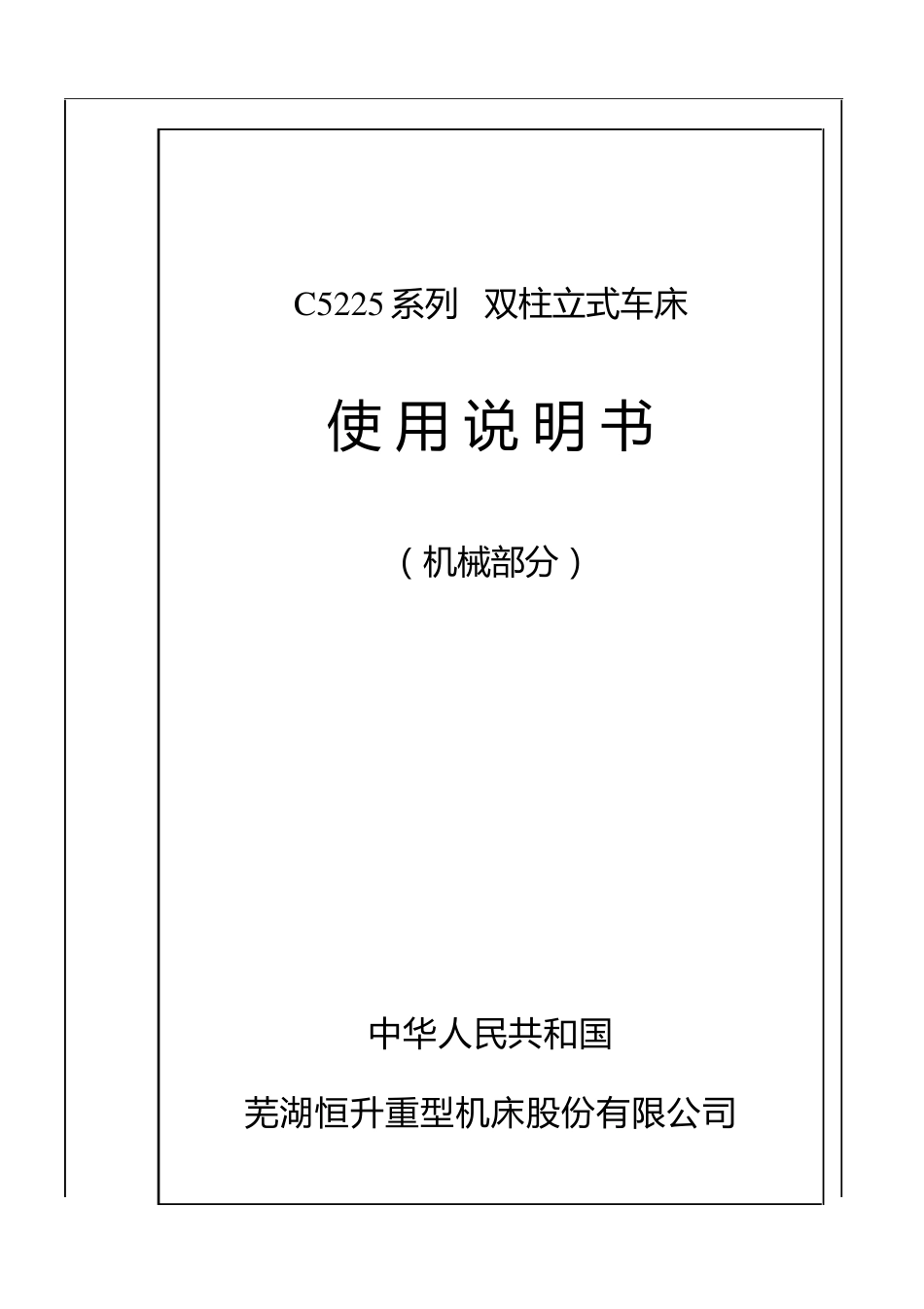

C 5225 系 列 双 柱 立 式 车 床 使 用 说 明 书 ( 机 械 部 分 ) 中华人民共和国 芜湖恒升重型机 床 股份有限公司 敬 告 用 户 : 在 安 装 、使用 本机床之前,请仔细阅读本使用说明书,并按本使用 说明书的要求进行操作。 目 次 一 、概 述 … … … … … … … … … … … … … 1 二 、外 型 与 结 构 … … … … … … … … … … 1 三 、主 要 技 术 参 数 … … … … … … … … … 2 四 、传 动 系 统 … … … … … … … … … … … 5 五 、液 压 系 统 … … … … … … … … … … … 5 六 、润 滑 系 统 … … … … … … … … … … … 6 七 、吊 运 与 安 装 … … … … … … … … … … 7 八 、机 床 的 操 作 … … … … … … … … … … 8 九 、调 整 说 明 … … … … … … … … … … … 9 十 、试 车 与 维 护 注 意 事 项 … … … … … … 11 十 一 、附 件 与 备 件 … … … … … … … … … 12 C 5225 系 列 双 柱 立 式 车 床 使 用 说 明 书 C 5225-01001 共 36 页 第 1 页 一、 概述: 本系列机床是一种双柱立式车床。它具有左、右两个立刀架,可用于粗车或精车工件的外圆、内孔及端面等。本系列机床基型为 C5225,在基型的基础上立柱加高、横梁行程加大、立刀架行程加大变型为变型产品。具体规格见主要技术参数。 二、外形与结构: 本系列机床的外形,见图一。 主要由左、右立柱、顶梁、工作台、底座等部件组成的框架,以承受切削时的负荷。横梁沿立柱导轨上、下移动,横梁升降的电机及蜗轮箱置于顶梁内。横梁是靠碟形弹簧通过杠杆夹紧于立柱上。横梁升降的操纵按钮在悬挂按钮站上。 变速箱紧固在工作台底座后部上。主电机由联轴器与变速箱相连接。变速箱变速由变速油缸来实现十六种转速的变换。转速变换选择开关在悬挂按钮站上。 工作台由主电机经变速箱直接启动和制动。工作台仅有正向工作转动,但可以正反方向点动,以便于工件找 正。工作台镶 有铸 造 锌 合 金ZZnAl10-5 耐 磨 导轨板 ,并 在导轨间 通入 压 力 油( 0.2-0.4Mpa) 以提 高导轨承载 能 力 。工作台主轴上装 一个单 向...
