C8051F020学习笔记IO初始化

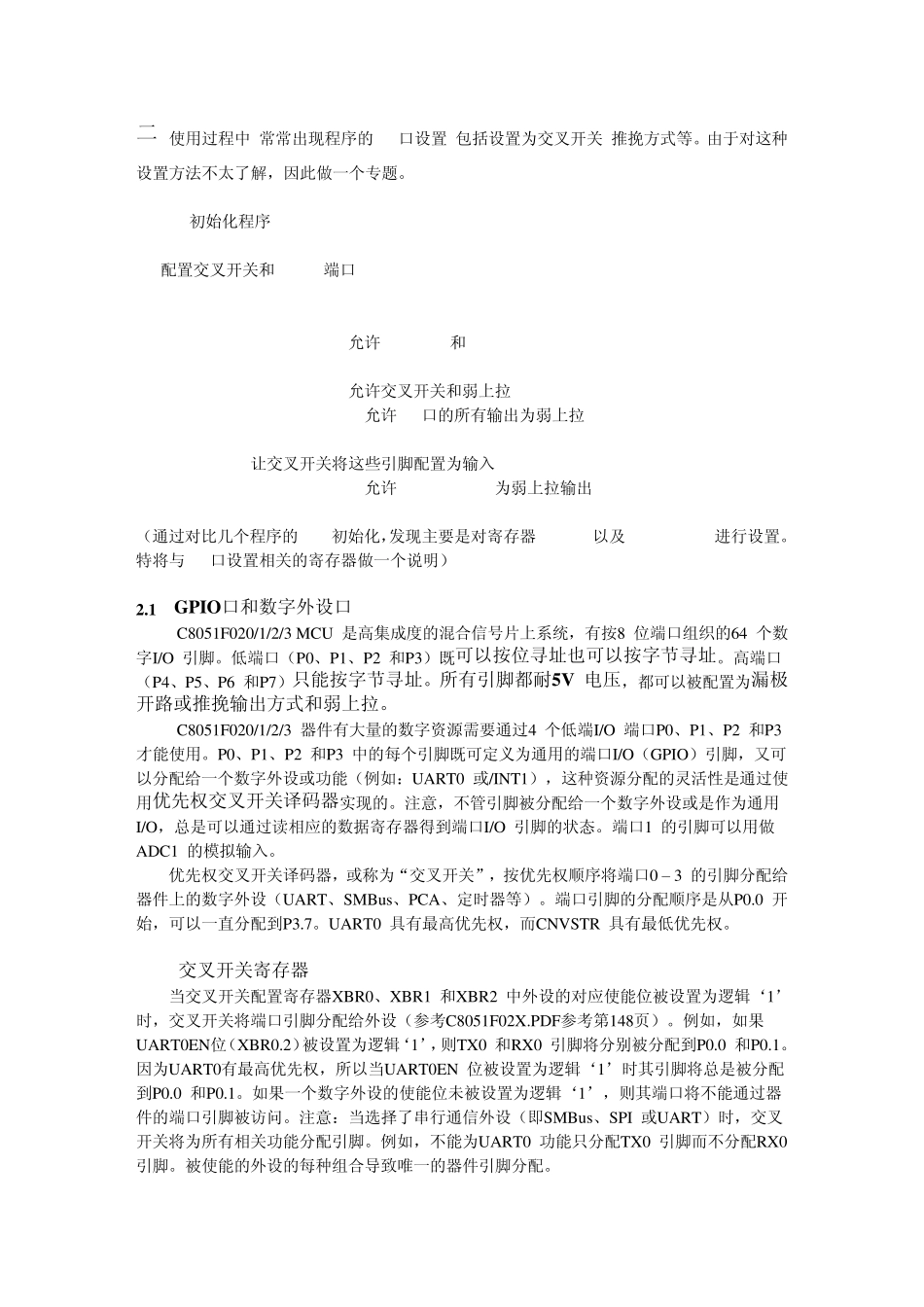

二,使用过程中,常常出现程序的 IO口设置,包括设置为交叉开关,推挽方式等。由于对这种设置方法不太了解，因此做一个专题。 //-------------------------------------------------------------------- // I/O初始化程序 //-------------------------------------------------------------------- // 配置交叉开关和 GPIO 端口 void xbar_init (void) { XBR0 = 0x07; // 允许 I2C SPI和 UART XBR1 = 0x00; // XBR2 = 0x40; // 允许交叉开关和弱上拉 //PRT0CF |= 0xff; // 允许 P0口的所有输出为弱上拉 //P0MDOUT // 让交叉开关将这些引脚配置为输入 //PRT1CF |= 0x40; // 允许 P1.6 (LED) 为弱上拉输出 } （通过对比几个程序的 I/O初始化，发现主要是对寄存器 XBR0~2以及 PRT(0~7)CF进行设置。特将与 IO口设置相关的寄存器做一个说明） 2.1 GPIO口和数字外设口 C8051F020/1/2/3 MCU 是高集成度的混合信号片上系统，有按8 位端口组织的64 个数字I/O 引脚。低端口（P0、P1、P2 和P3）既可以按位寻址也可以按字节寻址。高端口（P4、P5、P6 和P7）只能按字节寻址。所有引脚都耐5V 电压，都可以被配置为漏极开路或推挽输出方式和弱上拉。 C8051F020/1/2/3 器件有大量的数字资源需要通过4 个低端I/O 端口P0、P1、P2 和P3 才能使用。P0、P1、P2 和P3 中的每个引脚既可定义为通用的端口I/O（GPIO）引脚，又可以分配给一个数字外设或功能（例如：UART0 或/INT1），这种资源分配的灵活性是通过使用优先权交叉开关译码器实现的。注意，不管引脚被分配给一个数字外设或是作为通用I/O，总是可以通过读相应的数据寄存器得到端口I/O 引脚的状态。端口1 的引脚可以用做ADC1 的模拟输入。 优先权交叉开关译码器，或称为“交叉开关”，按优先权顺序将端口0 – 3 的引脚分配给 器件上的数字外设（UART、SMBus、PCA、定时器等）。端口引脚的分配顺序是从P0.0 开始，可以一直分配到P3.7。UART0 具有最高优先权，而CNVSTR 具有最低优先权。 2.2 交叉开关寄存器 当交叉开关配置寄存器XBR0、XBR1 和XBR2 中外设的对应使能位被设置为逻辑‘1’ 时，交叉开关将端口引脚分配给外设（参考C8051F02X.PDF参考第148页）。例如，如果UART0EN位（XBR0.2）被设置为逻辑‘1’，则TX0 和RX0 引脚将分别被分配到P0.0 和P0.1。因为UART0有最高优先权，所以当UART0EN 位被设置为逻辑‘1’时其...
