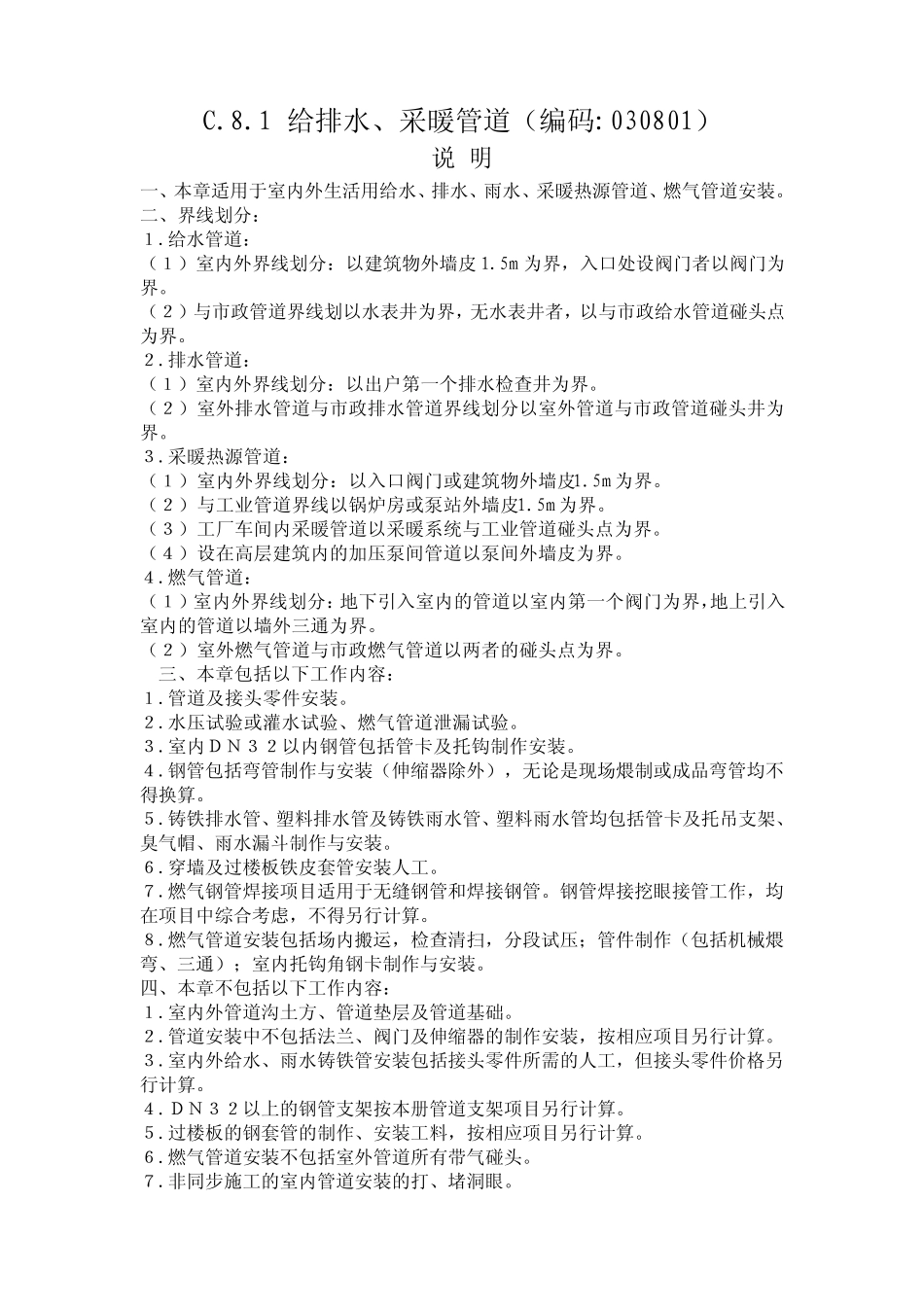

C.8.1 给排水、采暖管道（编码:030801） 说 明 一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道、燃气管道安装。 二、界线划分： １.给水管道： （１）室内外界线划分：以建筑物外墙皮 1.5m 为界，入口处设阀门者以阀门为界。 （２）与市政管道界线划以水表井为界，无水表井者，以与市政给水管道碰头点为界。 ２.排水管道： （１）室内外界线划分：以出户第一个排水检查井为界。 （２）室外排水管道与市政排水管道界线划分以室外管道与市政管道碰头井为界。 ３.采暖热源管道： （１）室内外界线划分：以入口阀门或建筑物外墙皮1.5m 为界。 （２）与工业管道界线以锅炉房或泵站外墙皮1.5m 为界。 （３）工厂车间内采暖管道以采暖系统与工业管道碰头点为界。 （４）设在高层建筑内的加压泵间管道以泵间外墙皮为界。 ４.燃气管道： （１）室内外界线划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外三通为界。 （２）室外燃气管道与市政燃气管道以两者的碰头点为界。 三、本章包括以下工作内容： １.管道及接头零件安装。 ２.水压试验或灌水试验、燃气管道泄漏试验。 ３.室内ＤＮ３２以内钢管包括管卡及托钩制作安装。 ４.钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。 ５.铸铁排水管、塑料排水管及铸铁雨水管、塑料雨水管均包括管卡及托吊支架、臭气帽、雨水漏斗制作与安装。 ６.穿墙及过楼板铁皮套管安装人工。 ７.燃气钢管焊接项目适用于无缝钢管和焊接钢管。钢管焊接挖眼接管工作，均在项目中综合考虑，不得另行计算。 ８.燃气管道安装包括场内搬运，检查清扫，分段试压；管件制作（包括机械煨弯、三通）；室内托钩角钢卡制作与安装。 四、本章不包括以下工作内容： １.室内外管道沟土方、管道垫层及管道基础。 ２.管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应项目另行计算。 ３.室内外给水、雨水铸铁管安装包括接头零件所需的人工，但接头零件价格另行计算。 ４.ＤＮ３２以上的钢管支架按本册管道支架项目另行计算。 ５.过楼板的钢套管的制作、安装工料，按相应项目另行计算。 ６.燃气管道安装不包括室外管道所有带气碰头。 ７.非同步施工的室内管道安装的打、堵洞眼。 五、相关规定： 1.承插煤气铸铁管是以Ｎ1 和Ｘ型接口形式编制的，安装Ｘ型、φ ４００铸铁管接时， 每个口增加螺栓 2.06 套，人工乘系数 1.08...
