CA10B后钢板弹簧吊耳工艺卡

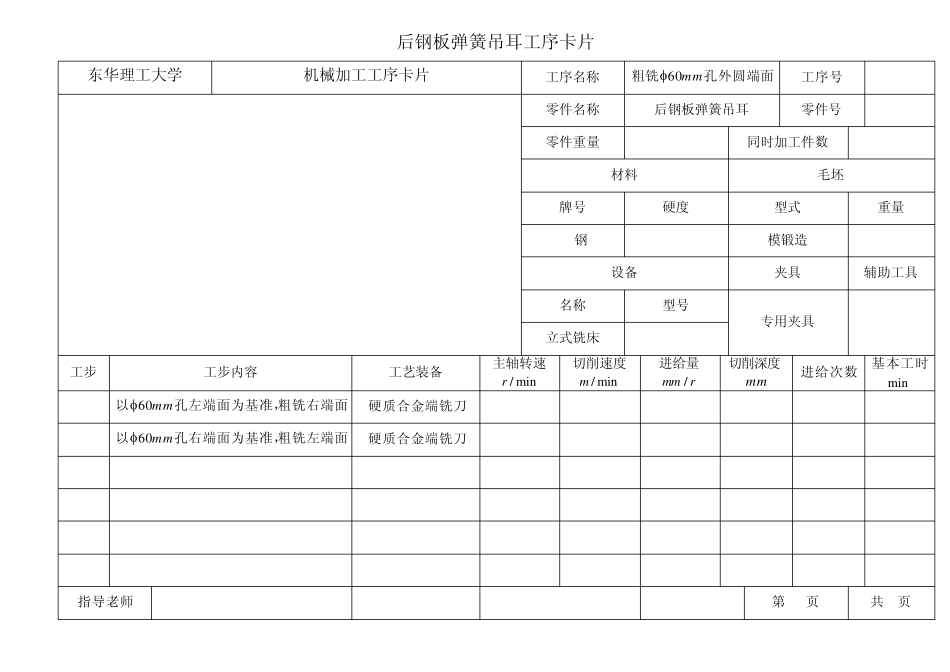

后钢板弹簧吊耳工序卡片 东华理工大学 机械加工工序卡片 工序名称 粗铣mm60孔外圆端面 工序号 10 零件名称 后钢板弹簧吊耳 零件号 零件重量 2.6kg 同时加工件数 1 材料 毛坯 牌号 硬度 型式 重量 35钢 149~187HBS 模锻造 4kg 设备 夹具 辅助工具 名称 型号 专用夹具 立式铣床 XA5032 工步 工步内容 工艺装备 主轴转速min/r 切削速度min/m 进给量rmm / 切削深度mm 进给次数 基本工时min 1 以mm60孔左端面为基准，粗铣右端面 硬质合金端铣刀 375 117.75 0.9 2 1 0.24 2 以mm60孔右端面为基准，粗铣左端面 硬质合金端铣刀 375 117.75 0.9 2 1 0.24 指导老师 第 1 页 共 页 机械加工工序卡片 工序名称 钻-扩-铰050.0037孔 工序号 20 零件名称 后钢板弹簧吊耳 零件号 零件重量 2.6kg 同时加工件数 1 材料 毛坯 牌号 硬度 型式 重量 35钢 149~187HBS 模锻造 4kg 设备 夹具 辅助工具 名称 型号 专用夹具 立式钻床 Z525 工步 工步内容 工艺装备 主轴转速min/r 切削速度min/m 进给量rmm / 切削深度mm 进给次数 基本工时min 1 钻mm20孔 麻花钻 195 15.3 0.25 20 1.64 2 扩mm35孔 扩孔钻 68 7.9 0.57 15 0.72 3 扩孔mm7.36 扩孔钻 68 8.26 0.72 1.7 0.57 4 精镗孔mm9.36 镗刀 860 100 0.1 0.2 0.33 5 细镗孔至mm050.0037 镗刀 860 100 0.1 0.1 0.33 6 倒角 采用150 锪钻 指导老师 第 2 页 共 页 机械加工工序卡片 工序名称 粗铣 mm045.0030孔内侧面 工序号 30 零件名称 后钢板弹簧吊耳 零件号 零件重量 2.6kg 同时加工件数 1 材料 毛坯 牌号 硬度 型式 重量 35钢 149~187HBS 模锻造 4kg 设备 夹具 辅助工具 名称 型号 专用夹具 立式铣床 XA5032 工步 工步内容 工艺装备 主轴转速min/r 切削速度min/m 进给量rmm / 切削深度mm 进给次数 基本工时min 1 粗铣 mm045.0030孔左内侧面 端铣刀 375 117.75 0.8 2 1 0.24 2 粗铣 mm045.0030孔右内侧面 端铣刀 375 117.75 0.8 2 1 0.24 （以mm60孔两外圆端面定位） 指导老师 第 3 页 共 10 页 机械加工工序卡片 工序名称 粗铣 mm045.0030孔外侧面 工序号 40 零件名称 后钢板弹簧吊耳 零件号 零件重量 2.6kg 同时加工件数 1...
