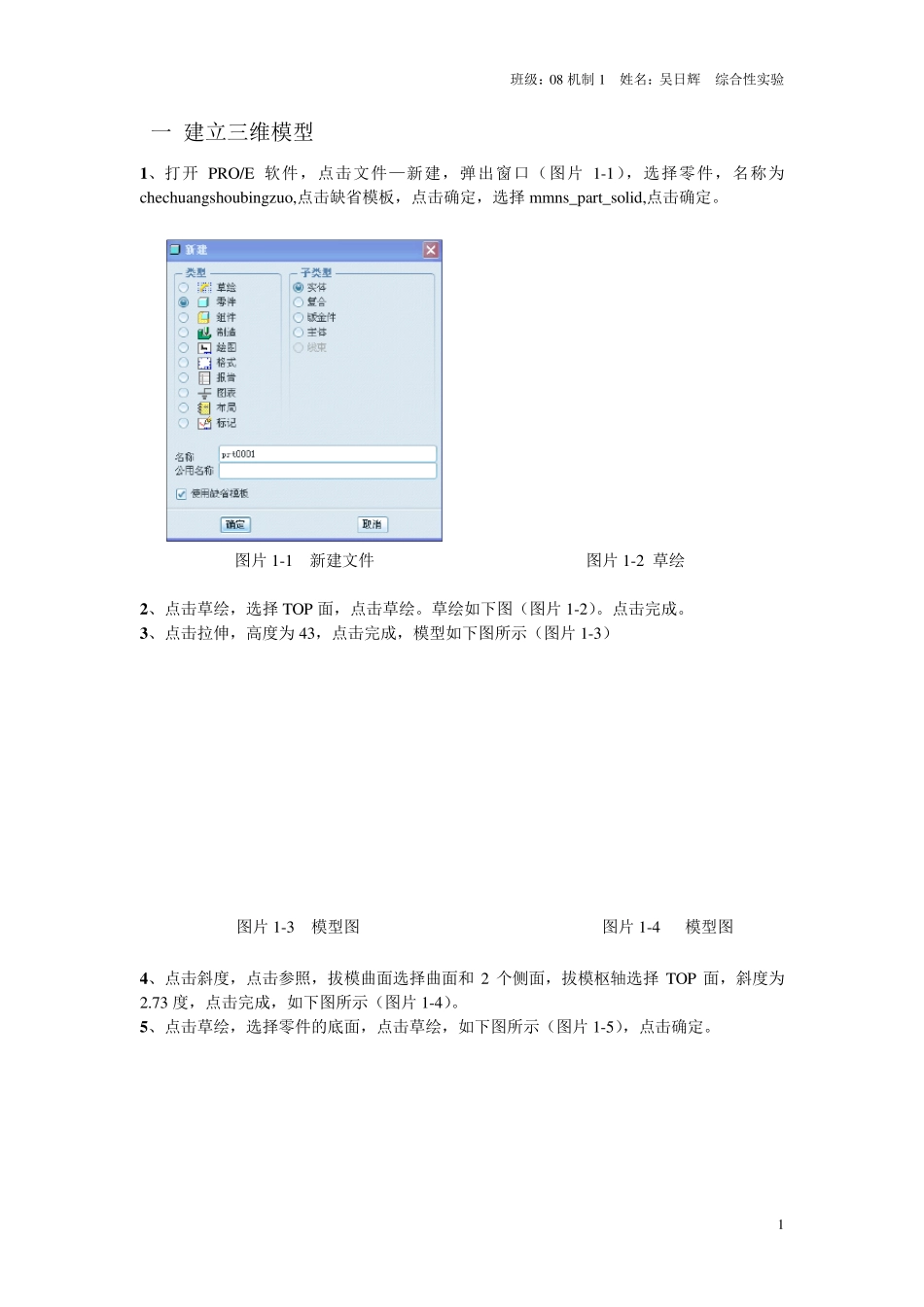

班级：08 机制1 姓名：吴日辉 综合性实验 1 一 建立三维模型 1 、打开PRO/E 软件，点击文件—新建，弹出窗口（图片 1-1），选择零件，名称为chechuangshoubingzuo,点击缺省模板，点击确定，选择 mmns_part_solid,点击确定。 图片 1-1 新建文件 图片 1-2 草绘 2 、点击草绘，选择 TOP 面，点击草绘。草绘如下图（图片 1-2）。点击完成。 3 、点击拉伸，高度为 43，点击完成，模型如下图所示（图片 1-3） 图片 1-3 模型图 图片 1-4 模型图 4 、点击斜度，点击参照，拔模曲面选择曲面和 2 个侧面，拔模枢轴选择 TOP 面，斜度为2.73 度，点击完成，如下图所示（图片 1-4）。 5 、点击草绘，选择零件的底面，点击草绘，如下图所示（图片 1-5），点击确定。 班级：08 机制1 姓名：吴日辉 综合性实验 2 图片1-5 草绘零件 图片1-6 草绘零件 6、点击拉伸，高度为 43，点击完成，如下图所示（图片6）。 7、点击基准平面工具，选择 FRONT 面，平移 16，形成 DTM1 面，如下图所示（图片7）。 图片1-7 建立基准 图片1-8 草绘图 8、点击拉伸，选择 DTM1 面，点击草绘，草绘如下图（图片8），点击完成，高度为 12，点击完成，模型如下图所示（图片9）。 图1-9 模型图 图1-10 建立基准 9、点击基准平面工具，选择圆柱小端面，向上平移 5，形成 DTM2 面，如下图所示（图片10）。 班级：08 机制1 姓名：吴日辉 综合性实验 3 图片10 10、点击拉伸，选择 DTM2 面，点击草绘，草绘如下图（图片11），点击完成，高度为 12，点击完成，模型如下图所示（图片12）。 图片11 图片12 11、点击基准平面工具，选择圆柱小端面，向上平移 17，形成 DTM3 面，如下图所示（图片13）。 图片13 12、点击拉伸，选择 DTM3 面，点击草绘，草绘如下图（图片14），点击完成，高度为 14，点击去除材料，点击完成，模型如下图所示（图片15）。 图片14 班级：08 机制1 姓名：吴日辉 综合性实验 4 图片15 13、点击拉伸，选择 DTM3 面，点击草绘，草绘如下图（图片16）， 鱼片16 图片17 14、选择镜像，选择步骤 12 所拉伸实体，选择 TOP 面，最终实体如下图所示（图片18）。 图片18 15、点击拉伸，选择圆柱大端面，点击草绘，草绘如下图（图片19），点击完成，高度为 43，点击去除材料，点击完成，模型如下图所示（图片20）。 班级：0 8 机制1 姓名：吴日辉 综合性...
