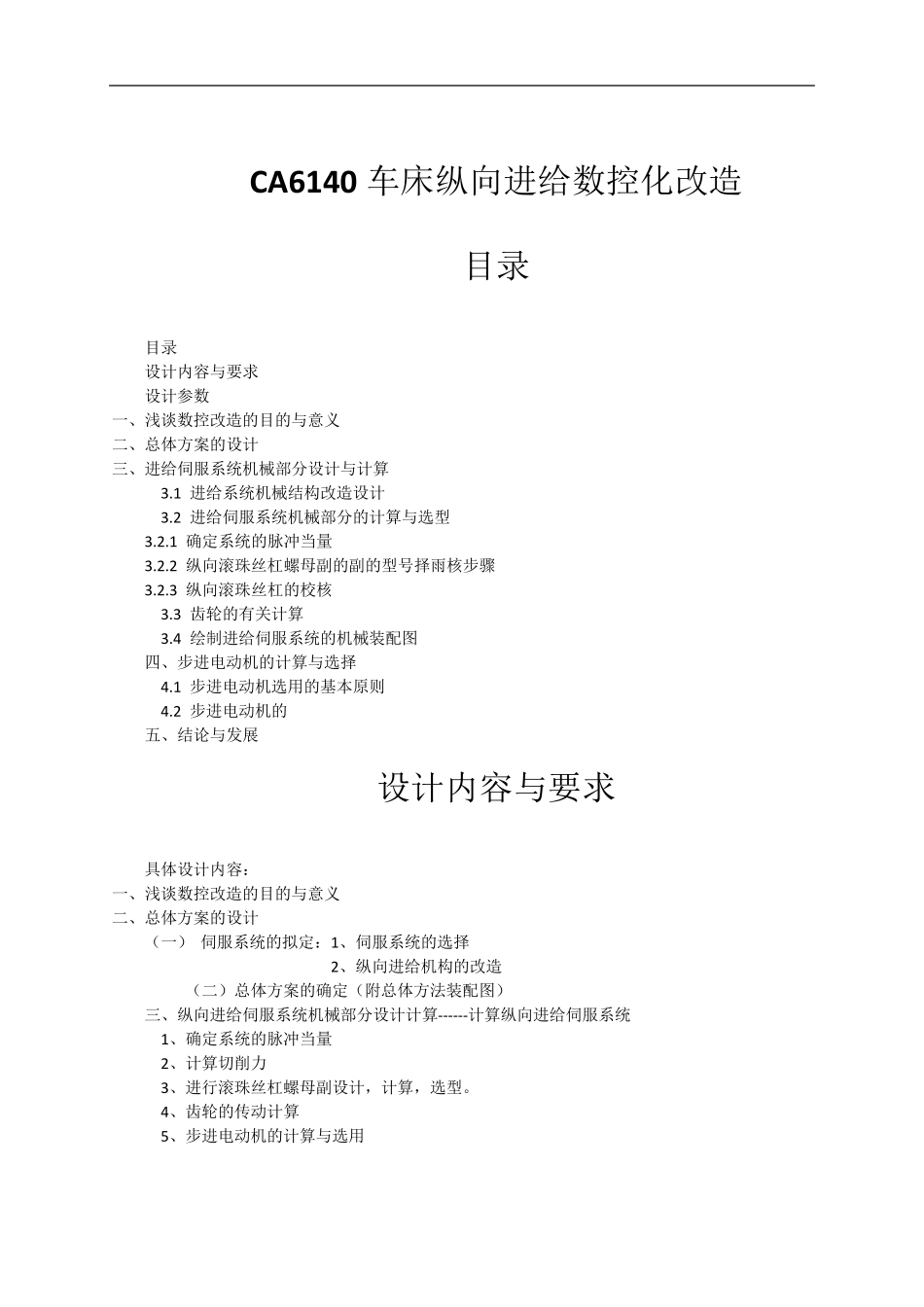

CA6140车床纵向进给数控化改造

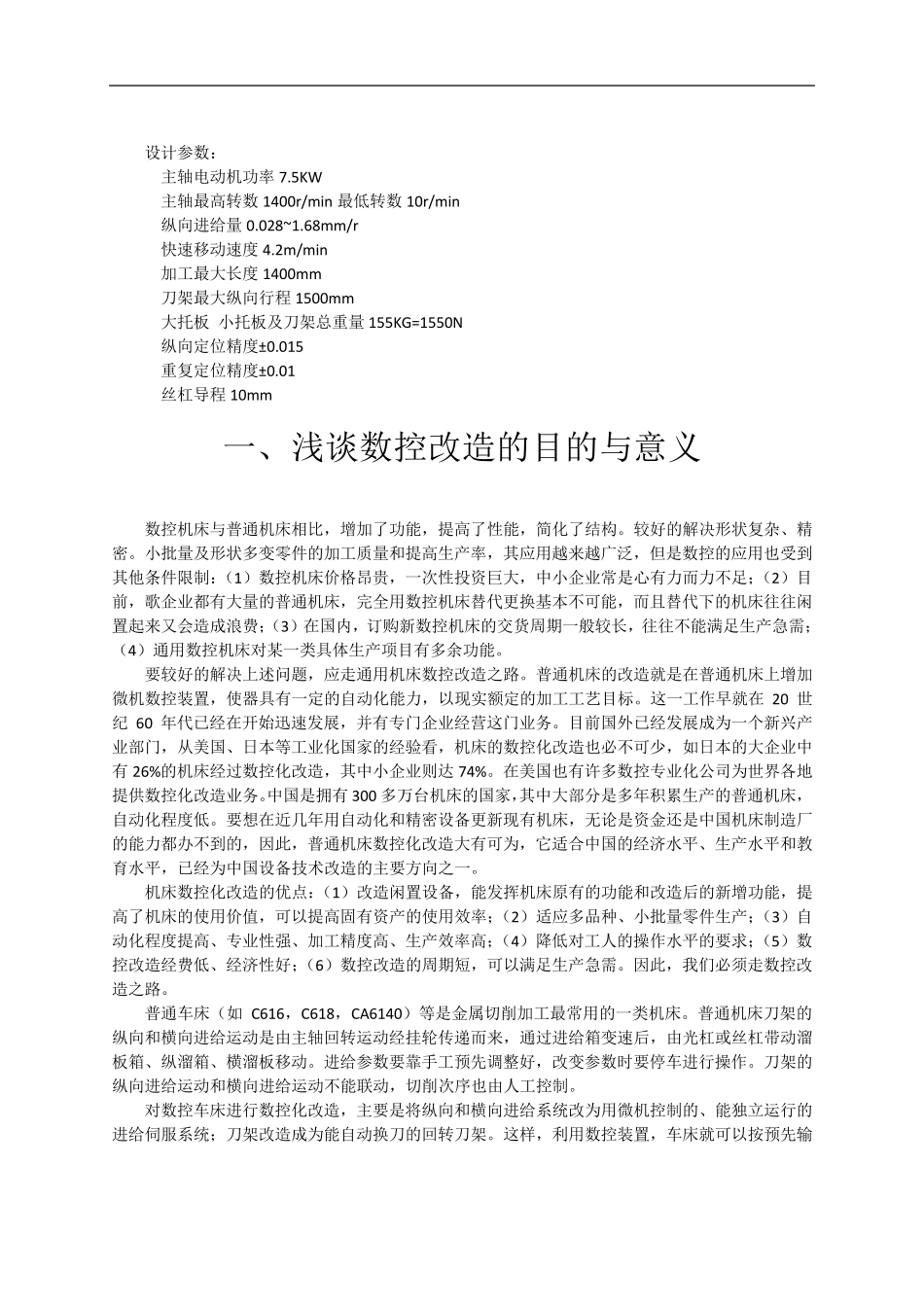

CA6140 车床纵向进给数控化改造 目录 目录 设计内容与要求 设计参数 一、浅谈数控改造的目的与意义 二、总体方案的设计 三、进给伺服系统机械部分设计与计算 3.1 进给系统机械结构改造设计 3.2 进给伺服系统机械部分的计算与选型 3.2.1 确定系统的脉冲当量 3.2.2 纵向滚珠丝杠螺母副的副的型号择雨核步骤 3.2.3 纵向滚珠丝杠的校核 3.3 齿轮的有关计算 3.4 绘制进给伺服系统的机械装配图 四、步进电动机的计算与选择 4.1 步进电动机选用的基本原则 4.2 步进电动机的 五、结论与发展 设计内容与要求 具体设计内容： 一、浅谈数控改造的目的与意义 二、总体方案的设计 （一） 伺服系统的拟定：1、伺服系统的选择 2、纵向进给机构的改造 （二）总体方案的确定（附总体方法装配图） 三、纵向进给伺服系统机械部分设计计算------计算纵向进给伺服系统 1、确定系统的脉冲当量 2、计算切削力 3、进行滚珠丝杠螺母副设计，计算，选型。 4、齿轮的传动计算 5、步进电动机的计算与选用 设计参数： 主轴电动机功率7.5KW 主轴最高转数1400r/min 最低转数10r/min 纵向进给量0.028~1.68mm/r 快速移动速度4.2m/min 加工最大长度1400mm 刀架最大纵向行程1500mm 大托板 小托板及刀架总重量155KG=1550N 纵向定位精度±0.015 重复定位精度±0.01 丝杠导程10mm 一、浅谈数控改造的目的与意义 数控机床与普通机床相比，增加了功能，提高了性能，简化了结构。较好的解决形状复杂、精密。小批量及形状多变零件的加工质量和提高生产率，其应用越来越广泛，但是数控的应用也受到其他条件限制：（1）数控机床价格昂贵，一次性投资巨大，中小企业常是心有力而力不足；（2）目前，歌企业都有大量的普通机床，完全用数控机床替代更换基本不可能，而且替代下的机床往往闲置起来又会造成浪费；（3）在国内，订购新数控机床的交货周期一般较长，往往不能满足生产急需；（4）通用数控机床对某一类具体生产项目有多余功能。 要较好的解决上述问题，应走通用机床数控改造之路。普通机床的改造就是在普通机床上增加微机数控装置，使器具有一定的自动化能力，以现实额定的加工工艺目标。这一工作早就在 20 世纪 60 年代已经在开始迅速发展，并有专门企业经营这门业务。目前国外已经发展成为一个新兴产业部门，从美国、日本等工业化国家的经验看，机床的数控化改造也必不可少，如日本的大企业中有 26%的机床经过数控化改...
