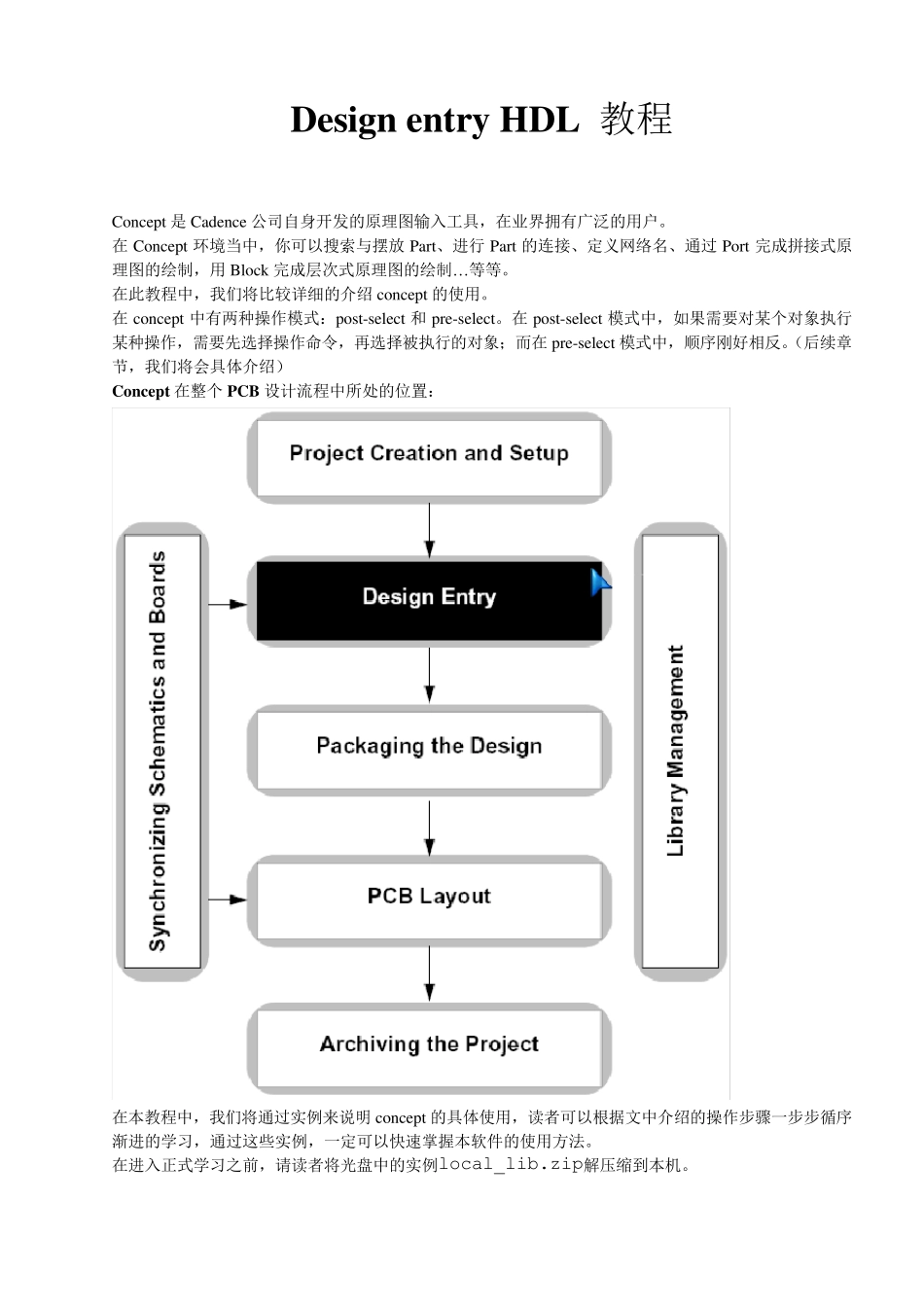

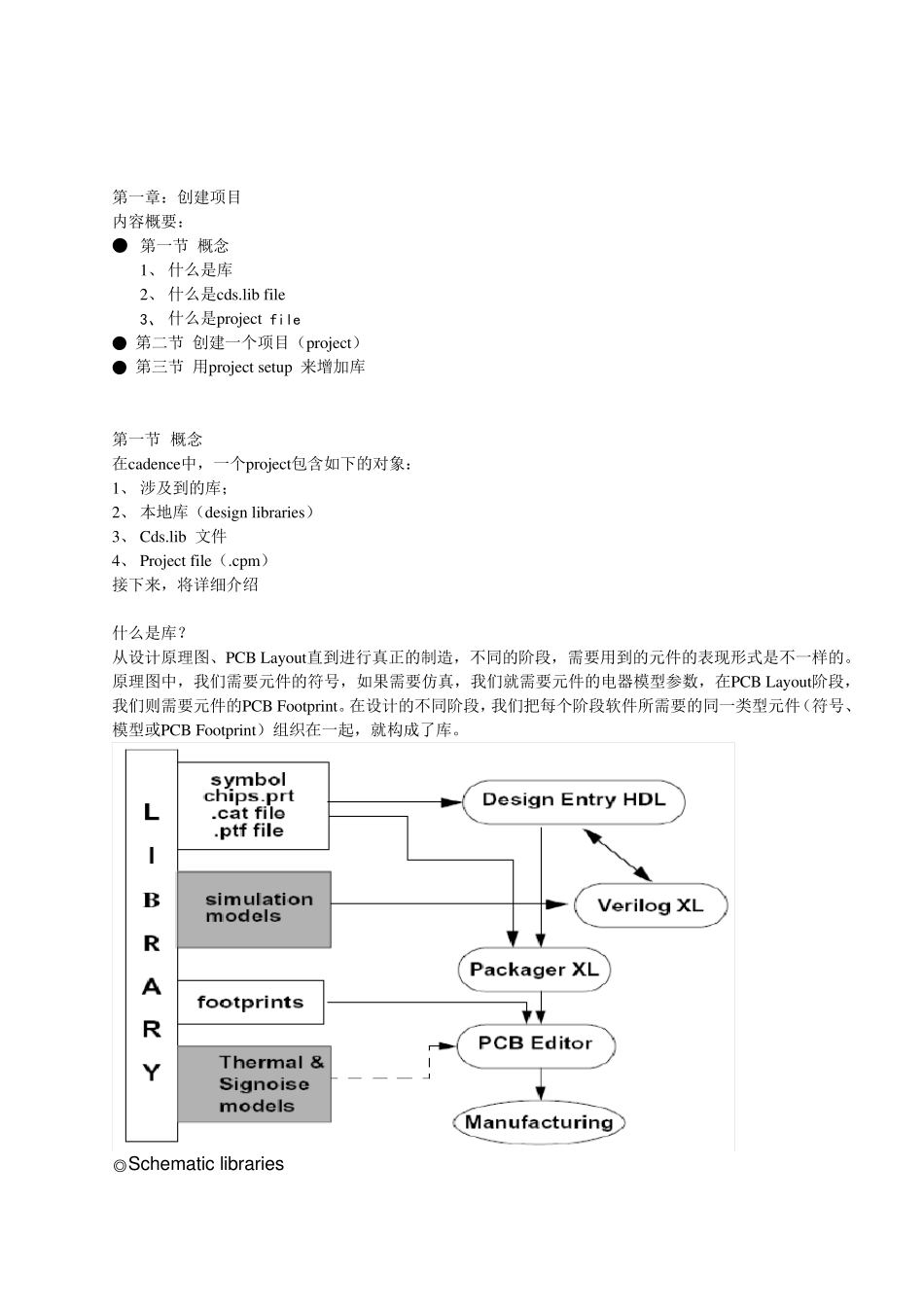

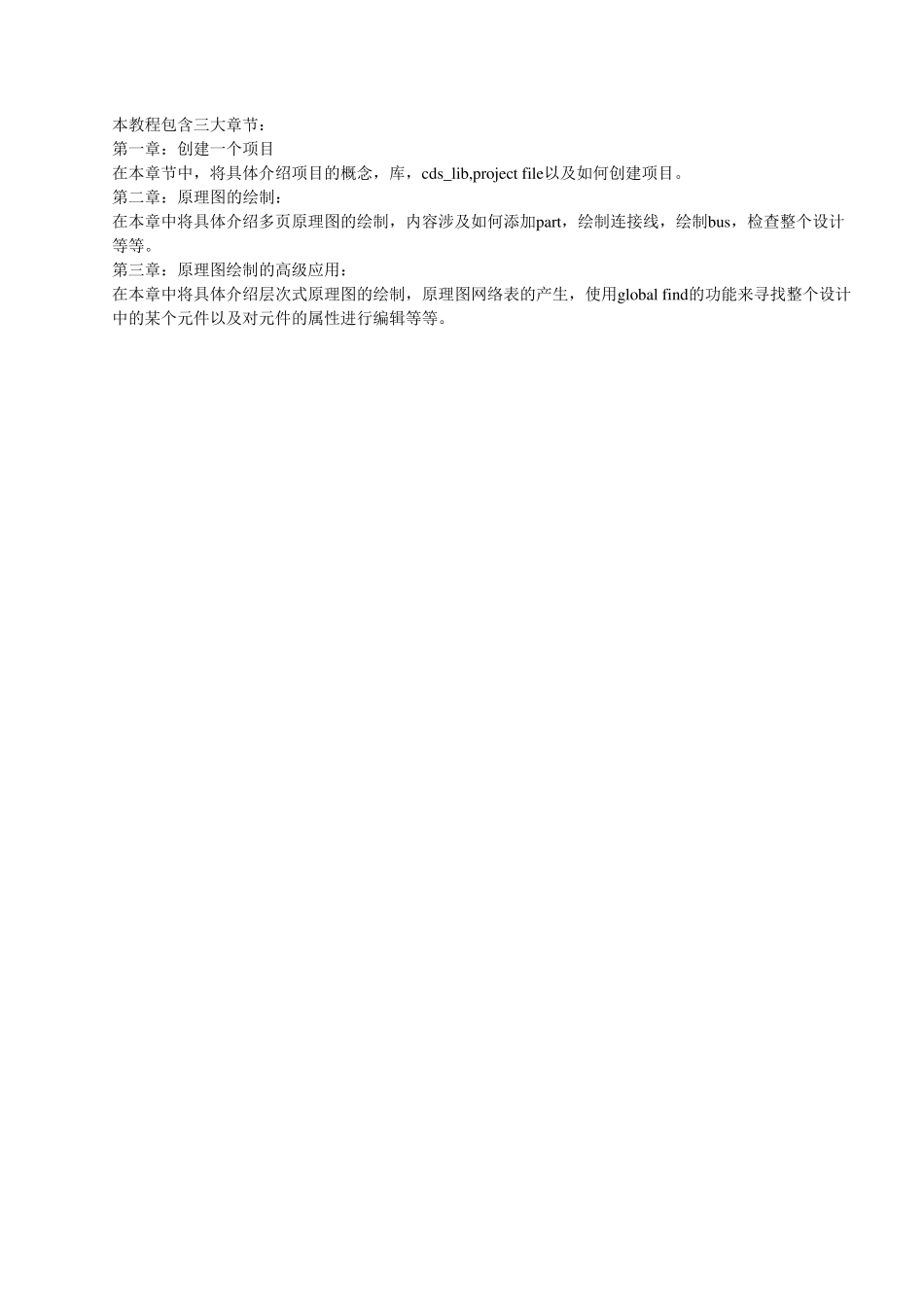

Design entry HDL 教程 Concept是Cadence 公司自身开发的原理图输入工具，在业界拥有广泛的用户。 在Concept 环境当中，你可以搜索与摆放Part、进行 Part 的连接、定义网络名、通过 Port 完成拼接式原理图的绘制，用Block 完成层次式原理图的绘制…等等。 在此教程中，我们将比较详细的介绍 concept的使用。 在concept 中有两种操作模式：post-select 和 pre-select。在post-select 模式中，如果需要对某个对象执行某种操作，需要先选择操作命令，再选择被执行的对象；而在pre-select模式中，顺序刚好相反。（后续章节，我们将会具体介绍） Concept 在整个 PCB 设计流程中所处的位置： 在本教程中，我们将通过实例来说明 concept的具体使用，读者可以根据文中介绍的操作步骤一步步循序渐进的学习，通过这些实例，一定可以快速掌握本软件的使用方法。 在进入正式学习之前，请读者将光盘中的实例local_lib.zip解压缩到本机。 本教程包含三大章节： 第一章：创建一个项目 在本章节中，将具体介绍项目的概念，库，cds_lib,project file以及如何创建项目。 第二章：原理图的绘制： 在本章中将具体介绍多页原理图的绘制，内容涉及如何添加part，绘制连接线，绘制bu s，检查整个设计等等。 第三章：原理图绘制的高级应用： 在本章中将具体介绍层次式原理图的绘制，原理图网络表的产生，使用global find的功能来寻找整个设计中的某个元件以及对元件的属性进行编辑等等。 第一章：创建项目 内容概要： ● 第一节 概念 1、 什么是库 2、 什么是cds.lib file 3、 什么是project file ● 第二节 创建一个项目（project） ● 第三节 用project setu p 来增加库 第一节 概念 在cadence中，一个project包含如下的对象： 1、 涉及到的库； 2、 本地库（design libraries） 3、 Cds.lib 文件 4、 Project file（.cpm） 接下来，将详细介绍 什么是库？ 从设计原理图、PCB Lay ou t直到进行真正的制造，不同的阶段，需要用到的元件的表现形式是不一样的。原理图中，我们需要元件的符号，如果需要仿真，我们就需要元件的电器模型参数，在PCB Lay ou t阶段，我们则需要元件的PCB Footprint。在设计的不同阶段，我们把每个阶段软件所需要的同一类型元件（符号、模型或PCB Footprint）组织在一起，就构成了库。 ◎Schematic libraries 原理图中库就是一些逻辑符号，插脚引线以及一...
