Cadence元件封装设计

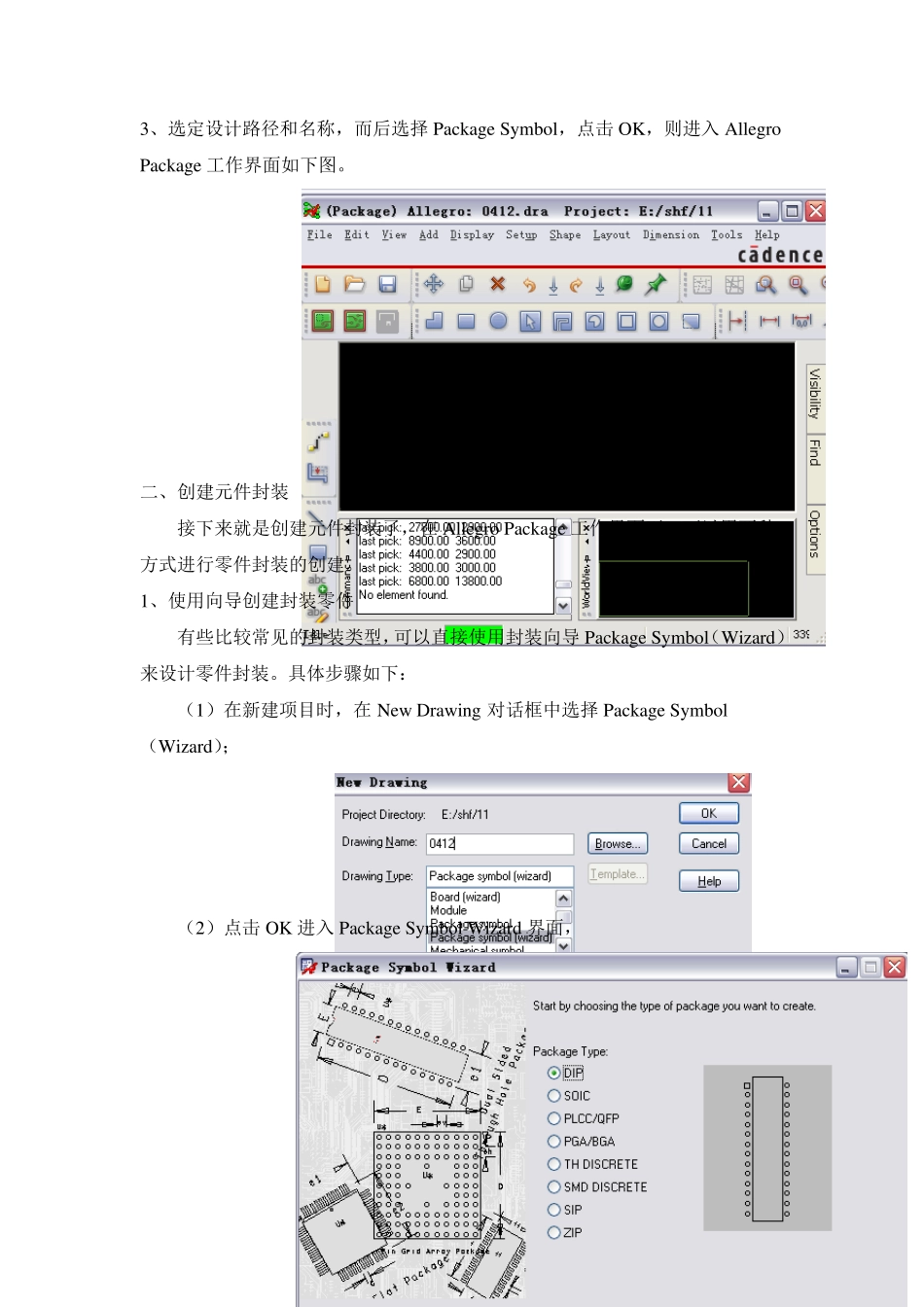

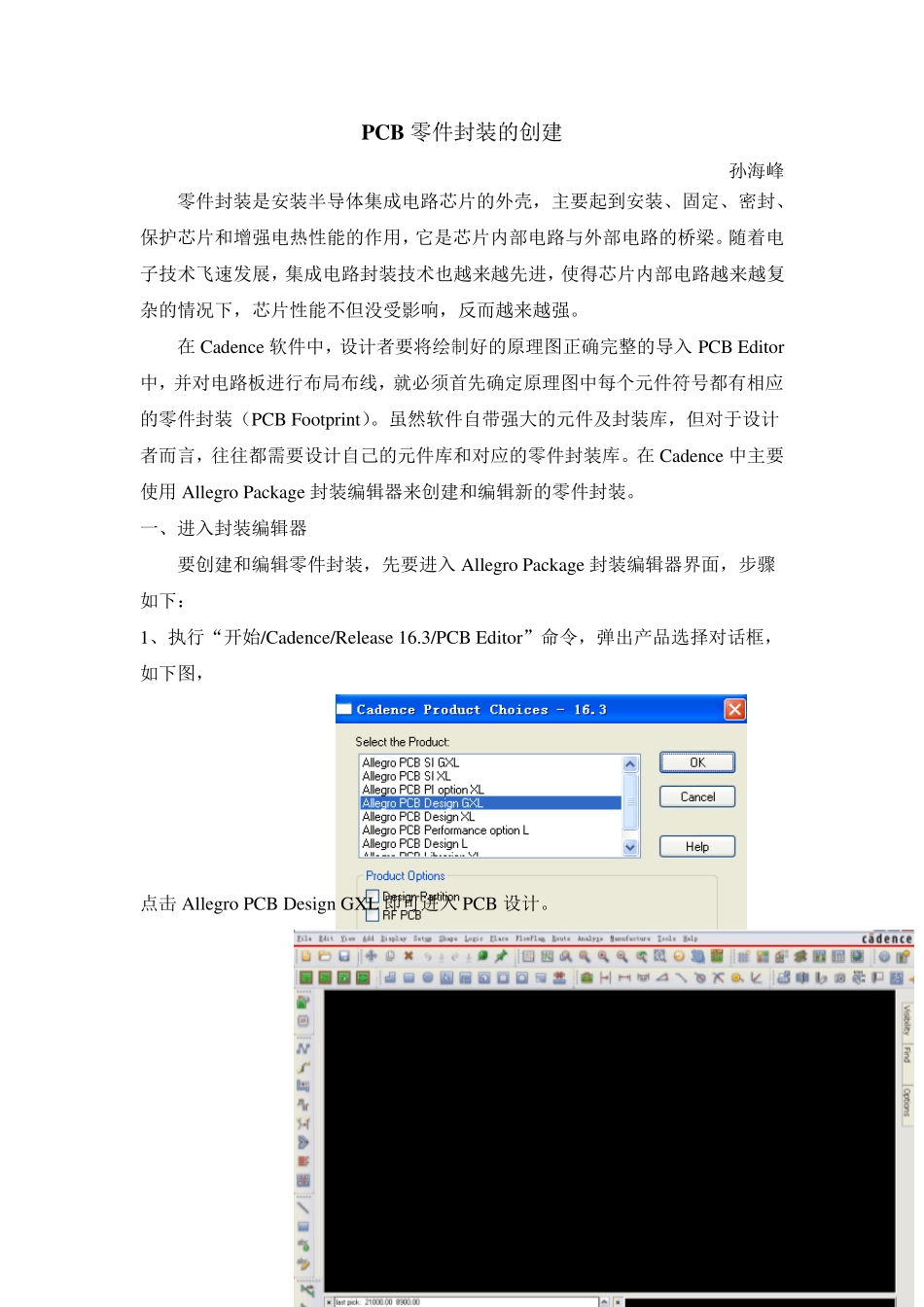

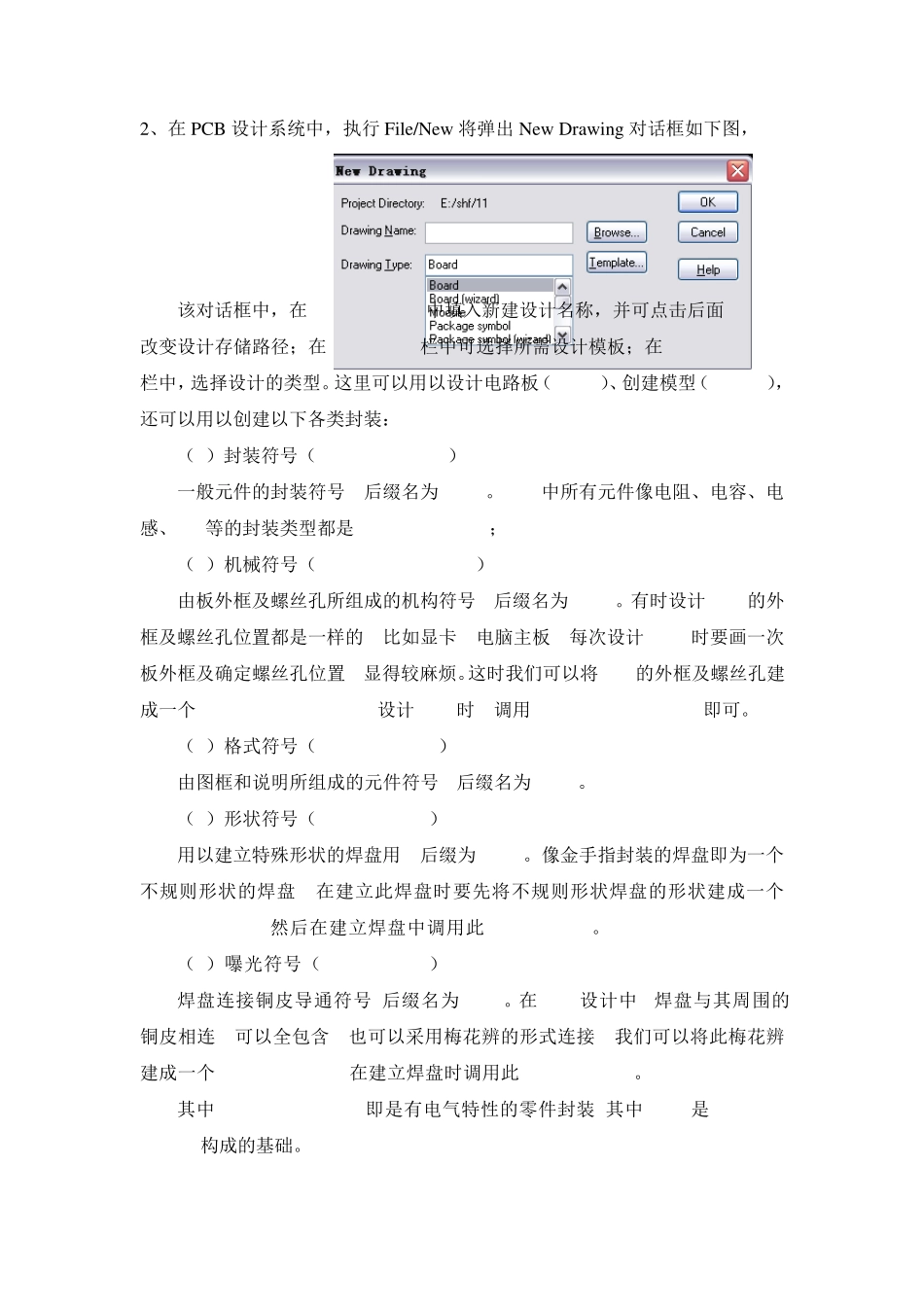

PCB 零件封装的创建 孙海峰 零件封装是安装半导体集成电路芯片的外壳，主要起到安装、固定、密封、保护芯片和增强电热性能的作用，它是芯片内部电路与外部电路的桥梁。随着电子技术飞速发展，集成电路封装技术也越来越先进，使得芯片内部电路越来越复杂的情况下，芯片性能不但没受影响，反而越来越强。 在 Cadence 软件中，设计者要将绘制好的原理图正确完整的导入 PCB Editor中，并对电路板进行布局布线，就必须首先确定原理图中每个元件符号都有相应的零件封装（PCB Footprint）。虽然软件自带强大的元件及封装库，但对于设计者而言，往往都需要设计自己的元件库和对应的零件封装库。在 Cadence 中主要使用 Allegro Package 封装编辑器来创建和编辑新的零件封装。 一、进入封装编辑器 要创建和编辑零件封装，先要进入 Allegro Package 封装编辑器界面，步骤如下： 1、执行“开始/Cadence/Release 16.3/PCB Editor”命令，弹出产品选择对话框，如下图， 点击 Allegro PCB Design GXL 即可进入 PCB 设计。 2、在 PCB 设计系统中，执行 File/New 将弹出 New Draw ing 对话框如下图， 该对话框中，在 Drawing Name中填入新建设计名称，并可点击后面 Browse改变设计存储路径；在 Template栏中可选择所需设计模板；在 Drawing Type栏中，选择设计的类型。这里可以用以设计电路板（Board）、创建模型（Module），还可以用以创建以下各类封装： （1）封装符号（Package Symbol） 一般元件的封装符号, 后缀名为*.psm。PCB 中所有元件像电阻、电容、电感、IC 等的封装类型都是 Package Symbol； （2）机械符号（Mechanical Symbol） 由板外框及螺丝孔所组成的机构符号, 后缀名为*.bsm。有时设计 PCB 的外框及螺丝孔位置都是一样的, 比如显卡, 电脑主板, 每次设计 PCB时要画一次板外框及确定螺丝孔位置, 显得较麻烦。这时我们可以将 PCB的外框及螺丝孔建成一个 Mechanical Symbol, 设计 PCB 时, 调用 Mechanical Symbol 即可。 （3）格式符号（Format Symbol） 由图框和说明所组成的元件符号, 后缀名为*.osm。 （4）形状符号（Shape Symbol） 用以建立特殊形状的焊盘用, 后缀为*.ssm。像金手指封装的焊盘即为一个不规则形状的焊盘, 在建立此焊盘时要先将不规则形状焊盘的形状建成一个Shape Symbol, 然后在建立焊盘中调用此Shape Symbol。 （5）嚗光符号（Flash S...
