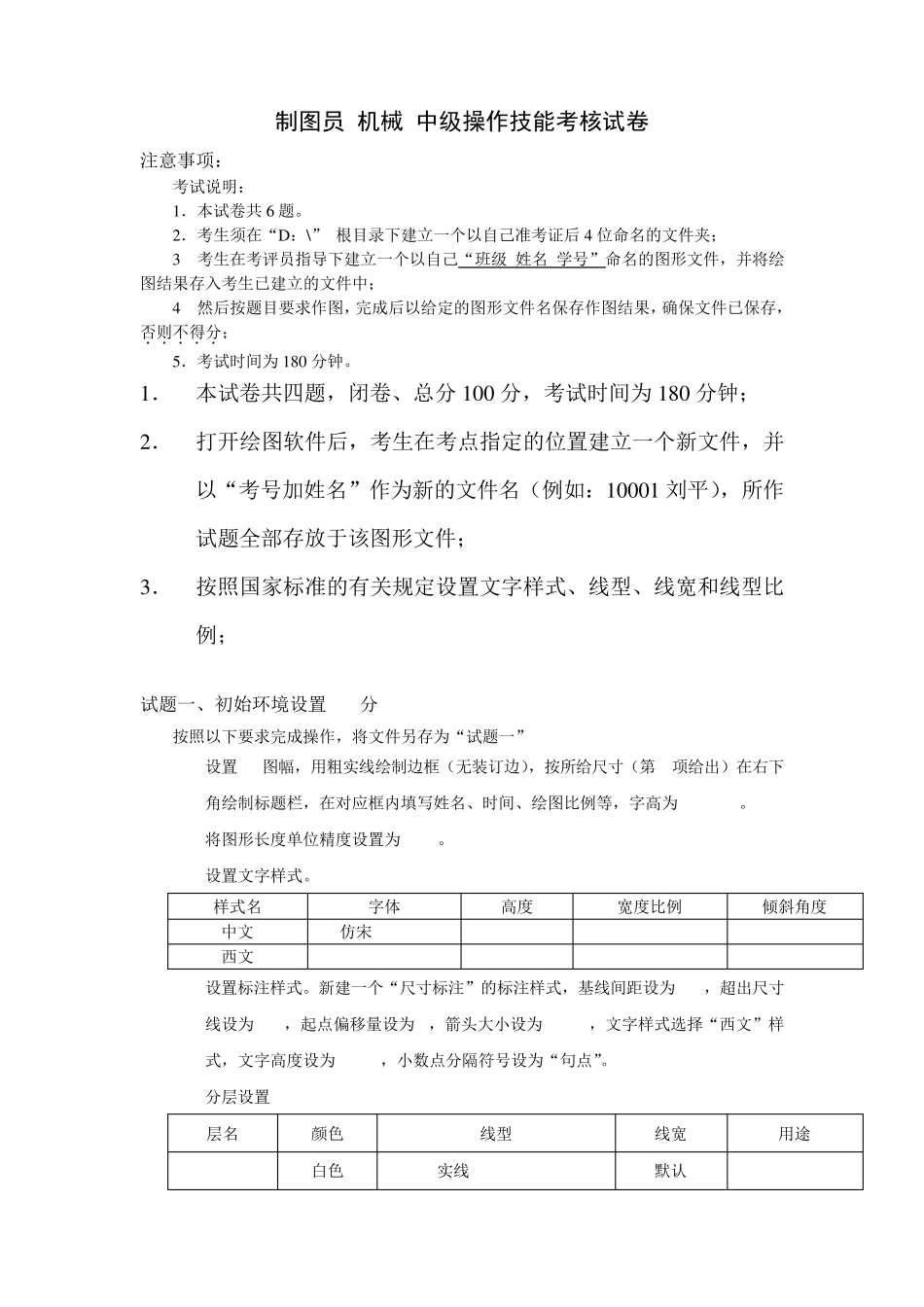

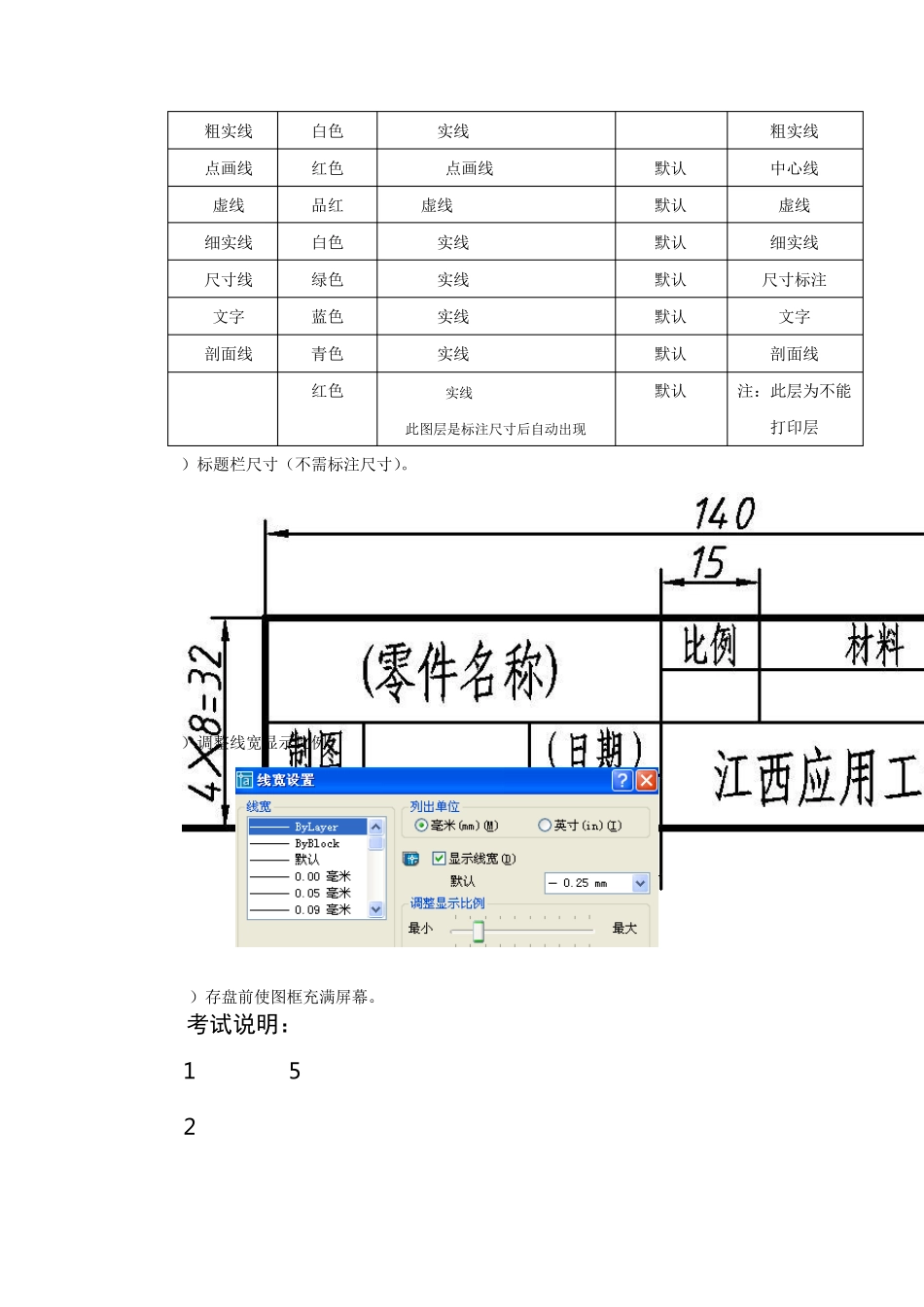

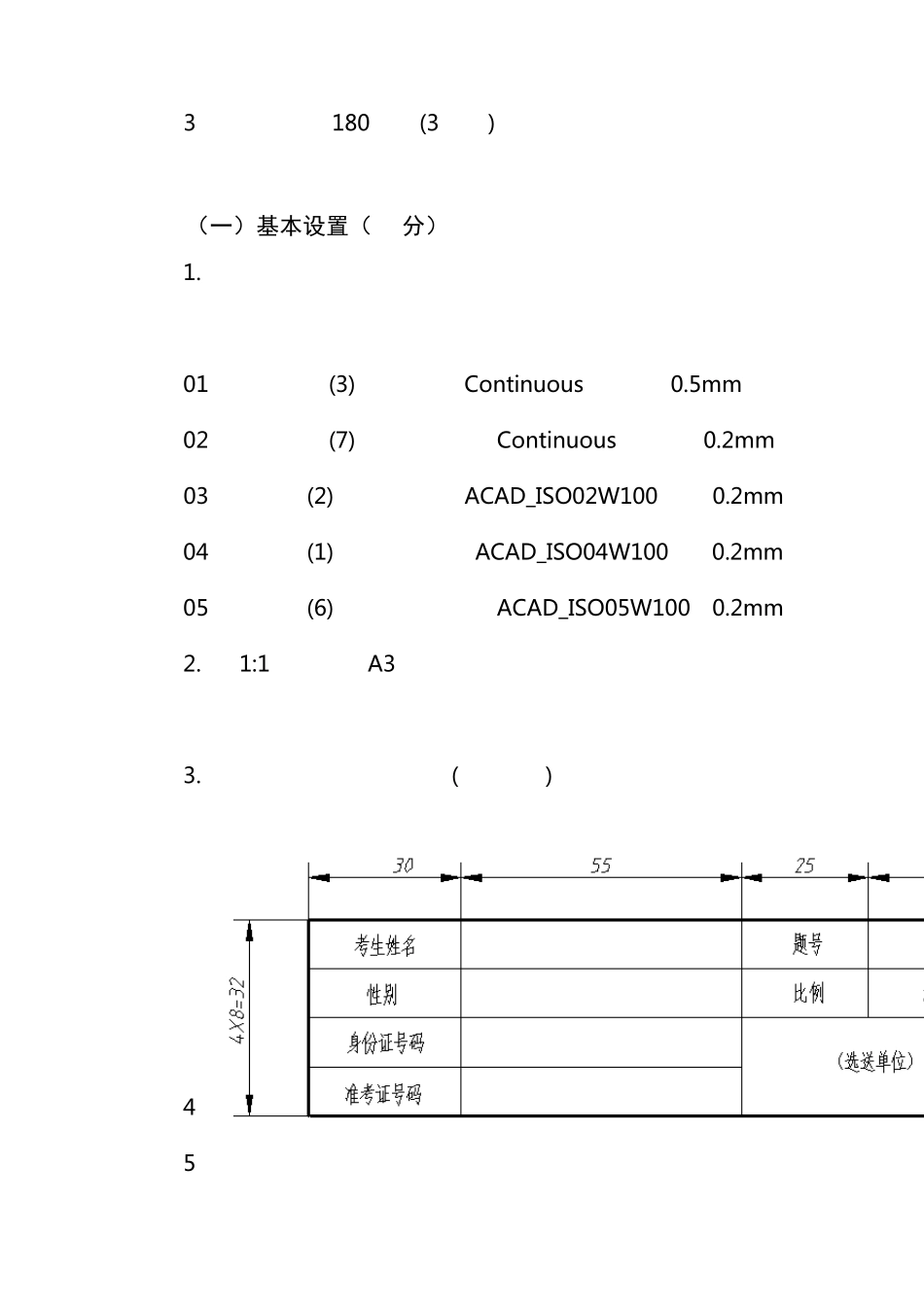

制图员(机械)中级操作技能考核试卷 注意事项： 考试说明： 1．本试卷共6 题。 2．考生须在“D：\” 根目录下建立一个以自己准考证后 4 位命名的文件夹； 3. 考生在考评员指导下建立一个以自己“班级-姓名-学号”命名的图形文件，并将绘图结果存入考生已建立的文件中； 4. 然后按题目要求作图，完成后以给定的图形文件名保存作图结果，确保文件已保存，否则不得分．．．．．； 5．考试时间为 180 分钟。 1． 本试卷共四题，闭卷、总分 100 分，考试时间为 180 分钟； 2． 打开绘图软件后，考生在考点指定的位置建立一个新文件，并以“考号加姓名”作为新的文件名（例如：10001 刘平），所作试题全部存放于该图形文件； 3． 按照国家标准的有关规定设置文字样式、线型、线宽和线型比例； 试题一、初始环境设置(25分) 按照以下要求完成操作，将文件另存为“试题一” 1) 设置 A3图幅，用粗实线绘制边框（无装订边），按所给尺寸（第 6项给出）在右下角绘制标题栏，在对应框内填写姓名、时间、绘图比例等，字高为 5mm/7mm。 2) 将图形长度单位精度设置为 0.00。 3) 设置文字样式。 样式名 字体 高度 宽度比例 倾斜角度 中文 仿宋_GB2312 0 0.67 0 西文 isocp.shx 0 1 15 4) 设置标注样式。新建一个“尺寸标注”的标注样式，基线间距设为 7mm，超出尺寸线设为 2mm，起点偏移量设为 0，箭头大小设为 3.5mm，文字样式选择“西文”样式，文字高度设为 3.5mm，小数点分隔符号设为“句点”。 5) 分层设置 层名 颜色 线型 线宽 用途 0 白色 实线 Continuous 默认 1粗实线 白色 实线Continuous 0.5mm 粗实线 2点画线 红色 点画线CENTER 默认 中心线 3虚线 品红 虚线ACAD_IS002W100 默认 虚线 4细实线 白色 实线Continuous 默认 细实线 5尺寸线 绿色 实线Continuous 默认 尺寸标注 6文字 蓝色 实线Continuous 默认 文字 7剖面线 青色 实线Continuous 默认 剖面线 Defpoints 红色 实线Continuous 此图层是标注尺寸后自动出现 默认 注：此层为不能打印层 6）标题栏尺寸（不需标注尺寸）。 7）调整线宽显示比例。 8）存盘前使图框充满屏幕。 考试说明： 1、考卷共 5 页。 2、竞赛开始，选手要先建立以考生准考证号为名称的文件夹。 3、考试时间为 180 分钟(3 小时)。 （一）基本设置（20分） 1.按以下规定设置图层及线型、线宽，...
