CAD初学教程图文并茂

CAD初学教程图文并茂_第1页
1/9
CAD初学教程图文并茂_第2页
2/9
CAD初学教程图文并茂_第3页
3/9

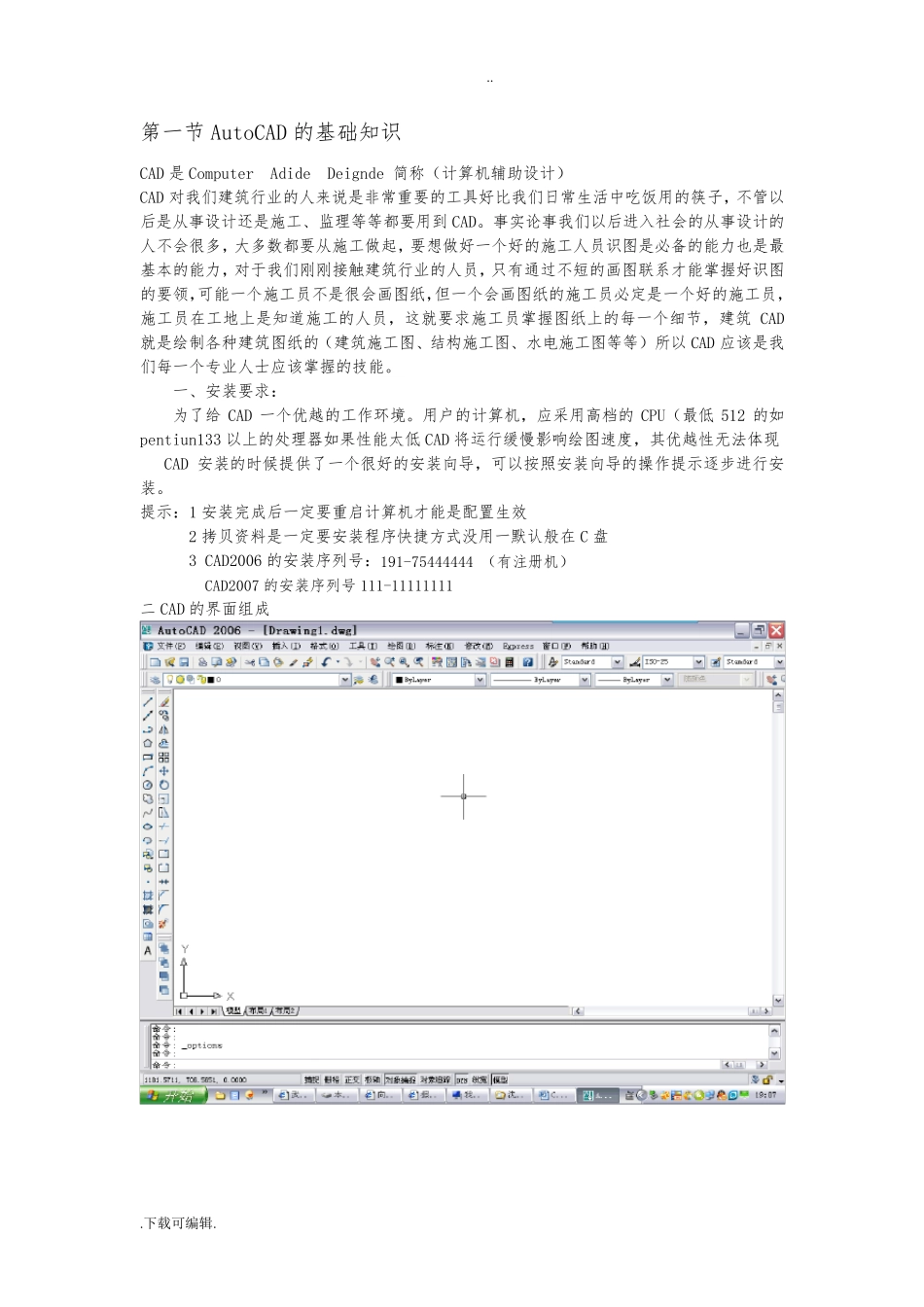

.. .下载可编辑. 第一节AutoCAD 的基础知识 CAD 是Computer Adide Deignde 简称(计算机辅助设计) CAD 对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子,不管以后是从事设计还是施工、监理等等都要用到 CAD。事实论事我们以后进入社会的从事设计的人不会很多,大多数都要从施工做起,要想做好一个好的施工人员识图是必备的能力也是最基本的能力,对于我们刚刚接触建筑行业的人员,只有通过不短的画图联系才能掌握好识图的要领,可能一个施工员不是很会画图纸,但一个会画图纸的施工员必定是一个好的施工员,施工员在工地上是知道施工的人员,这就要求施工员掌握图纸上的每一个细节,建筑CAD就是绘制各种建筑图纸的(建筑施工图、结构施工图、水电施工图等等)所以CAD 应该是我们每一个专业人士应该掌握的技能。 一、安装要求: 为了给CAD 一个优越的工作环境。用户的计算机,应采用高档的CPU(最低512 的如pentiun133 以上的处理器如果性能太低CAD 将运行缓慢影响绘图速度,其优越性无法 体 现 CAD 安装的时 候 提 供 了一个很好的安装向 导 ,可以按 照 安装向 导 的操 作提 示 逐 步 进行安装。 提 示 :1 安装完 成 后一定要重启 计算机才能是配 置 生效 2 拷 贝 资 料 是一定要安装程 序 快 捷 方 式 没 用一默 认 般 在 C 盘 3 CAD2006 的安装序 列 号 :191-75444444 (有注 册 机) CAD2007 的安装序 列 号 111-11111111 二 CAD 的界 面 组 成 .. .下载可编辑. 三、 CAD 的基本操作 1 灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用,当鼠标在垫板上动时,鼠标的光标会在屏幕上不断的移动,光标所在屏幕上的位置不同,起形状也不同,所代表的含义也就不同,下面是各种光标形状所表示的含义: 光标形状 含义 光标形状 含义 选择目标 垂直移动 正常选择 水平移动 正常绘图形状 上右下移动 输入状态 上左下移动 等待符号 输入文本符号 应用程序启动 任意平移 试图动态缩放 调整命令窗口大小 试图窗口缩放 鼠标上一般有左右两个键和中间的滑轮,拖动上下滑轮可以进行视图的缩放,按下滑轮不动,绘图去会出现一手掌图形,这时移动鼠标,图形界限○1 也随着这移动。 2 鼠标的灵活操作 1 单击鼠标左键的作用: 1)选择目标:将鼠标移至一直哦操作的位置,单击就会出现相应的操作 2)...
