CAD制图规范适用于建筑、室内设计

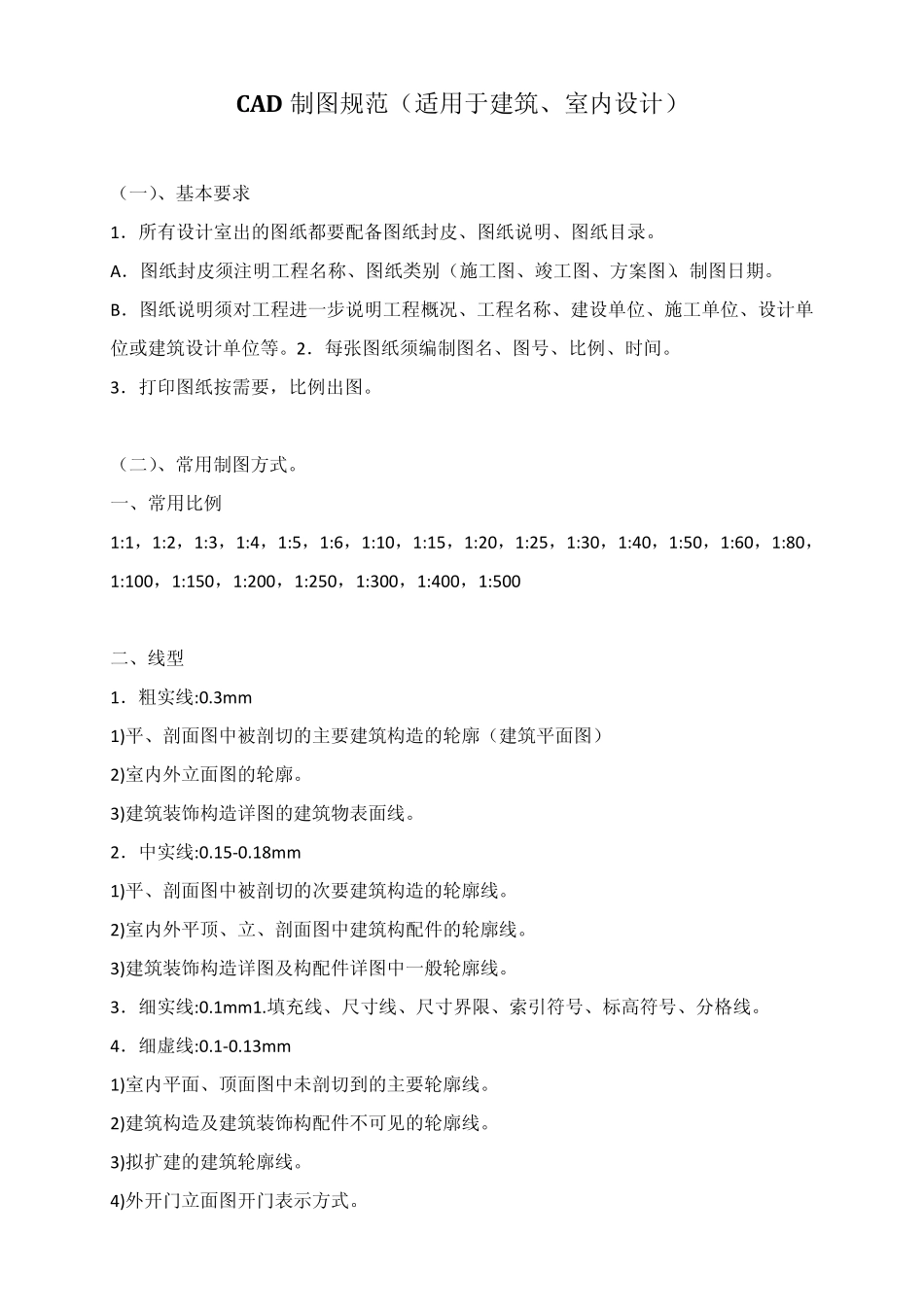

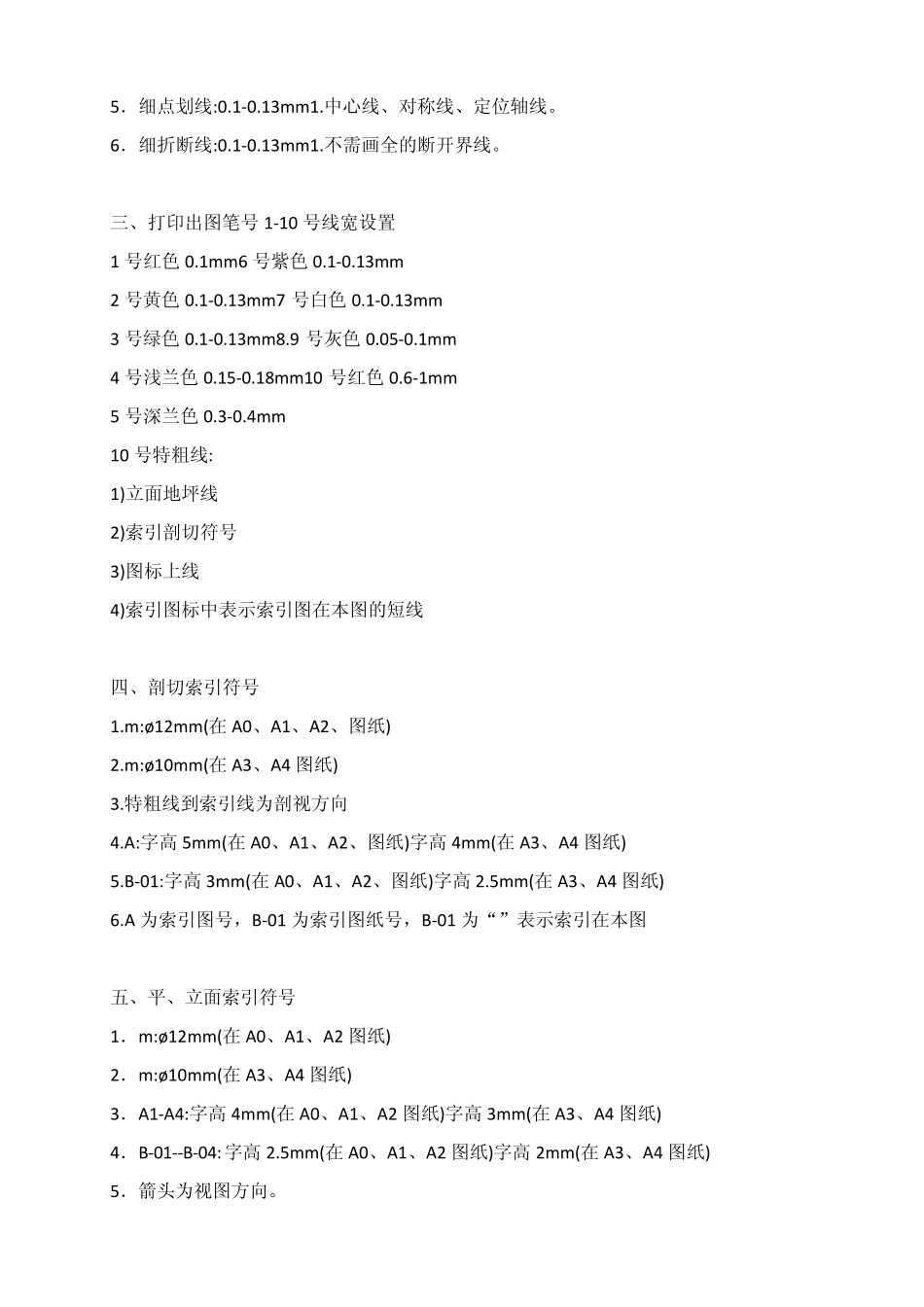

CAD 制图规范（适用于建筑、室内设计） （一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。2．每张图纸须编制图名、图号、比例、时间。 3．打印图纸按需要，比例出图。 （二）、常用制图方式。 一、常用比例 1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500 二、线型 1．粗实线:0.3m m 1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2)室内外立面图的轮廓。 3)建筑装饰构造详图的建筑物表面线。 2．中实线:0.15-0.18m m 1)平、剖面图中被剖切的次要建筑构造的轮廓线。 2)室内外平顶、立、剖面图中建筑构配件的轮廓线。 3)建筑装饰构造详图及构配件详图中一般轮廓线。 3．细实线:0.1m m 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4．细虚线:0.1-0.13m m 1)室内平面、顶面图中未剖切到的主要轮廓线。 2)建筑构造及建筑装饰构配件不可见的轮廓线。 3)拟扩建的建筑轮廓线。 4)外开门立面图开门表示方式。 5．细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。 6．细折断线:0.1-0.13mm1.不需画全的断开界线。 三、打印出图笔号1-10 号线宽设置 1 号红色0.1mm6 号紫色0.1-0.13mm 2 号黄色0.1-0.13mm7 号白色0.1-0.13mm 3 号绿色0.1-0.13mm8.9 号灰色0.05-0.1mm 4 号浅兰色0.15-0.18mm10 号红色0.6-1mm 5 号深兰色0.3-0.4mm 10 号特粗线: 1)立面地坪线 2)索引剖切符号 3)图标上线 4)索引图标中表示索引图在本图的短线 四、剖切索引符号 1.m:ø12mm(在A0、A1、A2、图纸) 2.m:ø10mm(在A3、A4 图纸) 3.特粗线到索引线为剖视方向 4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4 图纸) 5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4 图纸) 6.A 为索引图号，B-01 为索引图纸号，B-01 为“”表示索引在本图 五、平、立面索引符号 1．m:ø12mm(在A0、A1、A2 图纸) 2．m:ø10mm(在A3、A4 图纸) 3．A1-A4:字高4mm(在A0、A1、A2 图纸)字高3mm(在A3、A4 图纸) 4．B-01--B-04:字高2.5mm(在A0、A1、A2 图纸)字高2mm(在A3、A4 图纸) 5．箭...
