CAD技能等级考试(工业产品类)一级_第8期

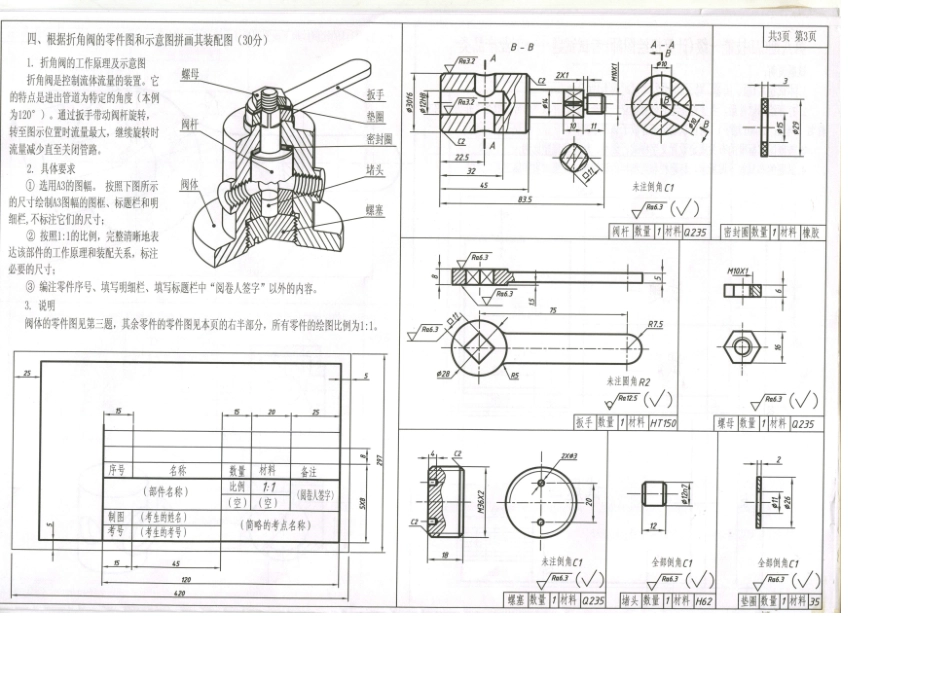

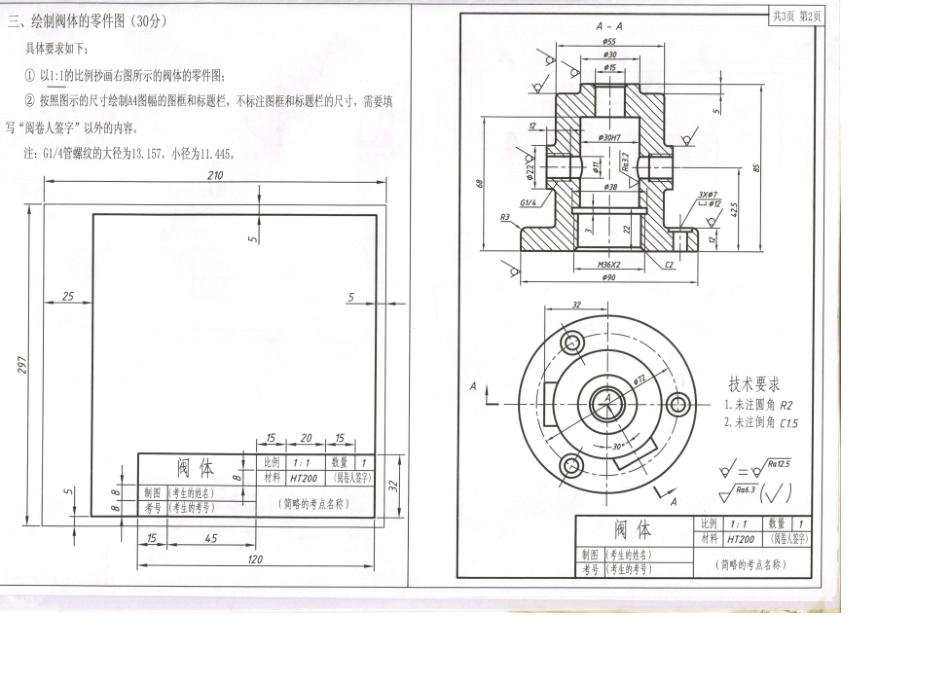

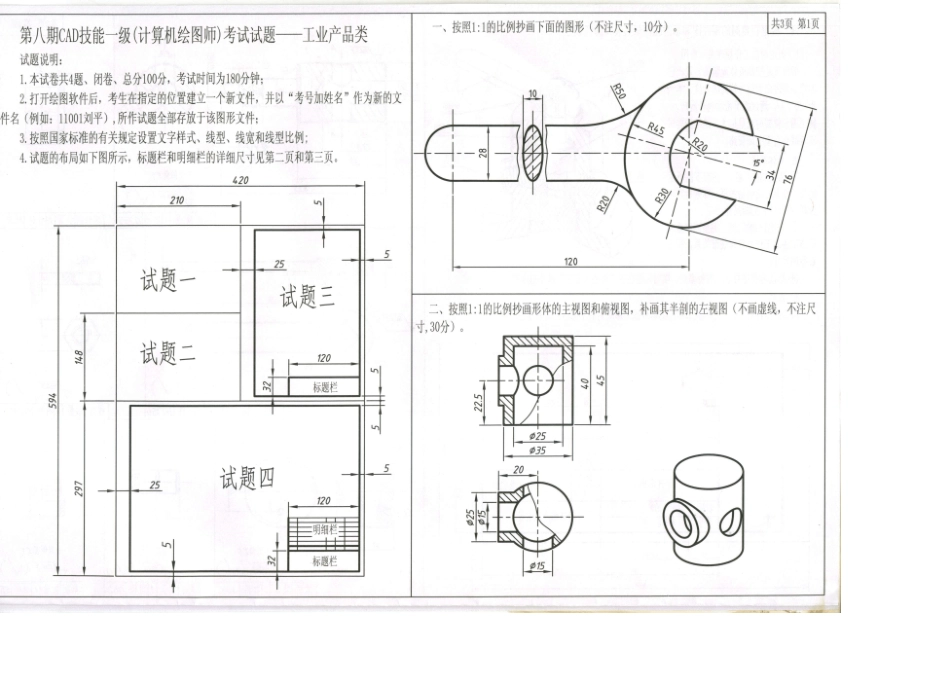

评分标准 共 3 页 第 1 页 评分标准 第1 题 1 0 分 见图1 ，每漏（错）画一条直线或一个圆弧，则扣1 分；若中心线出头过长，则共扣0 .5 分；若线型、线型比例、线宽不合适，则每项扣0 .5 分。 图1 第一题 第2 题 3 0 分 1 . 分数分配如图2 所示。 2 . 若主、左视图或主、俯视图未对齐，则每处扣2 分。 3 . 若漏（错）画左视图的图线，则每条扣2 分；若漏（错）画主、俯视图的线段或该线段不准确，则每条扣1 分； 4 . 将左视图误画为外形或全剖视图，则扣5 分。 5 . 若三个视图的剖面线的方向或间隔不一致，则扣1 分。若波浪线出头或不足，则每处扣1 分。 6 . 若线型、线型比例、线宽不合适，则每项扣1 分。 图2 第二题 评分标准 共 3 页 第 2 页 第3 题 3 0 分 1 . 视图（不含尺寸和表面结构的标注）1 7 分 主视图（见图3 ）1 2 分，俯视图5 分。若视图未对齐，则扣2 分；若缺少视图标注，则扣1 分；每漏（错）画一条图线，则扣1 分；若螺纹的大、小径之间无剖面线，则每处扣1 分。 2 . 尺寸标注 6 分 可以改注其他合适的位置，每漏（错）注一个尺寸，或该尺寸文字错，则扣0 .2 5 分；若尺寸比例不一致或太大（小），则共扣1 分。 3 . 表面结构3 分 可以改注其他合适的位置，每漏（错）注一处，则扣0 .5 分。若数字与尺寸数字的高度不一致，则共扣0 .5 分。若符号不规范，则共扣1 分。 4 . 若字压线，则每处扣0 .2 5 分；若中心线出头过长，则共扣0 .5 分；若线型、线型比例、线宽不合适，则每项扣1 分；若字体非“仿宋”，则共扣1 分。 图3 阀体的主视图 5 . 图框、标题栏和技术要求 4 分 若图框、标题栏与题目要求的格式不一致，则扣1 分；若漏填标题栏的内容（不合阅卷人签字），则每项扣0 .2 5 分。 评分标准 共 3 页 第 3 页 第 4 题 3 0 分 1 . 视图 共 2 0 分 见图 4 ，主视图 1 6 分、俯视图 4 分。若只有阀体的主视图和俯视图，则可得 4 分。零件的工艺结构可采用国家标准规定的简化画法。若缺少视图标注，则扣 1 分；每漏（错）画一条图线，则扣 1 分；若出现螺纹连接的错误，则每处扣 2 分；若漏画剖面符号，则每处扣 1 分；若相邻零件的剖面符号的方向和间隔均相同，则每处扣 0 .5 分。 （7 ）若线型、线型比例、线宽不合适，则每项扣 1 分。 2 . 尺寸...
